BIOS程序最初是由芯片制造商通过特殊技术烧录到芯片中的。早期的BIOS芯片内容只能读取而无法更改，一旦数据被写入，用户仅能验证信息是否准确，无法再进行任何修改。随着技术的发展，芯片从可编程ROM（PROM）逐步演进，经历了可擦写可编程ROM（EPROM）、电可擦写可编程只读存储器（EEPROM），最终发展到如今广泛使用的闪存芯片（FLASHROM）。这种进步使得我们可以通过多种方式对FLASHROM中的数据进行修改。目前，许多主板厂商不仅提供了专门的BIOS升级程序，还建立了相关网站，方便用户获取最新版本的BIOS，从而提升系统性能或修复已知问题。这一变化极大地增强了用户的自主性与系统的灵活性。
1、 曾经肆虐一时的CIH病毒，正是利用了FLASH ROM芯片的特性，对BIOS芯片中的数据造成破坏，最终导致主板无法正常使用。在2000年前后的主板维修中，技术人员常需借助编程器重新写入BIOS芯片数据以修复损坏。如今，这种病毒已几乎销声匿迹。
2、 FlashROM芯片的封装类型通常包括DIP、PLCC和TSOP等。尽管封装各异，但对于同一型号的芯片，无论采用哪种封装形式，其引脚功能均一一对应。下图展示了29C0101M FlashROM系列BIOS芯片的32个引脚定义。
3、 各类BIOS芯片引脚定义各不相同，但所有引脚功能均可分为以下几个部分：
4、 A0-A17为地址线，CE为片选信号，DQ0-DQ7为数据线，NC表示空脚。
5、 输出使能信号，低电平有效，允许XP端口数据输出。
6、 VDD：芯片供电电压，范围为3.3至5伏特。
7、 VPP：编程电压，可选3.3V、5V或12V。
8、 VSS（GND）：接地线，用于连接地电位。
9、 选择读写信号控制端，由南桥发出，高电平允许读取。

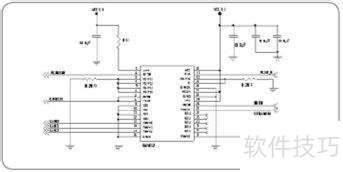

10、 BIOS芯片包含四种总线类型：ISA、Intel HUB、LPC和SPI。下图展示的是BIOS芯片在Intel HUB总线上的工作电路图，适用于采用815等芯片组的Intel主板。
11、 BIOS芯片工作在3.3V电压下，电源经电感传输至第一脚。FWH0至FWH3引脚用作数据与地址线，FWH4引脚负责周期控制，受系统南桥直接管理。当CPU发出寻址指令时，南桥通过INIT引脚命令BIOS芯片执行初始化。若INIT引脚信号从3V高电平切换为低电平，BIOS芯片随即启动自检及相关操作流程。
