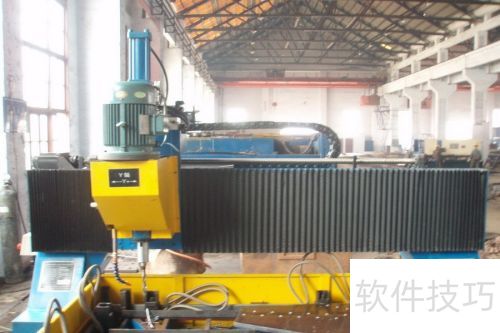

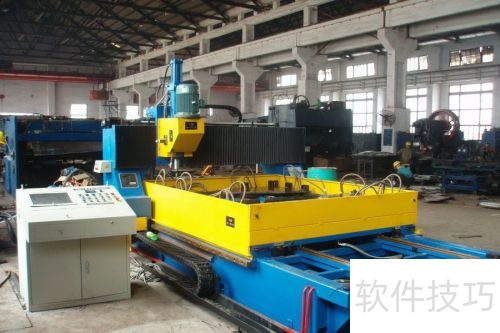

数控钻床是板材加工设备，应用广泛。下面介绍数控钻床的CAD编程操作方法，供大家学习参考。
1、 每个工件程序的前两行格式固定，具体如下：
2、 法兰类零件：
3、 工件厚度为20，例如20mm。
4、 C：1000——表示工件直径，例如1000毫米。
5、 钻头直径为20，例如20毫米。
6、 第二行说明工件外形尺寸，包括直径、厚度和孔径。第四行起为程序主体。语句格式依编程指令而定，可通过编辑界面的快捷功能直接转换生成实际程序语句。

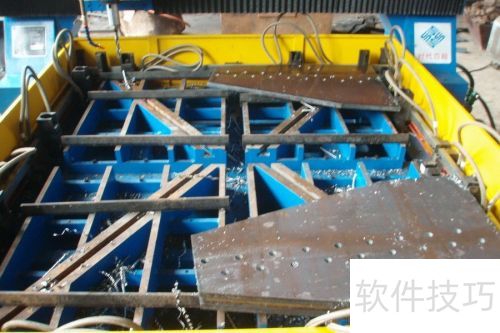

7、 针对平板型零件：
8、 工件厚度为20，例如10mm。
9、 工件长度L：1000，例如1000毫米。
10、 工件宽度为500，例如500毫米。
11、 钻头直径为20，例如20毫米。
12、 前四行表示工件的外形尺寸，包括长度、宽度、厚度以及钻孔直径。第五行起为程序具体内容，格式依据编程指令而定。实际程序语句可借助编辑界面的快捷功能直接生成。
13、 注意：
14、 本系统提供用户坐标系功能，可依据实际图形建立临时坐标系，便于进行坐标计算。需要注意的是，这种编程方式下的G90、G91指令与FAGOR 8055M CNC编程手册中的G90、G91含义不同，请在使用时加以区分。
15、 G91的语法格式为G91 Xxx Yxx @xx，例如G91 X50 Y50 @30表示创建一个新坐标系，其原点位于原坐标系中的（50，50）位置，新坐标系的X轴与原坐标系X轴呈30°夹角（角度范围0≤@≤180°）。启用G91后，正文仍采用Xxx Yxx Jxx Lxx Nxx的格式，但所有数值均基于新坐标系。若需切换回原坐标系，则必须提前加入一行G90指令。
16、 CAD程序设计：
17、 鉴于许多厂家采用AutoCAD等软件进行计算机辅助设计，本系统开发了与CAD软件的接口程序。通过这一接口，可将用CAD设计的工件程序便捷地转换为系统所需的格式，实现了从设计到制造的无缝衔接，真正完成了计算机辅助制造（CAM）的过程。
18、 操作人员依据工件类型，选择法兰或板类，并切换相应功能程序进行转换操作。
19、 进行CAD编程时，需要注意以下几点：
20、 CAD图形文件需转换为DXF格式，各类CAD软件均能实现这一功能。
21、 CAD绘图须严格依据实际尺寸，否则生成的数据会不准确。
22、 系统自动采用CAD坐标系，将图形的最小X、Y点设为转换基点，即零点。
23、 钻孔时，先用同型号钻头，按Y值相同、X值从小到大的顺序依次进行。
24、 若发生意外错误，请核查作图是否规范，重点确认孔径与绘图要求是否一致。
