在Proe工程图中，如何同时创建钣金件的成型与展开视图？方法很简单，以下经验分享如何用简化表示法制作钣金展开工程图。

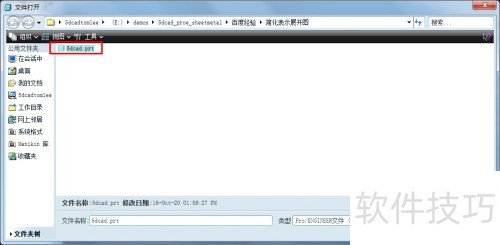

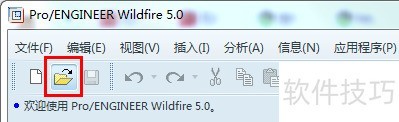

1、 开启现有的钣金模型文件。
2、 先创建展平特征，点击图标，启动展平命令。

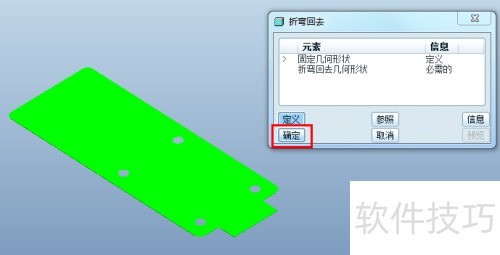

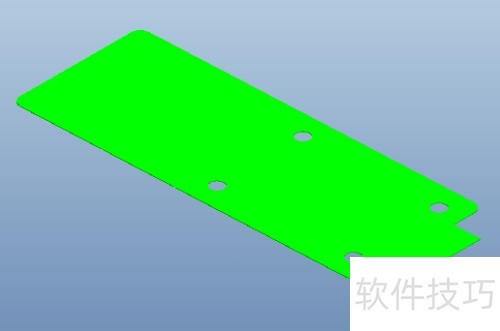

3、 默认情况下展平，点击以完成操作。
4、 选取大平面作为固定几何图形。
5、 从下一菜单选择展平全部。
6、 点击确认，完成特征展平创建。

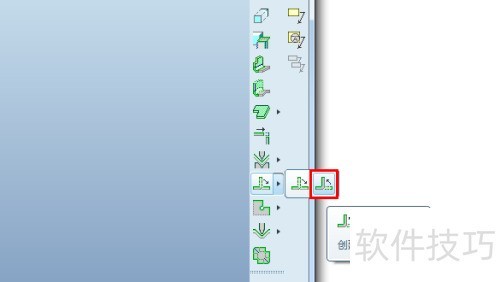

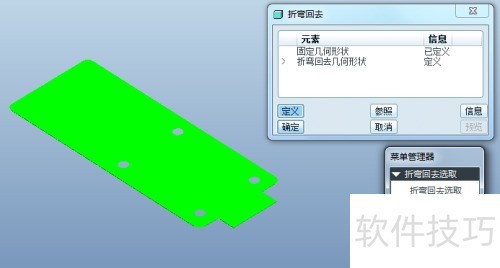

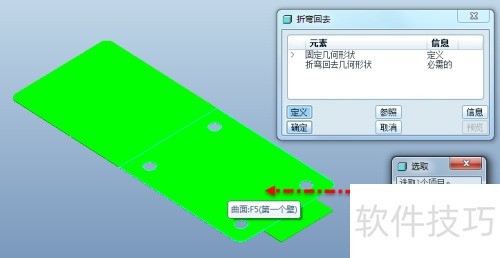

7、 接下来，我们创建一个折弯特征，点击折弯图标，开始创建。

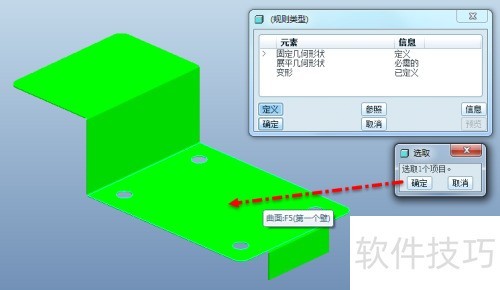

8、 依旧选择大平面作为固定几何形状。

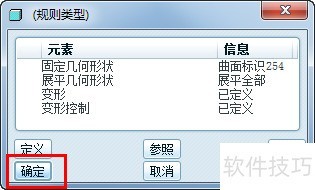

9、 从接下来的菜单中选择全部折弯返回。
10、 点击确认后，即可完成折弯特征的创建。

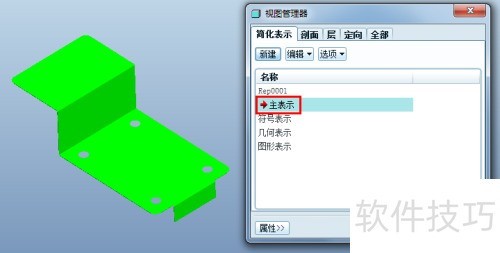

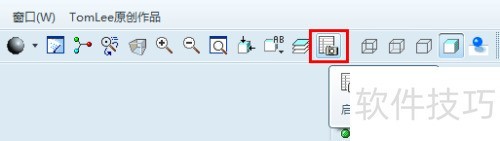

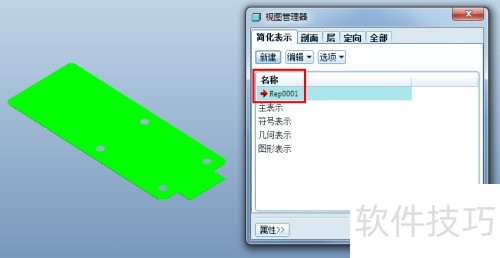

11、 接着创建简化表示，点击图标开启视图管理器。
12、 创建简化版标识并命名，按下回车键确认。

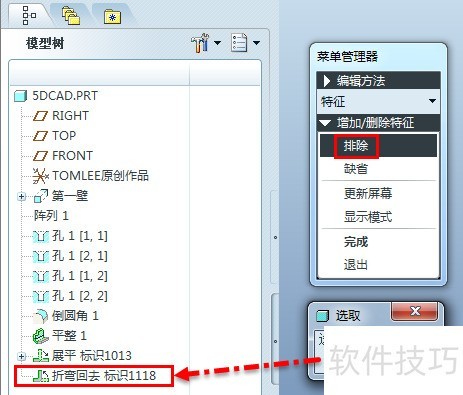

13、 从编辑方法菜单里选取特征选项。
14、 从菜单中选取排除项，于模型树上选择折弯回特征。
15、 点击完成后，我们便获得了一个展平状态的简化表示，以及折弯成型的主要表示。

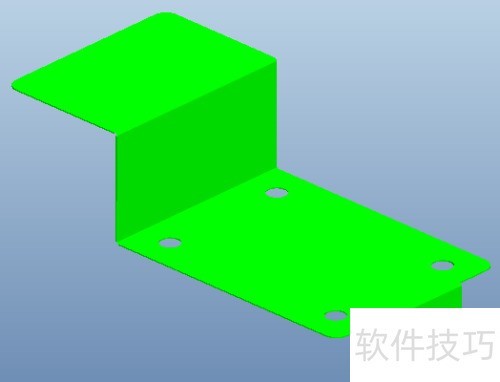

16、 双击主表可切换回成型状态。

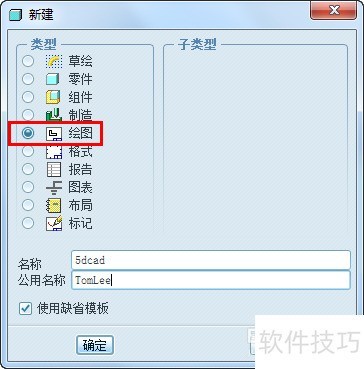

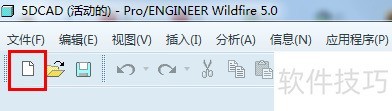

17、 基于模板，创建新的绘图文件。
18、 接下来，我们通过简化表示来创建展开图，首先得把简化表示加入当前绘图。

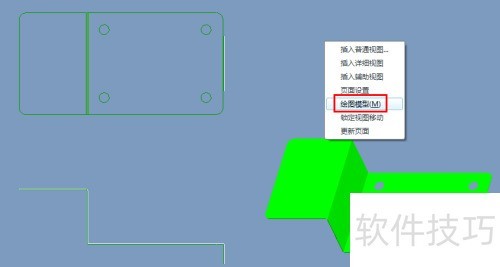

19、 在绘图空白处右键点击，从快捷菜单中选取绘图模型选项。
20、 在绘图模型菜单中选择设置/增加表示，从展开的菜单里选中刚创建的简化表示，最后点击完成/返回，将简化表示添加到绘图。

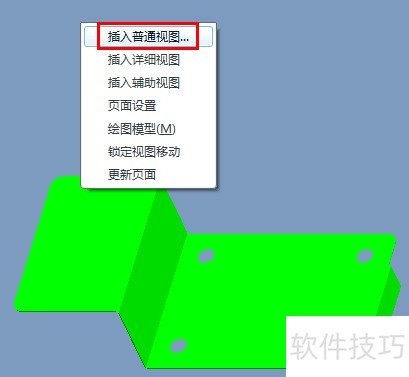

21、 在绘图空白处右键点击，从快捷菜单中选取插入普通视图选项。

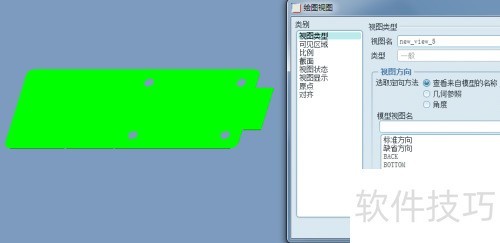

22、 随后点击空白处，平整实例即可显示在绘图中。

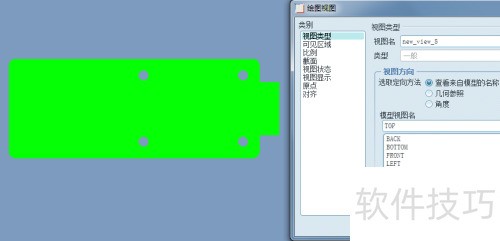

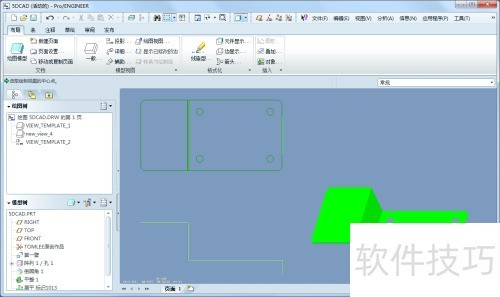

23、 双击TOP视图以获取俯视图效果。选择视图时，需根据钣金件设计中哪个视图是展开图的俯视方向来决定。

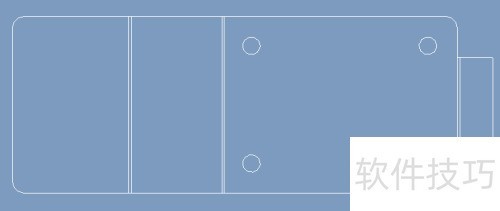

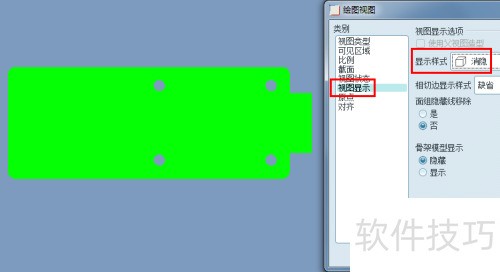

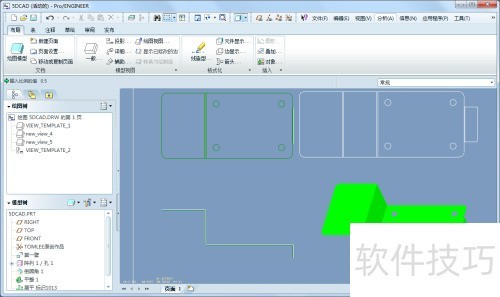

24、 切换至视图显示，于显示样式里选取消隐，点击应用后即可呈现效果。
25、 点击确认后，展开图生成完毕，至此，包含成型图与展开图的钣金工程图已完成绘制。
