快速算法实现钣金折弯展开计算

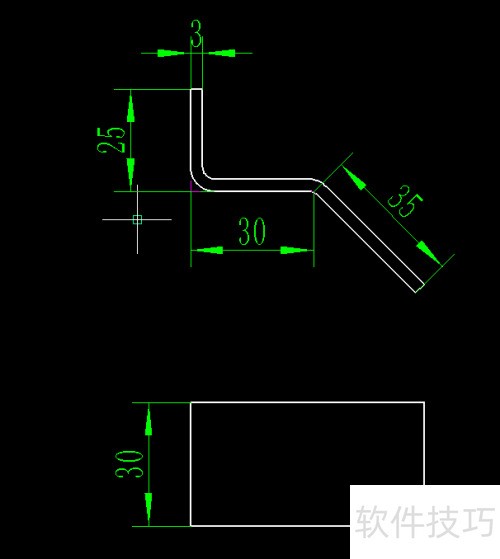

1、 以下图为例，说明钣金展开的计算方法。
2、 依据上图标注，确认零件板厚为3mm，折弯半径为3。

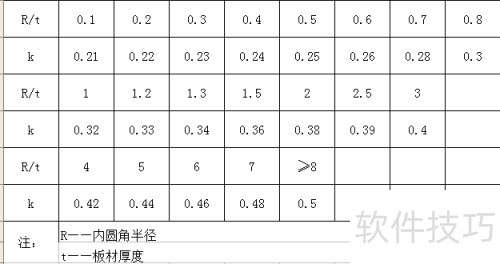

3、 依据下图经验参数，确定R/t等于1。
4、 选择对应的值k=0.32；
5、 计算折弯时中性层的展开长度。

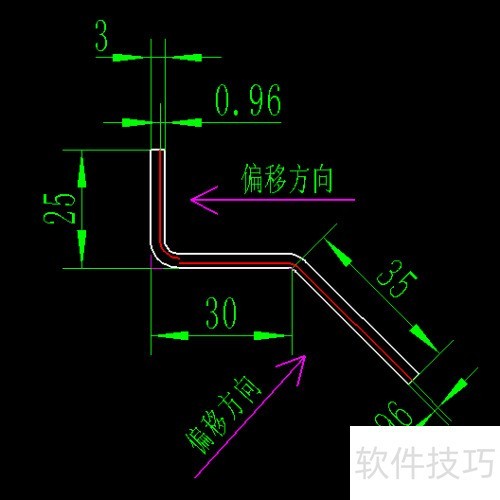

6、 中性层通过原图偏移确定，偏移量为t×k=3×0.32=0.96。
7、 偏移方向为从内R向外，具体参考下图红色线条。
8、 用移动命令连接红色线条。

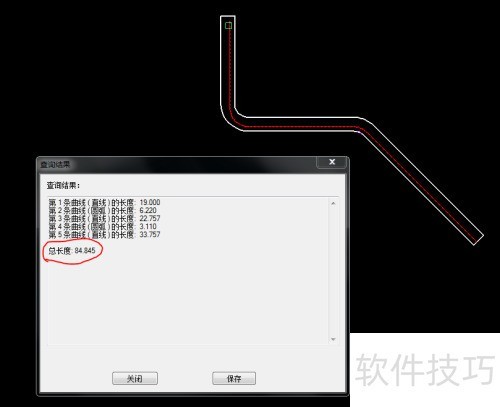

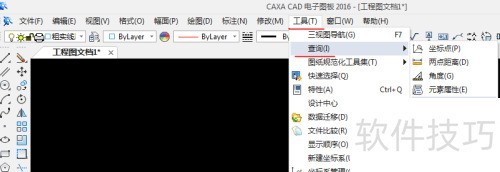

9、 在CAXA中使用查询命令，具体见下图。

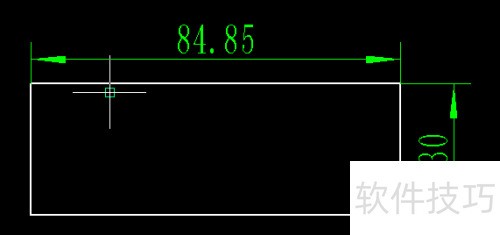

10、 图中84.854为钣金件展开总长，结合俯视图宽度30的尺寸，零件展开图如下：
