平时碰到喇叭形钣金件，通常需用SW或Pro/E进行展开，但不会3D软件的人会很困扰。现在有简易方法，只需懂CAD即可操作，甚至手绘也能轻松完成展开。

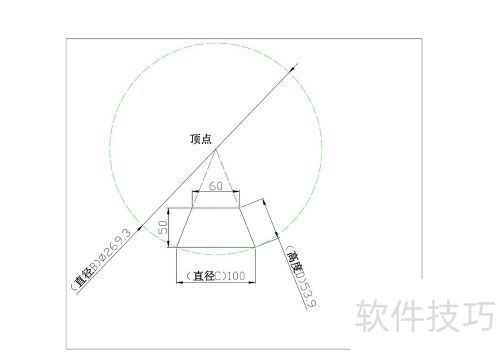

1、 从喇叭顶点到底端为半径，绘制一个直径为B的圆。

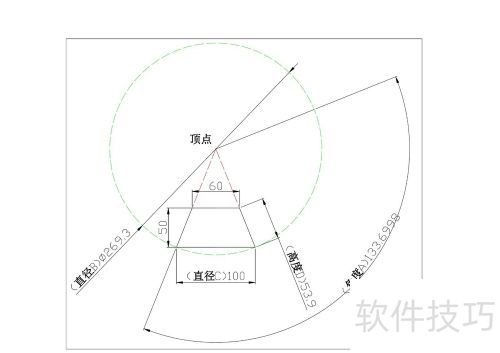

2、 角度A等于直径C与直径B之比乘以360度。

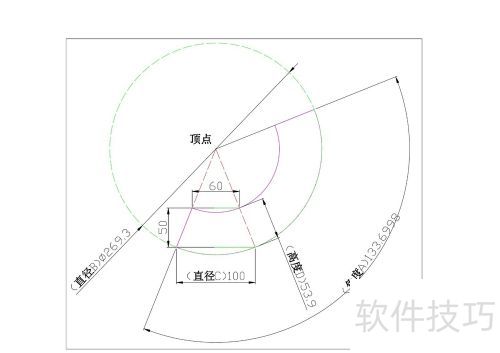

3、 将圆心高度偏移D，形成一个扇形，该扇形即是左图喇叭的展开图形。
