用SolidWorks绘制钣金工程图时，通常要生成轴侧图和展开图，让图纸表达更清晰。但对于许多焊接成一体的钣金件，往往作为一个零件绘制，遇到单个零件包含多个钣金结构时，应该如何正确展示展开图？

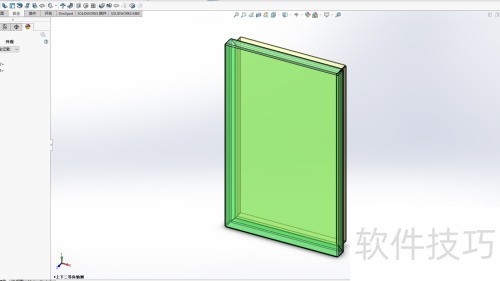

1、 打开含有多个钣金单元的零件文件，即使不全是钣金单元也可。

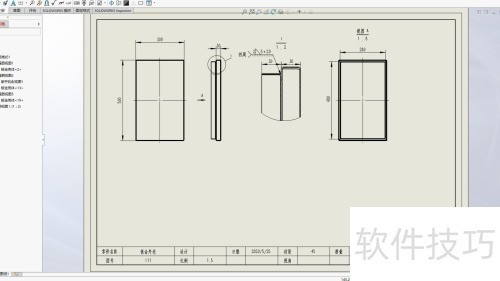

2、 按常规流程绘制工程图，下方随意绘制，非重点内容。

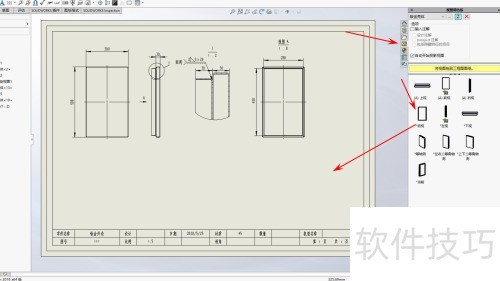

3、 再添加一个任意视图。

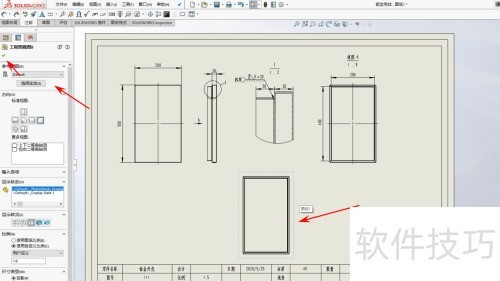

4、 在屏幕左侧点击选择实体选项。

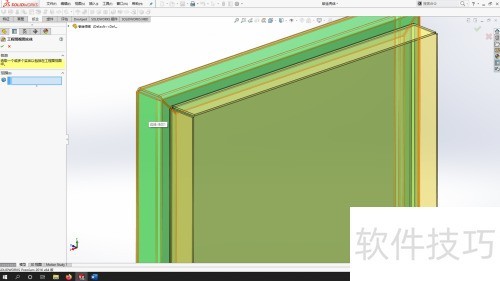

5、 软件会自动跳转至零件模型，随后点击需生成展开视图的钣金部分即可。
6、 点击确认后，返回工程图状态。

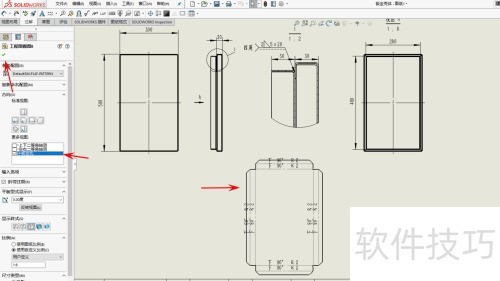

7、 在参数管理器中勾选平板型式，最后添加的视图将变为模型状态下选择的钣金展开图。

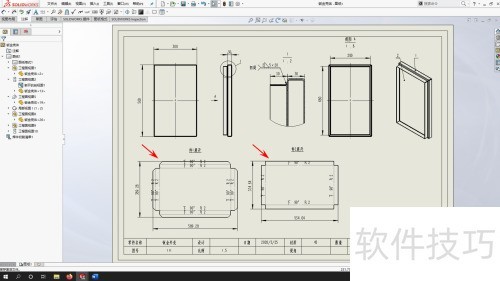

8、 可以添加任意数量的钣金单元。
