雄关机械利用SolidWorks软件，进行钣金斜切圆管的展开操作。

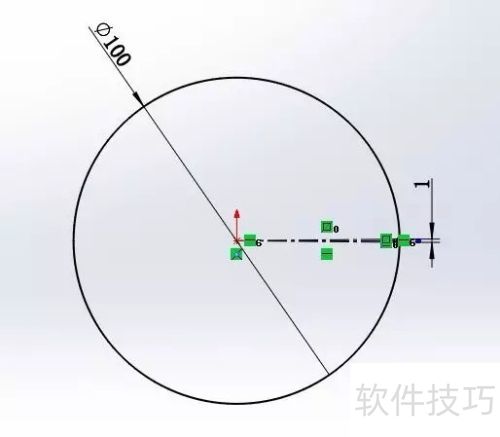

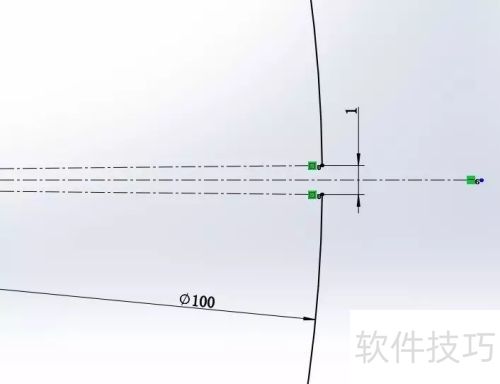

1、 前视基准面画圆，并在右侧裁剪出一个切口，所示。

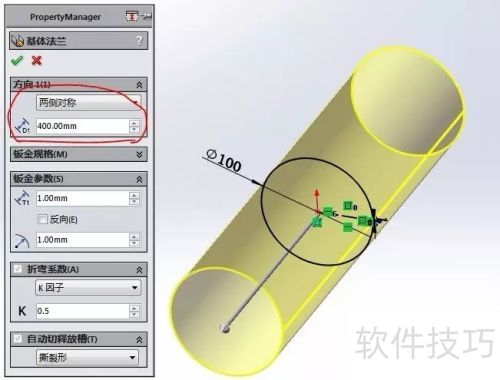

2、 基体法兰，两侧对称400，见下图。

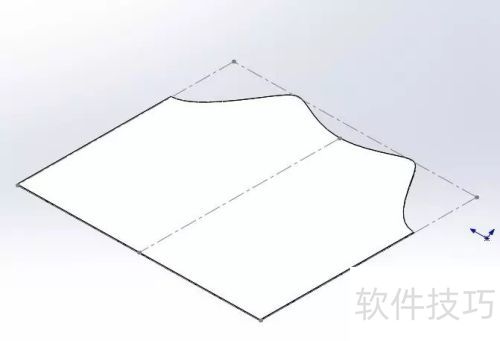

3、 展开后的效果所示。

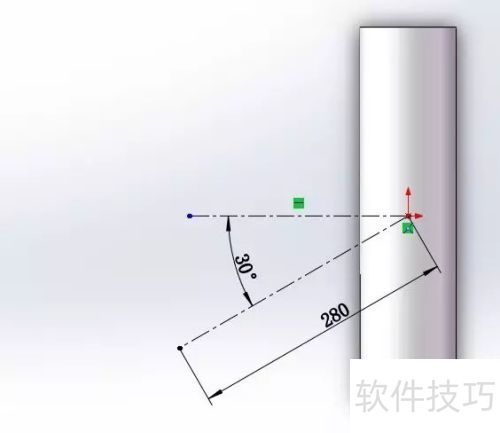

4、 在上视基准面上绘制两条中心线，所示。

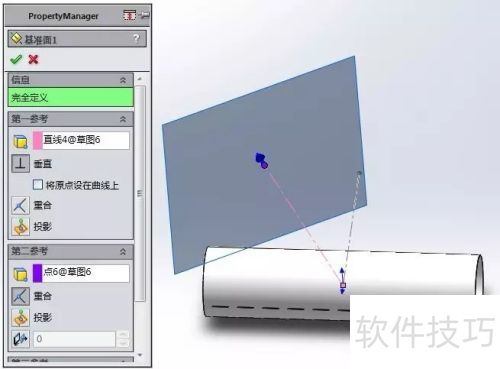

5、 创建新基准面，参照粉色线条及其端点，见下图。

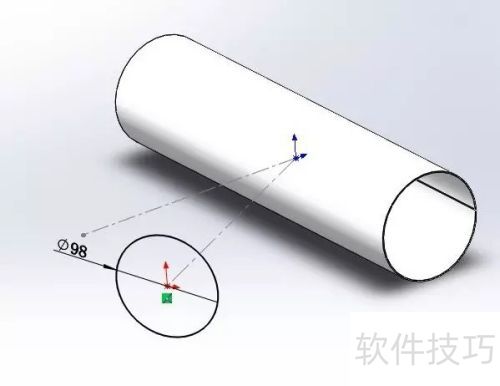

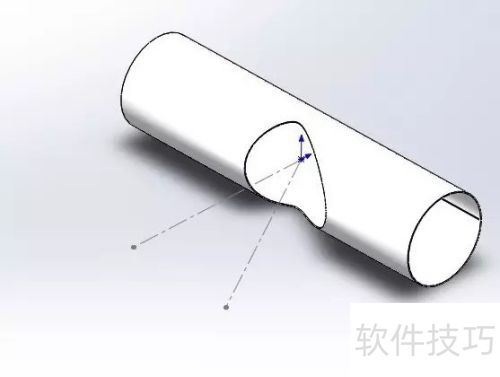

6、 在新基准面上绘制圆形，所示。

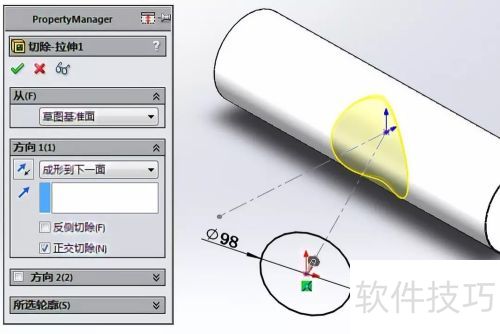

7、 拉伸后切除，成形并过渡到下一面。

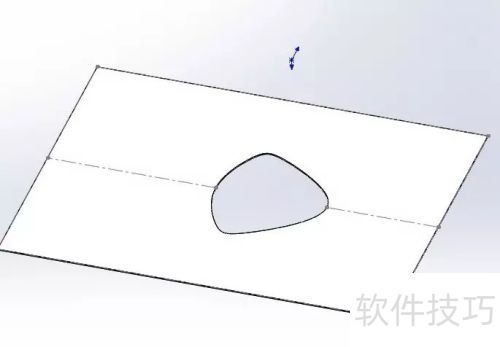

8、 展开后所示。

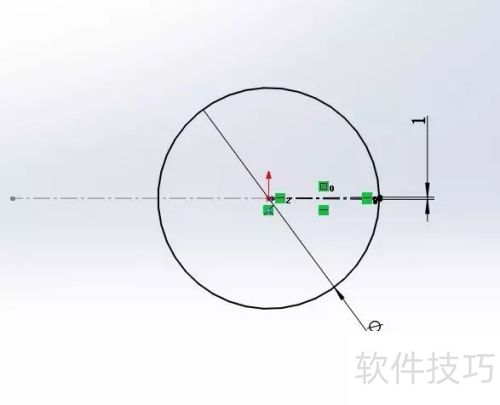

9、 在基准面1上绘制圆，并进行切口操作，所示。

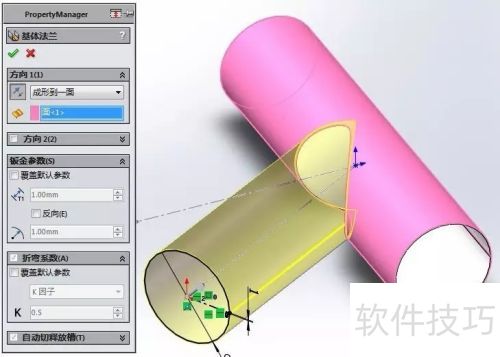

10、 基体法兰成形于一侧，所示。
11、 展开后的效果所示。

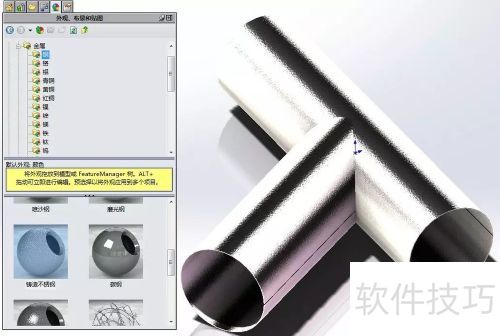

12、 完成设置后，添加外观所示。

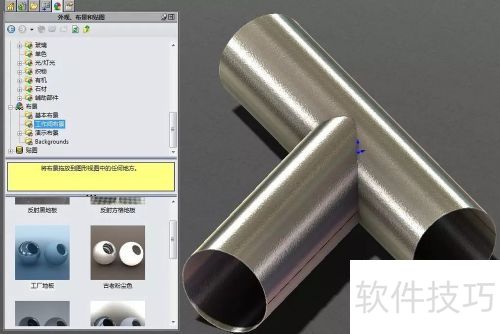

13、 选择一个环境，所示。

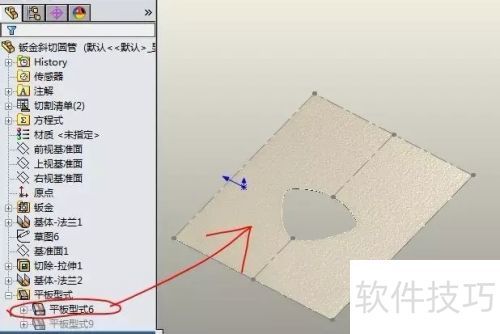

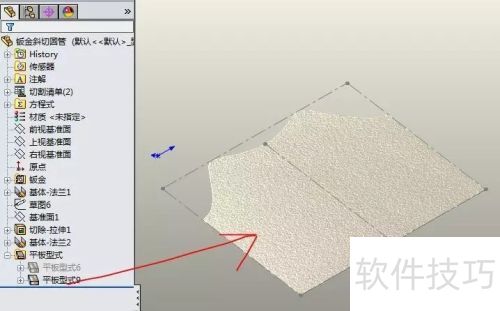

14、 钣金展开时，一次仅能展开一根管，所示。

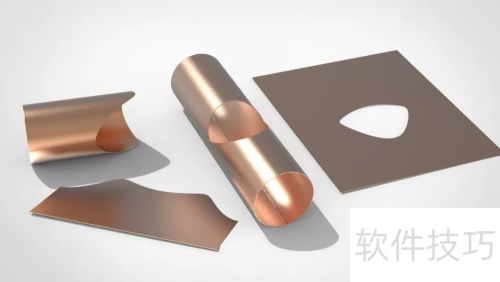

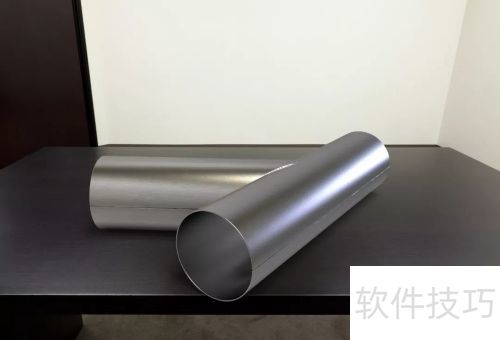

15、 渲染效果所示。
