在 SW 钣金中， 若要在圆弧或圆柱上画圆并展现在展开图中， 拉伸切除无法实现展开后的圆孔效果。 可借助异型孔向导完成操作， 从而获得理想的展开结果。

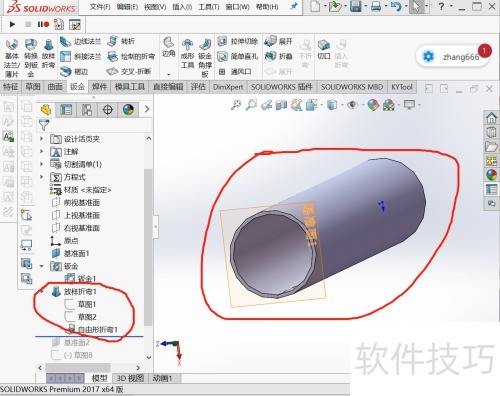

1、 先用钣金工具进行放样折弯建模，所示。
2、 点击异形孔向导，按照图示进行选择。

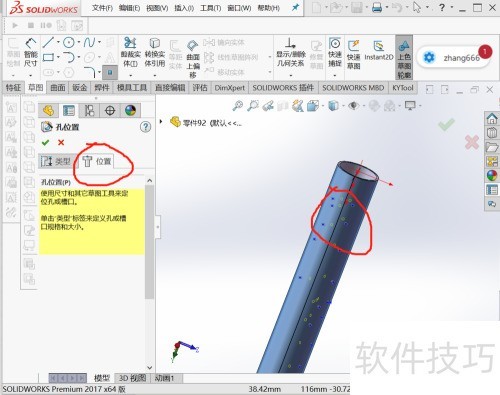

3、 先点击位置，再点击模型外的圆柱面。
4、 轻点即展开
5、 展开后，圆孔会一并在展开图中出现。
