以下是Pro/E钣金建模中天圆地方及其展开的实例：

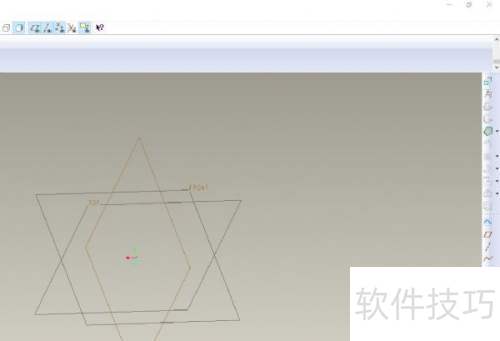

1、 启动Pro/E 4.0软件程序。

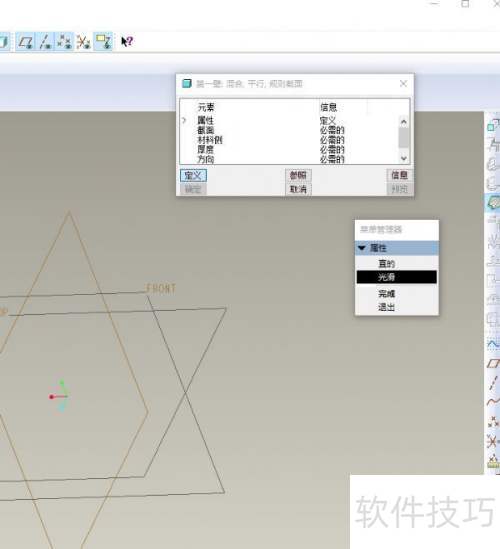

2、 2、构建混合墙体。
3、 绘制首个截面：选择平面，进入草绘，画200x200正方形，四角R5倒圆。

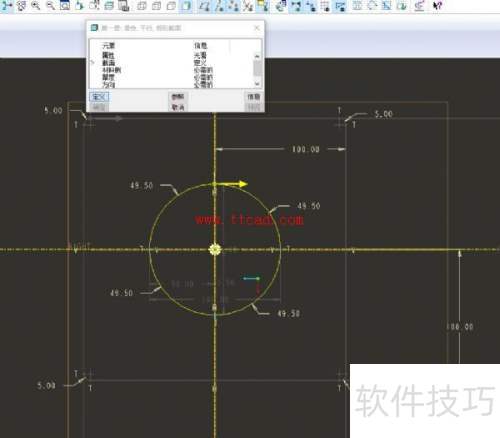

4、 绘制首个截面后，右击并选择切换剖面以绘制第二个截面。绘制一个100x100的正方形，并将四角倒圆为R49.5，使其接近圆形。

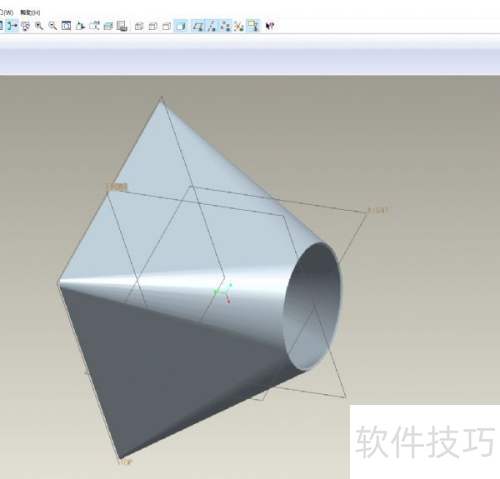

5、 完成截面设定后，定义壁厚为2，高度为150，最终得到下图所示的天圆地方模型。

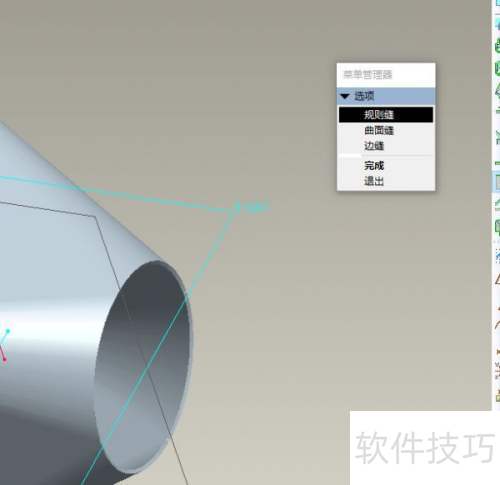

6、 设定割缝以利于展开操作。

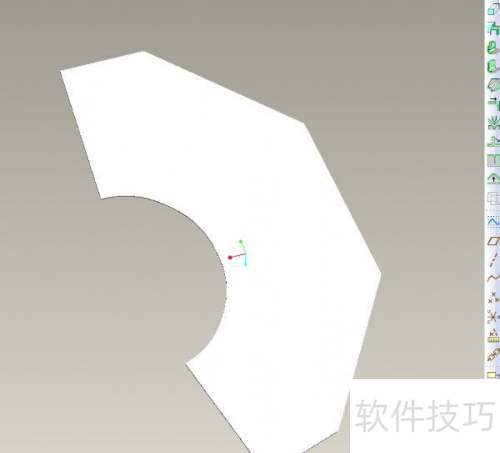

7、 定义割缝之后，即可点击展开命令进行展开操作。
