土方软不仅用于测量,还常被甲方和审计用于土方结算,其中方格网法较为常见。下面将详细介绍如何用CASS软件进行方格网土方计算。
1、 首先,开启南方CASS软件。
2、 打开方格网功能,提取高程点数据信息。
3、 点击工程应用,选择高程点生成数据文件,再点击无编码高程点。
4、 为高程点数据命名,选择保存位置后点击保存。
5、 命令行会提示输入高程点所在图层,输入GCD后回车,接着出现相关命令,再次回车确认,随后将显示读取的高程点数量。




6、 采用多段线绘制所有需计算的范围,即计算区域的边界线。
7、 绘制计算区域边界线后,点击工程应用,选择方格网土方计算功能。
8、 点击后,命令栏将提示选择计算区域边界,然后点击目标区域的边界线即可。

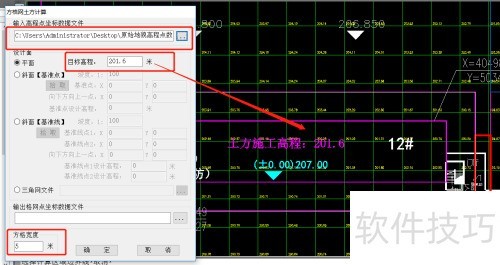

9、 弹出对话框后,输入高程点数据文件,点击三次,选择刚保存的高程文件,目标高程设为与竣工图一致。方格网宽度按要求填写(本工程为5*5方格网,填5米),最后点击确定。
10、 随后,系统将显示正在分析地形。

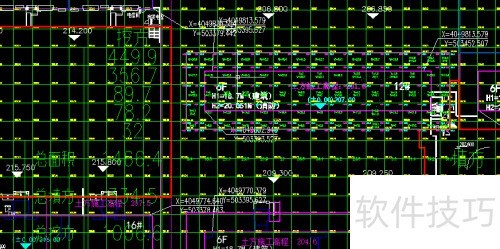

11、 地形分析完成后,命令栏会提示确定方格起始位置,右键鼠标确认,挖填方结果随即显示。
