模具设计中斜顶顶出距离的计算方法

在模具设计前，产品内侧有倒扣时通常采用斜顶结构。由于斜顶是倾斜推出的，顶针板需要预留足够的顶出距离。那么如何计算顶出距离？其实方法很简单，下面我来为您详细说明。

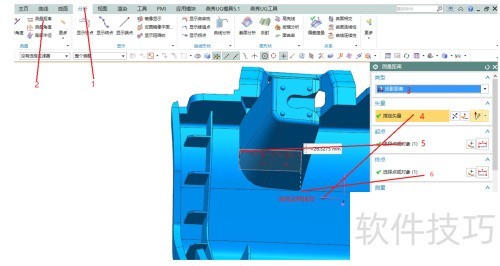

1、 打开产品数据，定位分析工具栏的测量功能，测定脱模方向的最大倒扣量，结果为26.32毫米。

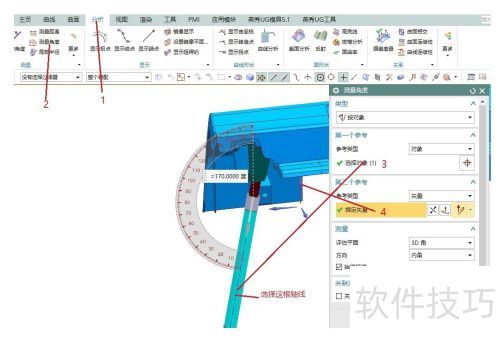

2、 斜顶设计角度通常为6°至10°，示例中选用10°。此数值由设计者自行决定，以下为软件中测量方法。

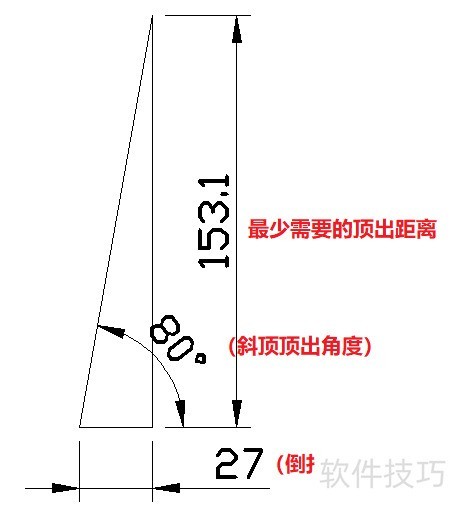

3、 确定角度后，在Autocad中绘制相应三角形，使用测量工具计算最小顶出距离，测得结果为153mm。

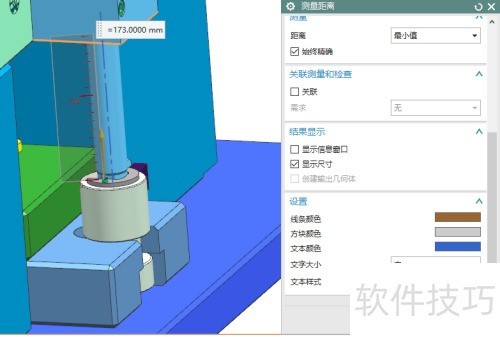

4、 模具设计完成后，需检测顶出距离是否足够。由下图可知，173>153mm，因此顶出距离符合要求，测量方式与步骤一相似。
