在绘制CAD图时，大家可能都遇到过类似的问题：多种线型如电源线P、电话线H、信号线H、广播线G等，单纯用直线表示会显得不够清晰。虽然可以使用单点长划线、双点长划线、虚线或直线等不同线型来区分，但是否有一种更直观的方式？答案是肯定的。我们可以通过带有字母标识的线型来表示各类线路（而非通过打断直线插入文字的方法，那样操作过于繁琐）。例如，信号线可以采用这种方式呈现，既简洁又明确，大大提高图纸的可读性。
1、 以信号线 S为例进行说明：
2、 创建一个新的信号线.lin文件。

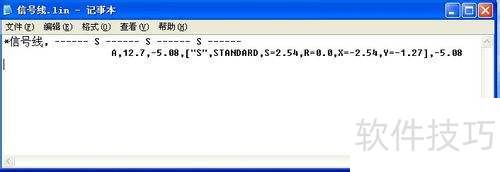

3、 打开记事本，编辑文件，输入以下内容（可直接拷贝粘贴）。
4、 把记事本的txt后缀改为lin，例如生成名为信号线.lin的文件。

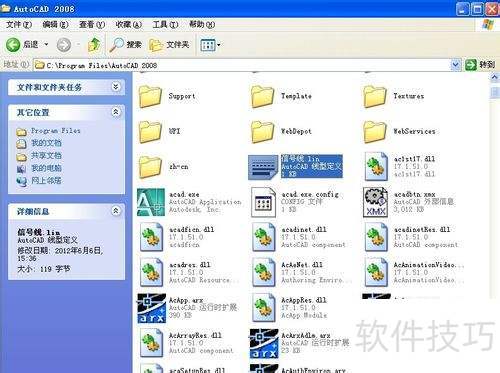

5、 把信号线.lin文件复制到AUTOcad2008软件安装目录中。

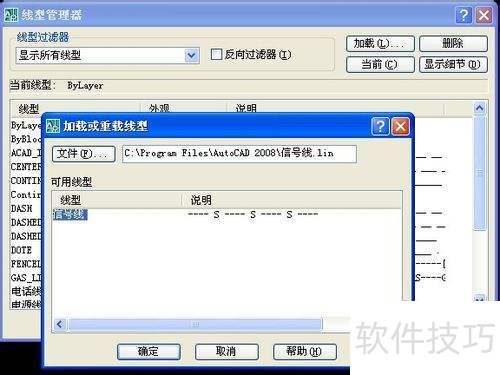

6、 启动AutoCAD2008后，依次点击格式和线型，将出现一个对话框。在该对话框中点击加载按钮，随后会弹出另一个对话框，选择文件并加载之前生成的信号线.lin文件（位于AutoCAD2008安装目录内）。成功加载后，选中信号线选项，最后点击确定即可完成设置。
7、 新建图层，选择之前加载的信号线即可。
8、 按常规绘图顺序绘制，即可获得所需的线型。
