齿形设计绘制涉及多种参数，属于复杂图形。本文介绍用CAXA CAD电子图板快速解决这一问题的方法。

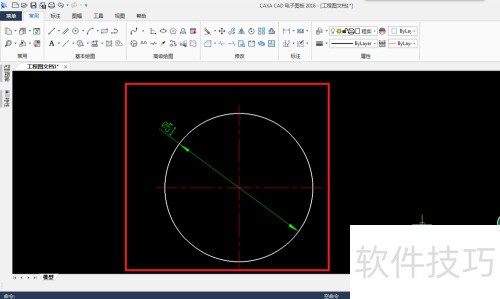

1、 开启CAXA CAD电子图板，绘制或打开齿形基础工程图，比如齿根圆，所示。

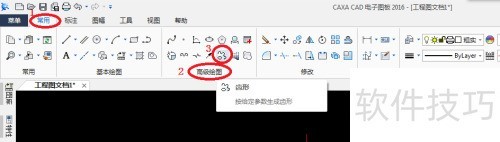

2、 在CAXA CAD电子图板中，单击上方菜单栏的常用>高级绘制中的齿形图标，所示。

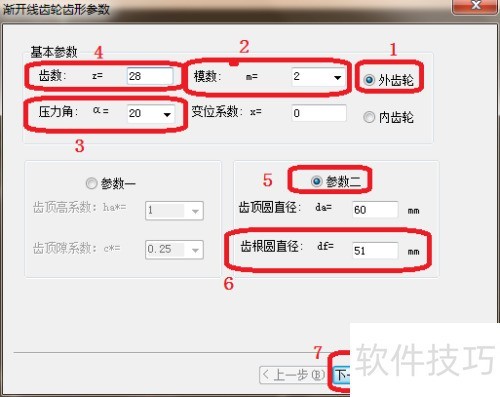

3、 此时会弹出渐开线齿轮齿形参数对话框，所示，请查看。
4、 请按图示顺序依次填入合适的参数。

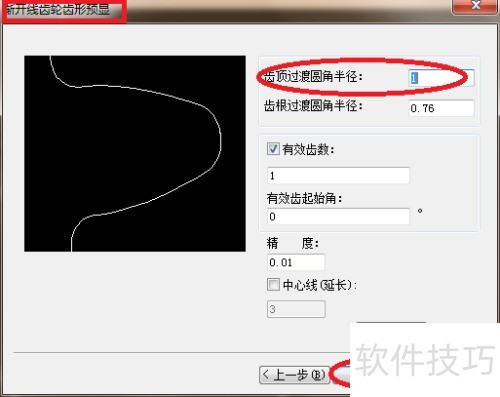

5、 单击下一步，弹出渐开线齿轮齿形预显对话框。在齿轮过渡圆角半径后的框中输入合适参数，例如1，所示。

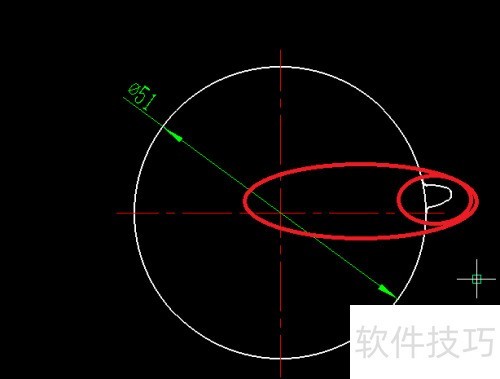

6、 点击完成按钮，返回到图形窗口，效果所示。

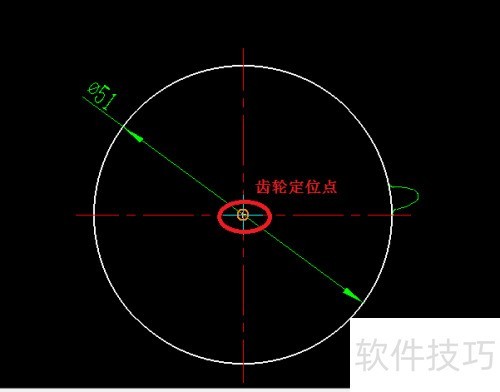

7、 将鼠标移动到基础工程膨胀图中心（齿轮定位点），单击左键确认，所示。
8、 操作完成，最终效果所示。
