在学习AltiumDesigner或51单片机时，如果需要绘制包含STC单片机的电路图，或者制作带有STC单片机的PCB板，会发现AltiumDesigner自带的库中没有STC单片机的原理图符号。针对这一问题，本文将结合实际经验，为大家讲解如何使用AltiumDesigner创建自定义原理图库，并完成STC89C51单片机的原理图绘制。通过这种方法，您可以根据需求绘制所需的元件符号，方便后续设计工作。希望这篇文章能对大家有所帮助，也期待与大家共同交流、进步。

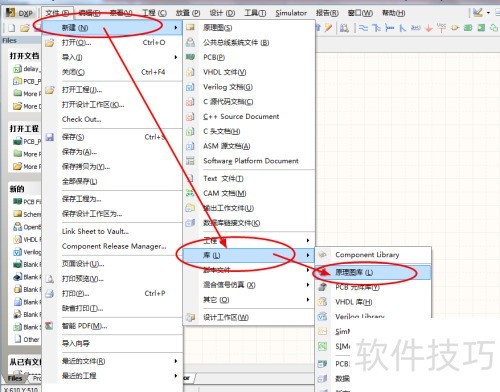

1、 新建原理图库，选择菜单栏选项，具体操作参考下图示意。

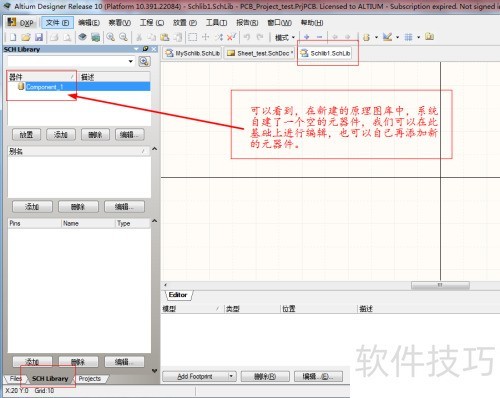

2、 完成上述操作后，新建的原理图库中会有一个空元器件，所示：

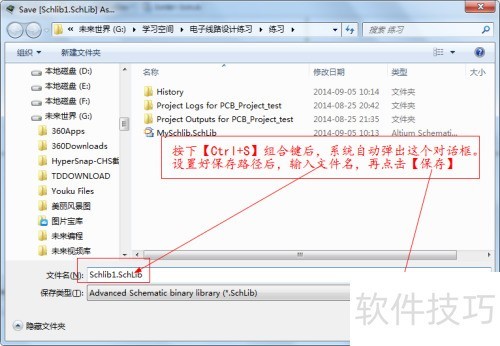

3、 按下保存原理图库，自定义名称后存入专属文件夹，方便日后查找。所示：

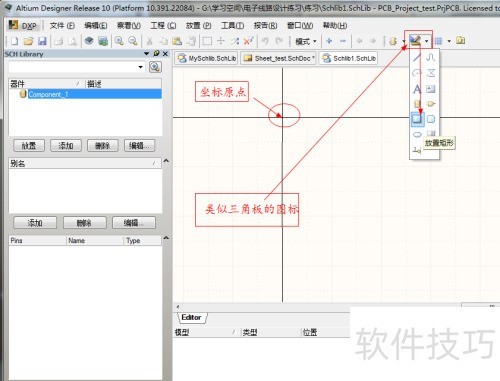

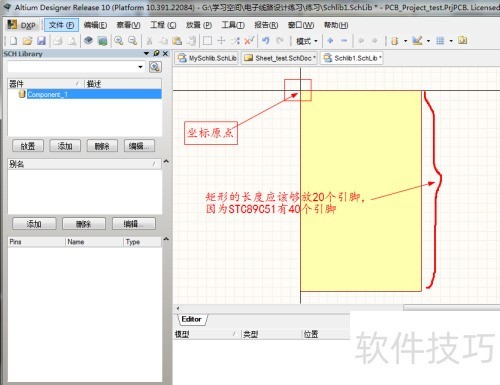

4、 点击工具栏中三角板图标，选择，从坐标原点起绘制STC89C51单片机外形的矩形，操作。

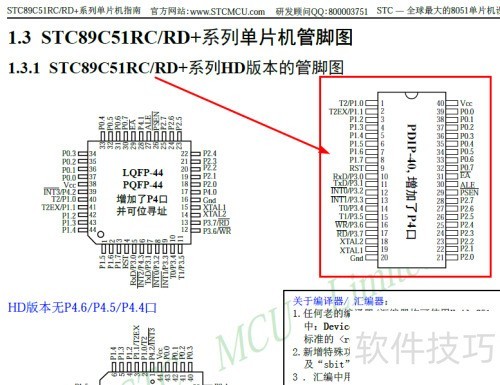

5、 查阅STC89C51资料手册，查看管脚图，为后续绘制做准备，具体参考示。

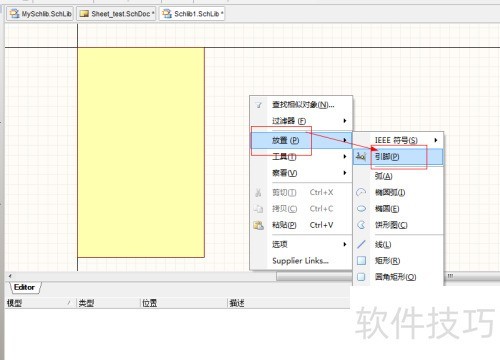

6、 右键单击，选择下的，依据资料手册管脚图绘制各引脚，具体见图。

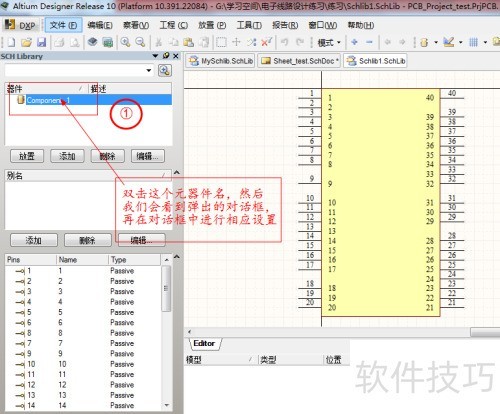

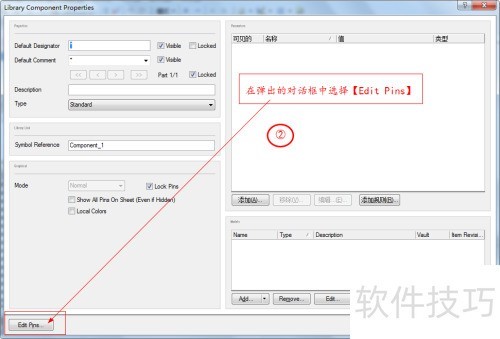

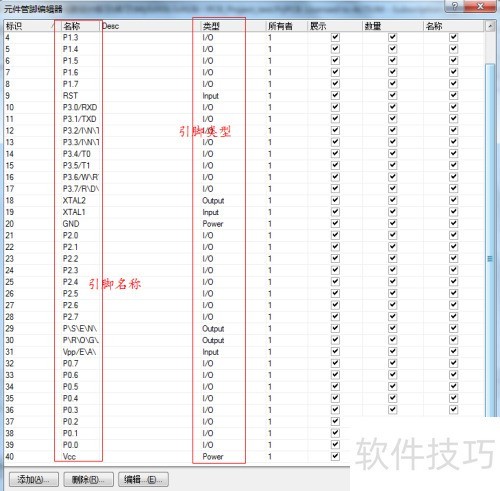

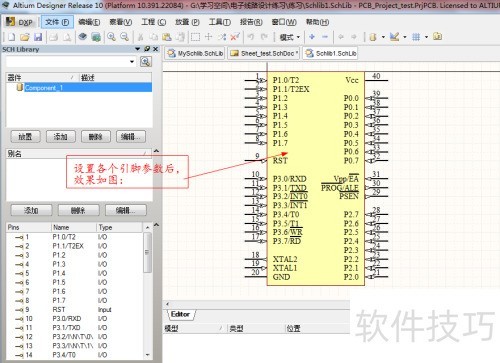

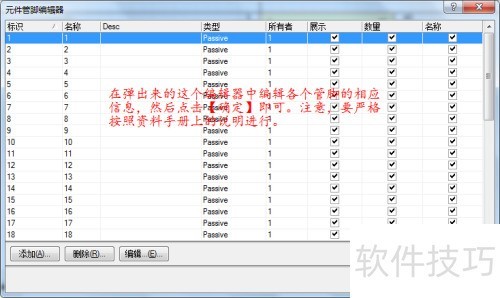

7、 根据资料手册，设置各引脚属性，如输入输出及名称，具体操作见下图。

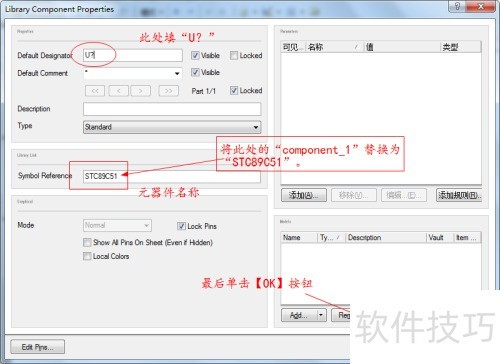

8、 将绘制完成的原理图保存，并重命名为STC89C51，具体操作参考下图。

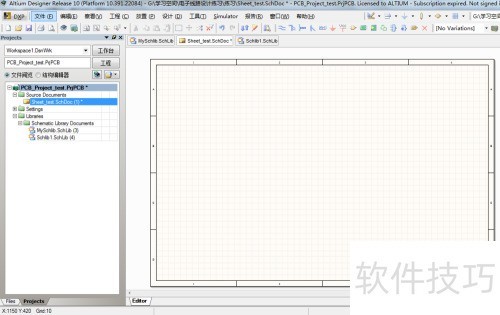

9、 打开或新建原理图，所示。

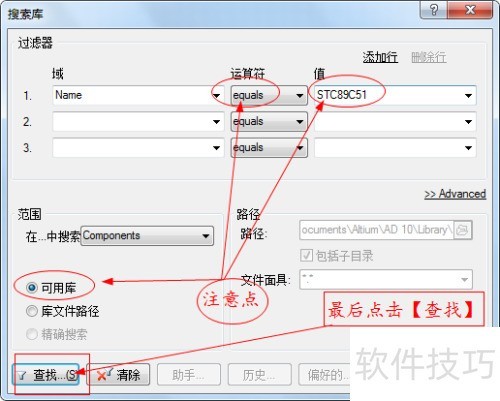

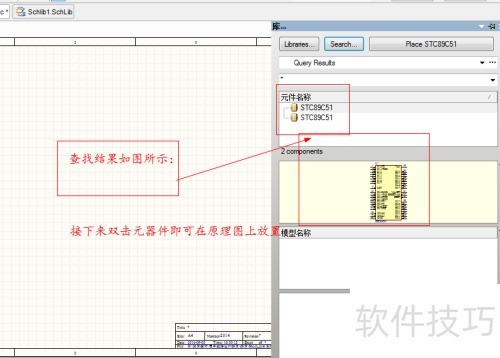

10、 在库路径中查找STC89C51，定位后放入芯片，参照下图操作。

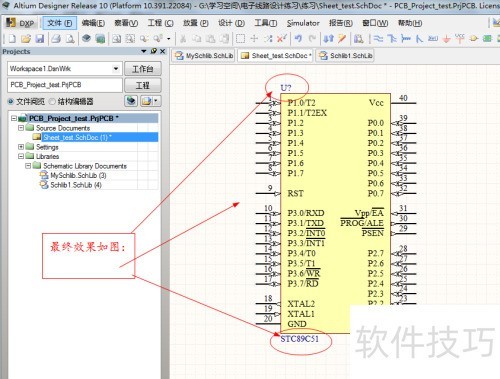

11、 AltiumDesigner绘制STC89C51单片机原理图的方法已介绍完毕。你学会了吗？很简单吧！学习时别忘做笔记！
