互联网盛行带动网购发展，优盘网店由此设计起步。
1、 网上书店是一种创新的书店形式，既是传统销售渠道的延伸与补充，也代表着未来图书销售的趋势。当前，我国有不少运营成功的大型网上书店，例如当当网和卓越亚马逊等。其中，当当网在价格和书品种类上的优势广受认可，而卓越亚马逊则以其打造流行书籍的能力见长。在国际上，美国的亚马逊和德国的贝塔斯曼都是颇具影响力的网上书店。亚马逊于1998年已拥有450万顾客，到2002年，其用户规模接近32亿，销售额高达78亿美元。随着互联网技术的发展，在线售书正逐渐成为图书销售的主要方式。
2、 下面以一个小型网上书店系统为例，介绍软件工程开发的方法与工具应用。这个系统采用电子商务模式开展图书销售，满足经销商和用户的电子交易需求，发挥网上交易的优势。其核心目标是实现经销商与用户之间的快速信息交互，提升交易效率。
3、 本节重点在于使用Visio 2007绘制网上书店系统的数据流图。在Visio 2007中创建Gane-Sarson风格的数据流图时，可选用软件和数据库模板，并进一步选择数据流模型图。创建完成后，会发现Gane-Sarson数据流图包含4种基本符号，具体如表2-1所示。这些符号是构建数据流图的基础元素。
4、 在绘制系统数据流图时，结构化需求分析方法通常遵循自顶向下、逐层分解的原则。针对大规模软件系统，需要使用多层数据流图来清晰表达其复杂性；而对于中型或小型软件系统，则一般采用三层数据流图即可满足需求。
5、 在三层数据流图中：顶层图将整个目标系统视为一个整体，描述其与外部用户或数据环境的交互关系；中层图对顶层图进行展开，详细说明系统的主体功能模块以及数据在各模块间的流动方式；底层图进一步细化中层图的内容，重点展现功能模块内部的数据处理逻辑和具体操作细节。这种分层设计有助于系统分析人员更全面地理解软件的功能与数据流程。
6、 绘制目标系统顶层数据流图的核心，在于明确外部用户及与系统交互的数据源或终点。以网上书店为例，其主要外部用户包括游客、会员和管理员。游客注册后可成为会员，会员能实现图书订购与订单、书籍信息查询等功能，而管理员则负责系统各类信息的管理与维护工作。

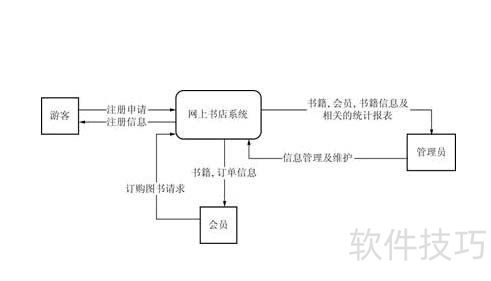

7、 依据前述分析，可绘制出网上书店系统的顶层数据流图，具体1所示。
8、 中层数据流图是对顶层数据流图的具体化，它将目标系统的核心功能模块细分为多个加工环节，并描绘数据在这些加工环节间的流动关系。依据结构化需求分析方法，网上书店系统的核心功能模块可划分为用户注册、订单查询、书籍查询、图书订购、订单管理以及图书信息管理等部分。在数据处理过程中，系统内部至少需要包含会员信息、图书信息和订单信息这三项内容的存储记录，以确保各项功能正常运行。

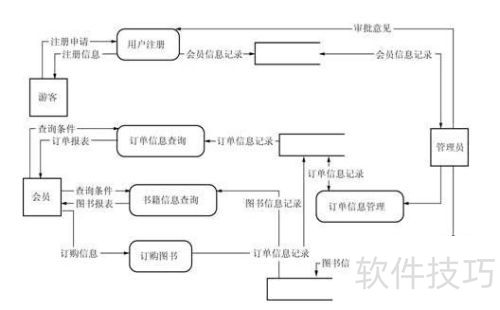

9、 通过以上分析，网上书店系统中层数据流图2所示。

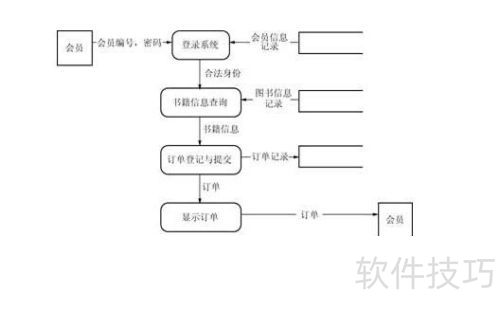

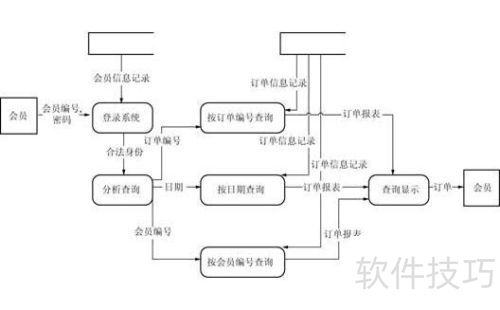

10、 为了更详细地描述数据流图，可以对中层数据流图中的每个加工进行分解和细化。在网上书店系统的中层数据流图里，共有6个加工，分别是用户注册、订单信息查询、书籍信息查询、订购图书、订单信息管理和图书信息管理。因此，该系统需要有6张底层数据流图。底层数据流图展示了系统最细致的数据处理流程，为设计与编码提供了直接依据。3和图4所示，订购图书及订单信息查询功能模块的底层数据流图已呈现。读者可参照本节提供的示例，绘制其他功能模块的底层数据流图。
11、 在展示网上书店系统的三层数据流图后，接下来说明使用Visio 2007绘制数据流图的方法。绘图过程分为四步：添加图元、编辑图元文字、连接各图元以及调整整体布局，从而完成清晰的数据流图绘制。
12、 以下是网上书店订购图书模块的数据流图示例，将详细解析其绘制步骤。

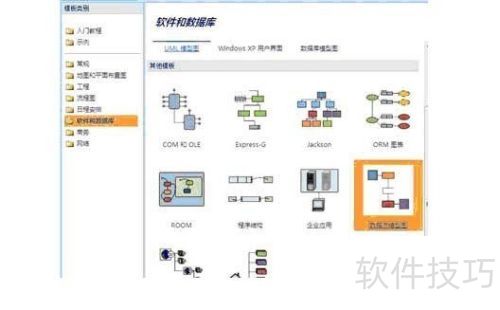

13、 启动Visio 2007后，点击软件和数据库中的数据流模型图，参照图5操作。在数据流模型图的模具文件里，提供了多种绘制数据流图所需的元素，例如处理节点、数据流连线以及数据存储符号等。

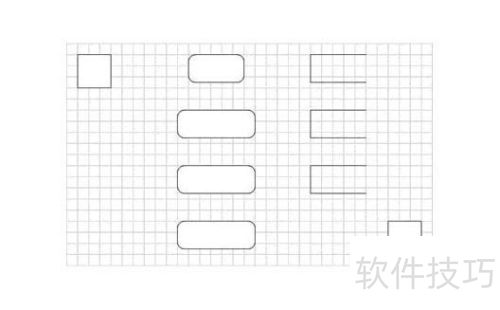

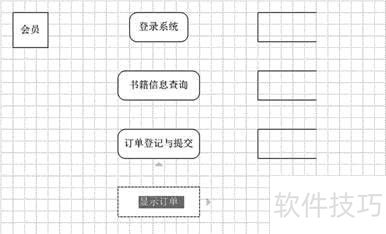

14、 绘制图元时，Visio 2007提供拖曳式操作，可将所需图元直接拖至绘图窗口，6所示，便捷高效。

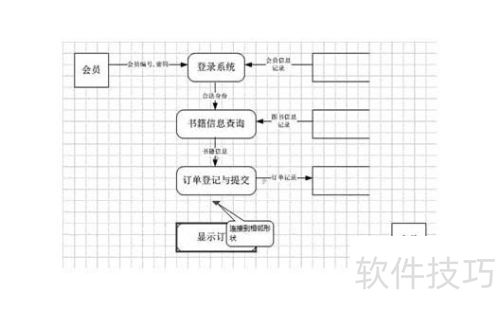

15、 连接图元时，需根据数据在图元间的流动关系，用数据流连线将它们关联起来。可借助Visio 2007的自动连线功能，或手动拖曳数据流连线至目标图元间完成操作。双击数据流图元，能够输入其代表的详细信息。图8展示了Visio 2007的自动连线功能实例。

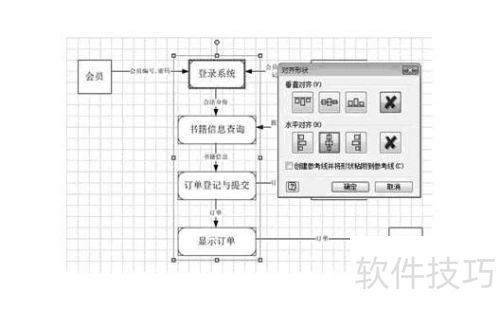

16、 布局操作如下：先选中多个图元，通过菜单栏形状下的对齐形状与分布形状调整图形布局，参照图2-25。完成操作后，即可获得完整的数据流图。
