EtherCAT工业实时以太网凭借其高速与稳定特性，已广泛应用于运动控制、机器人及CNC等领域。随着X86和ARM平台在嵌入式系统的普及，基于这些架构开发EtherCAT主站成为一种成熟且可靠的实现方式，满足了多种工业自动化应用对实时通信的高要求，展现出良好的兼容性与扩展性。

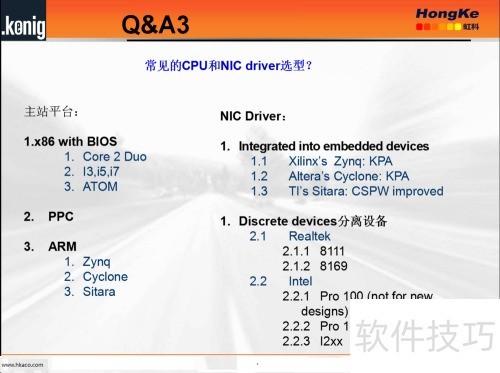

1、 首先需明确所使用的CPU、网卡（NIC）型号及操作系统类型。CPU方面，若为x86架构，常见型号包括Intel的i5、i7等；若为ARM架构，则可选用TI或Zynq等方案。网卡建议优先选择英特尔品牌，其次可考虑端昱产品。网卡驱动既可由KPA提供，也可依赖操作系统自带支持。操作系统推荐使用实时操作系统，例如INtime、QNX、RTX、VxWorks、WinCE，或基于Linux的实时扩展如Xenomai及Linux内核的POSIX rt-preempt补丁版本。这类系统具备较强的时间确定性，适合对响应速度要求较高的应用。相比之下，普通Windows系统或标准Linux等非实时操作系统，由于内核调度机制限制，难以实现微秒级的精确响应和稳定运行，因此不适用于高精度实时任务场景。

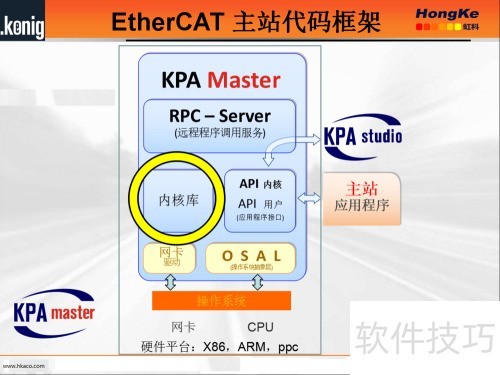

2、 该方案的整体架构由多个核心模块构成，主要包括KPA Master，其内部集成了RPC Server、内核库（C语言源码）、API内核、网卡驱动以及操作系统抽象层（OSAL）等组件。其中，RPC Server支持远程调用，可通过KPA Studio或其他具备RPC Client功能的工具进行访问，实现对EtherCAT网络的配置、状态诊断及运行日志记录等操作。API内核封装了丰富的函数接口，便于开发人员调用并开发定制化的应用软件。操作系统抽象层以源代码形式提供，具备良好的可移植性，用户可根据目标系统的具体需求，将其适配到不同的操作系统环境中，从而提升系统的兼容性与灵活性。整个架构设计注重模块化与可扩展性，适用于多种工业自动化应用场景。

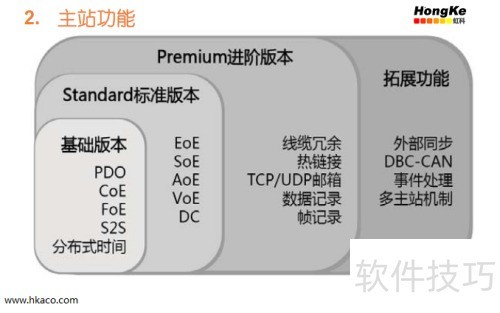

3、 接下来介绍KPA的EtherCAT所具备的功能。基础版（ClassB）支持PDO、CoE、FoE和S2S等基本功能。标准版（ClassA）在ClassB的基础上进一步扩展，新增了EoE、SoE、AoE、VoE以及关键的DC同步功能，因此在实际应用中更为常见。此外，KPA还提供独有的Premium版和扩展版，具备线缆冗余、热插拔连接、帧数据记录等特色功能，极大提升了系统的可靠性与灵活性，特别适用于对稳定性与实时性要求较高的工业场景，满足多样化应用需求。

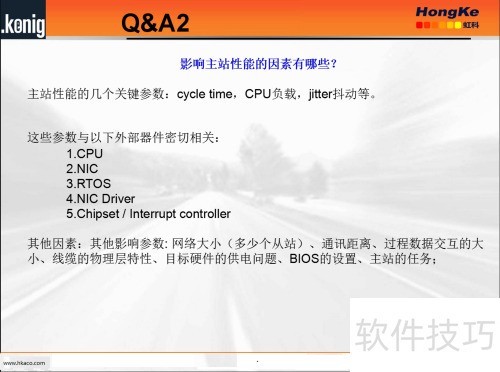

4、 影响主站性能的关键因素解析
5、 强大的CPU是提升EtherCAT主站性能的关键基础，唯有具备足够算力的处理器，才能为后续的性能优化提供保障和可能。
6、 2、网卡要求：EtherCAT需支持全双工通信的网卡，理论上所有网卡均可运行，但目前Intel的I2xx系列性能表现最优。
7、 网卡驱动对主站性能的影响主要体现在系统优化方面。KPA的网卡驱动专为EtherCAT设计，经过深度优化，能显著降低系统抖动，提升数据传输的实时性与可靠性，从而增强EtherCAT网络的整体稳定性与运行效率。

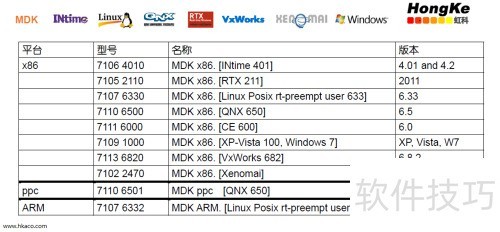

8、 不同的实时操作系统在实现EtherCAT主站时表现各异，因此选择合适的RTOS至关重要，直接影响系统性能与实时性。
9、 中断控制器的精度与响应速度直接影响EtherCAT主站的运行效率和实时表现。

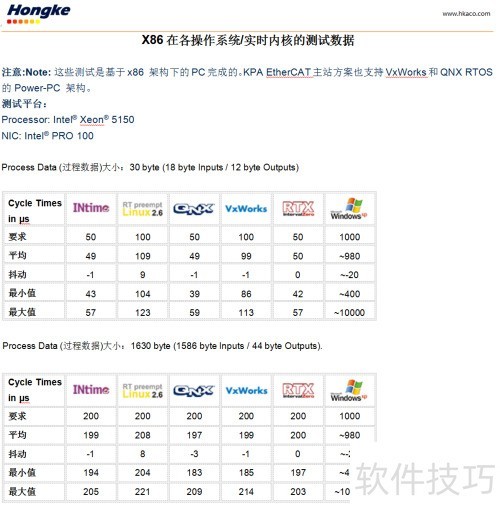

10、 在不同操作系统下对EtherCAT主站进行测试的结果显示，采用实时操作系统的平台表现优异。例如，INtime、RT-Preempt和QNX等系统的通信周期均可稳定控制在100微秒以内，且周期抖动较小，实时性高。相比之下，Windows这类非实时操作系统受限于内核调度机制，通信周期通常只能达到毫秒级，难以满足高精度控制需求。由此可见，要充分发挥EtherCAT在高速、高同步性方面的技术优势，选择具备硬实时能力的操作系统是实现高性能控制的关键前提。
11、 采用X86或ARM架构开发EtherCAT主站比FPGA方案更易实现，但运行性能相对较低，实时性和处理速度不如FPGA方案优越。
