在CAD中，每个尺寸约束均会显示于参数管理器内，用户可通过该管理器对所有尺寸约束进行统一管理和调整。

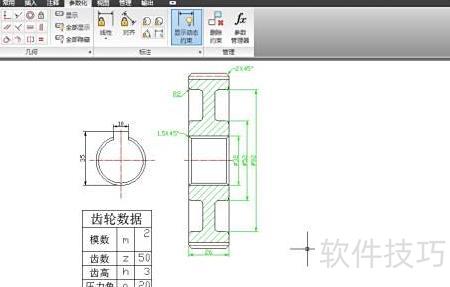

1、 启动CAD软件，打开未完成的齿轮图，继续绘制其左视图。
2、 齿轮分度圆直径等于模数乘以齿数。
3、 齿顶圆直径等于模数乘齿数加修正值
4、 齿根圆直径等于模数乘齿数减去齿高。

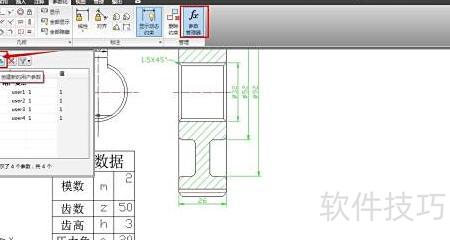

5、 打开参数管理器，弹出对话框后点击左上角带星号的f，即可新建用户参数。

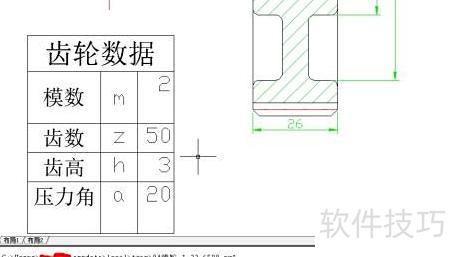

6、 在参数管理器中输入m、z、h、α并设置相应数值。

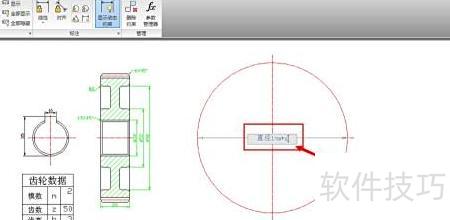

7、 用点划线绘制分度圆：选择参数化中的直径标注，输入模数乘以齿数。

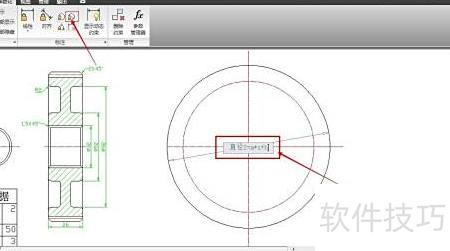

8、 用实线绘制齿顶圆，选择参数化中的直径标注，输入m乘以z再加h。

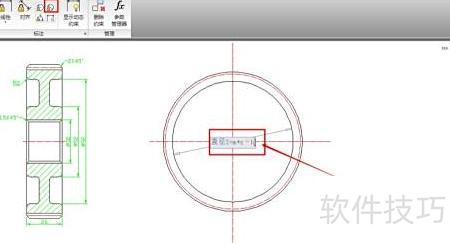

9、 用相同方式绘制齿根圆：输入模数乘齿数减顶高

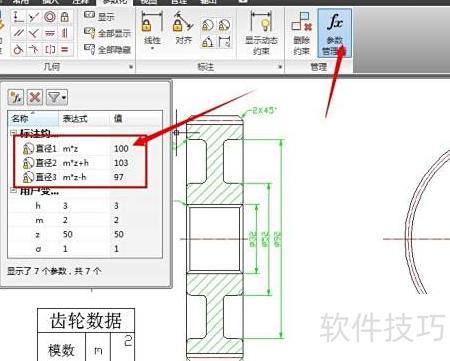

10、 重新打开参数管理器，界面所示。
11、 成功绘制出齿轮的分度圆、齿顶圆与齿根圆。
