GT17HN针座连接器组合图一

GT17HSP-4P-HU系列针座组合使用说明。

1、 先将GT17HS-4P-R接入电缆。

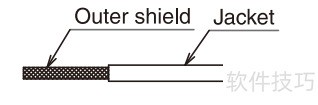

2、 拆开电缆外皮

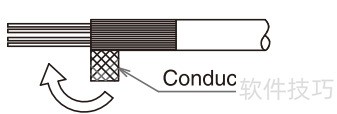

3、 翻转线缆外护层

4、 用导电胶带包裹电缆

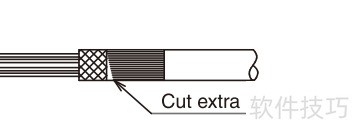

5、 裁去多余屏蔽部分。

6、 剥去每根导线外层的绝缘皮。

7、 将GT8E-2428PCF端子压接于每根导线之上。

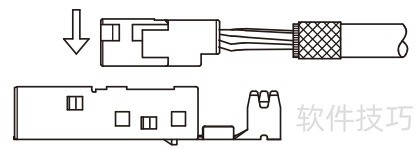

8、 将GT17HS-4P-2C胶壳正确插入指定位置。

9、 把已装配胶壳的导线压接至GT17HS-4P-5CF接口处。

10、 将GT17HS-4P-5CF与电缆进行压接连接。

11、 把GT17HS-4P-SC铁壳盖子装好。

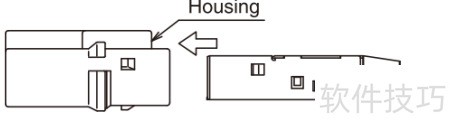

12、 把GT17HSP-4P-HU的外胶壳套上去。

13、 任务圆满完成。
