第一章：概要
1、 第一章 概述
2、 SLQ大电流发生器是电气调试中提供大电流的常用设备，广泛用于发电厂、变配电站、电器制造厂以及科研和试验单位。该设备采用短时或断续工作方式，具有体积小巧、重量轻便、性能稳定、操作及维护简便等优点，是相关领域不可或缺的实用工具。
3、 第二章 产品组成结构

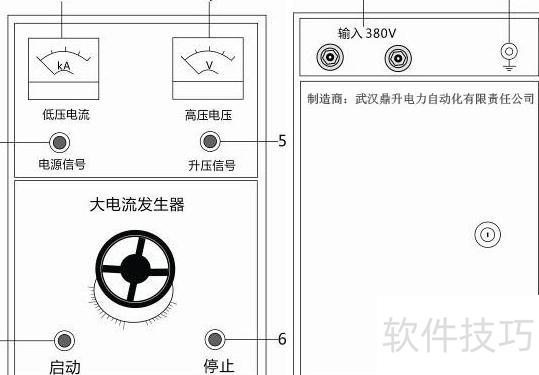

4、 该产品为JT型可移动结构，主要由仪表指示灯板和操作面板构成。仪表板配有大小量程双电流表及量程切换用的钮子开关，绿色灯显示电源接通，红色灯表示设备运行。操作面板包含绿色启动按钮、红色停止按钮，并集成工作控制系统，操作简便，功能清晰，便于实时监控与控制设备运行状态。
5、 产品采用一次接线柱输入，底部设有升流器二次大电流输出端，分开门与不开门两种接线方式，整体结构详见图示。
6、 第三章：操作指南
7、 进行大电流试验时，需按照产品电路图正确连接线路。根据所需输出电流的大小，合理选择量程开关的档位。首先将调压器手轮回零，然后按下绿色启动按钮。接着顺时针缓慢旋转调压器手轮，同时密切观察电流表读数，直至达到目标电流值。当试验达到设定值后，应立即逆时针旋转手轮使电压回零，并按下停止按钮，及时切断电源，确保操作安全。整个过程须平稳、准确、有序进行。
8、 第四章：技术指标与要求
9、 本设备按5分钟短时工作制设计，断续使用时建议通电时间不超过2.5分钟，工作周期宜大于10分钟。具体规格与技术参数如下：
10、 第五章：运作机制
11、 主回路熔断器为-FU1、2，控制回路熔断器为-FU3、4。
12、 按下SP与ST按钮，启动KM交流接触器。
13、 HG、HR指示灯与T1调压器相关。
14、 低压大电流发生器与电流互感器组合测试设备
15、 S2为电流控制开关，S1为电压切换开关。
16、 PA1与PA2电流表
17、 6V以上次级输出可按需定制订购
18、 本产品为我司制造的干式大电流发生器，配备自耦调压器调节输入电压，可输出满足不同需求的大电流。
19、 该电路采用380V供电，若使用220V电源，T1接线须按厂家规定连接。
20、 1000A以下电路未设电压表与S1开关。
21、 外接铜导线按6安每平方毫米选型，长度不得超过3米。
22、 第六章：使用与维护须知
23、 开箱检查时，需确认主回路接线端子无松动，调压器电刷接触是否良好。
24、 长期停用后，使用前须用500V兆欧表检测主回路对地绝缘电阻，确保阻值不低于0.5兆欧。
25、 输入电压需与铭牌标注值（如220V、380V）一致，允许偏差±10%，频率应为50Hz。
26、 严禁带负荷操作电流档开关。
27、 操作时应缓慢均匀转动手轮，避免损坏调压器。
28、 满负荷工作不得超过5分钟，后续工作时间需低于2.5分钟，且整个工作周期应超过10分钟。
29、 升流器外壳设有接地端子，使用时务必确保良好接地。
