圆光栅编码器因其高精度和快速响应，广泛应用于精密转台与主轴等设备中。安装时的对准精度直接影响其性能表现，偏心误差会带来显著影响。精确的安装与校准可有效发挥编码器的最佳性能，显著提升整体设备的运行精度与稳定性。
1、 通过设计安装支架与基座，将读数头固定于转台适当位置，光栅码盘则装在旋转轴上。转台转动时，读数头与码盘产生相对运动，读数头将光信号转换为电信号并传输至采集系统。

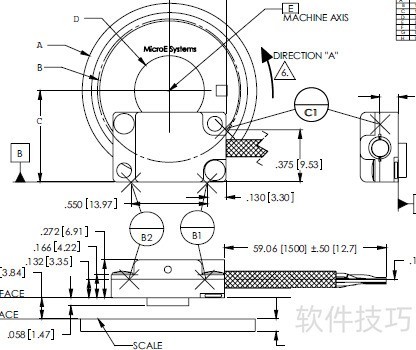

2、 读头与光栅码盘的安装需满足特定位置关系，包括两者间的垂直距离、读头宽边与码盘中心的固定尺寸，以及读头长边至中心的距离，这三个参数确定了它们在三维空间中的相对位置，允许误差范围为±0.15毫米。
3、 将光栅码盘轻装于旋转轴上，避免紧固。把千分表固定在码盘基准边，转动码盘并微调位置，直至千分表指针基本无摆动为止。

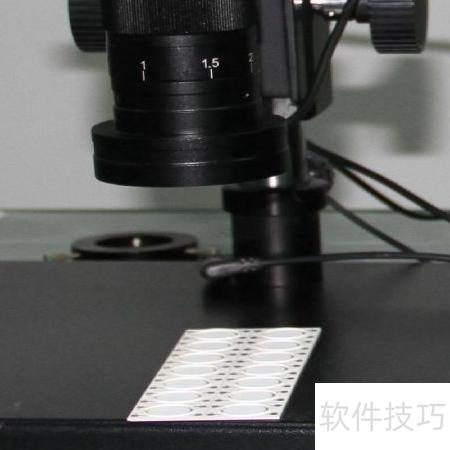

4、 当码盘缺乏机械安装基准时，可采用光学或电子方式对准。利用光栅码盘上刻划的圆形光栅作为基准，通过光学放大镜或CCD进行观察与校准。调整码盘位置，使光栅边缘与预先设定的标记线完全重合，确保安装精度。

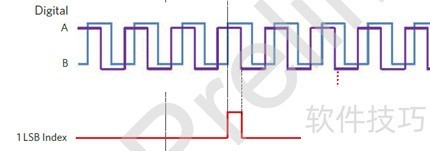

5、 安装码盘后，按设计要求装好读头并固定，通电后观察编码器输出信号，微调读头位置，直至信号达到最佳。
6、 将光栅信号接入采集系统，观察计数是否与实际运转相符，确认机械安装完成。如需验证测量精度，可采用激光干涉仪进行标定检测。
