最近在研究多声道音频，涉及到realtek控制台的设置，得先把这个弄清楚！

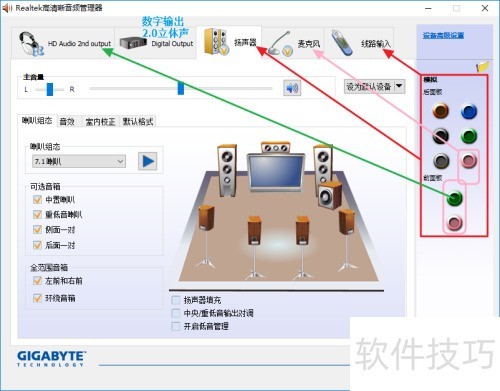

1、 所有功能均已启用！

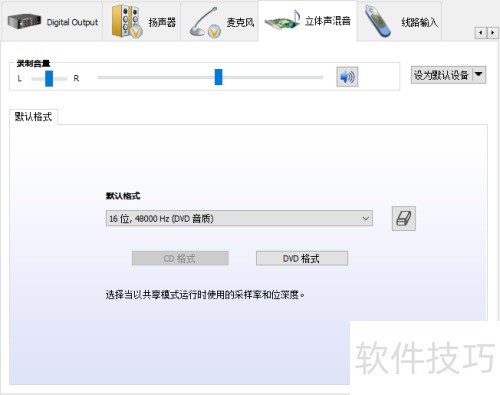

2、 由于框框空间不够，立体声混音特此单独呈现。

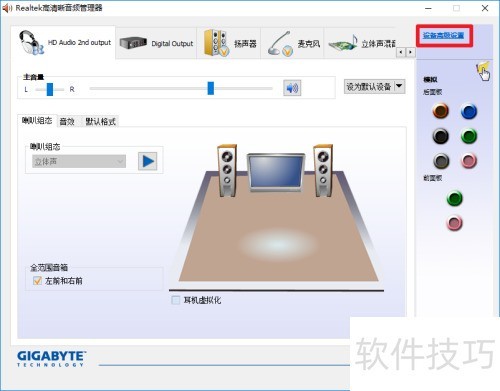

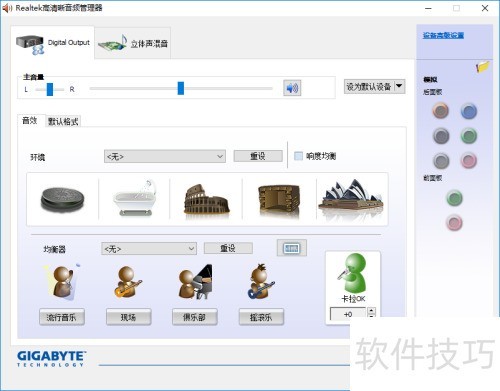

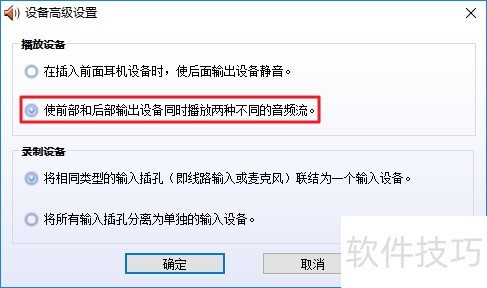

3、 右上角点开设备高级设置，选择前后输出设备同步播放不同音频流。

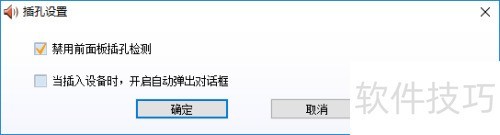

4、 点开设备高级设置中的文件夹图标，选取禁用前面板插孔检测选项。

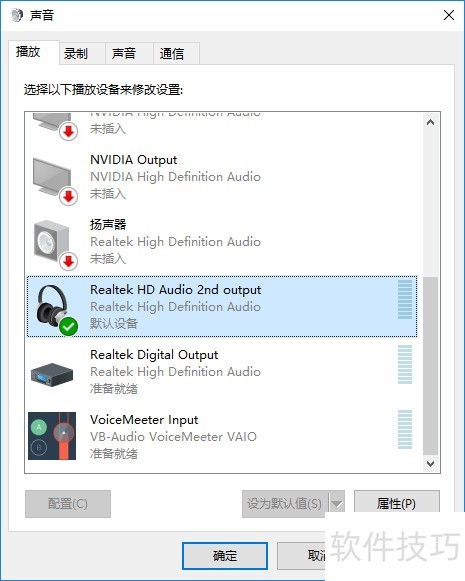

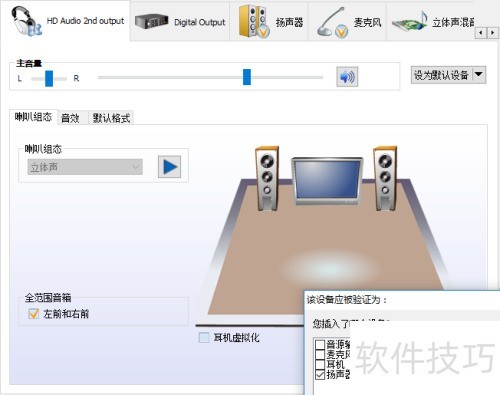

5、 启用HD Audio 2nd output可作为第二个声卡使用，仅提供立体声输出，无法实现立体声混音，且与后面板输出有所不同。

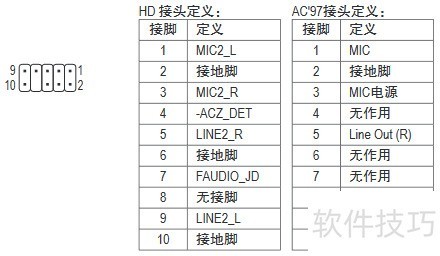

6、 部分机箱因用料减配，无法自动识别前面板是否插入。其前面板音频线数量不全，主板插座虽有9针，但机箱仅设4线连接，仅支持双声道输出与单声道麦克风输入。

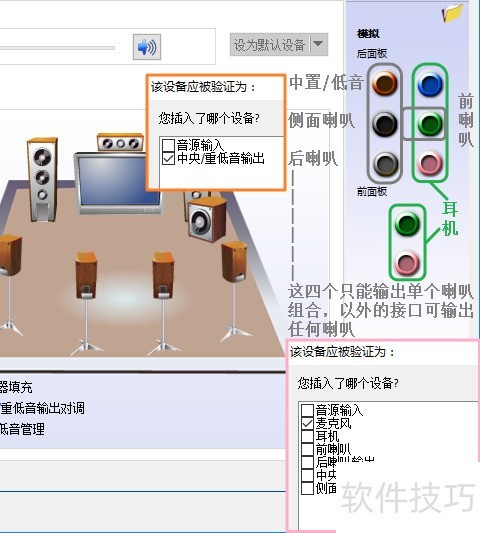

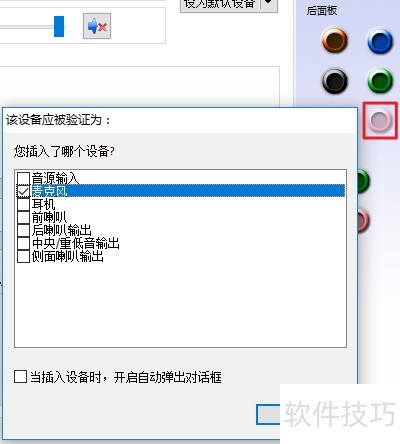

7、 后面板右下角插口显示麦克风输入，从主板看是右下角，从机箱看是左下角。
8、 有些麦克风不使用电池或电源供电，而是通过接口取电。我刚测试了一个桌面摄像头上的麦克风，它是USB摄像头和3.5毫米独立麦克风，正好属于这种类型。
9、 这种麦克风仅支持在麦克风输入模式下拾音，无法在音源输入模式下工作。
10、 自带电源的麦克风，能自主输出音频信号电流，可在麦克风与音源输入端正常工作。
11、 麦克风与线路输入的区别在于它具备放大功能和麦克风效果。
12、 立体声混音获取麦克风声音基于播放音量（含放大），无法取得处理后的效果音量。
13、 由此可见，麦克风功能具有独特的电路设计。

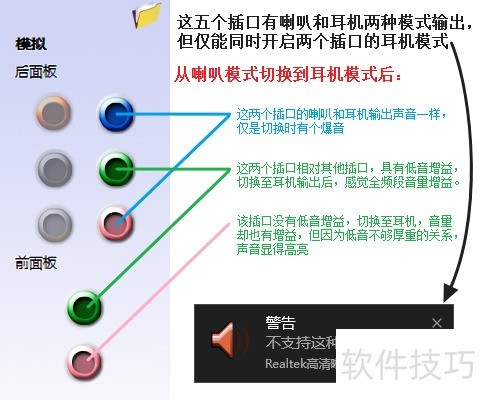

14、 耳机和扬声器输出：
15、 卸载Realtek官方驱动后重启，改用Windows通用驱动，发现音量与官方驱动存在差异。
16、 安装Windows通用驱动后，初始设置为输出音量25，输入音量85。

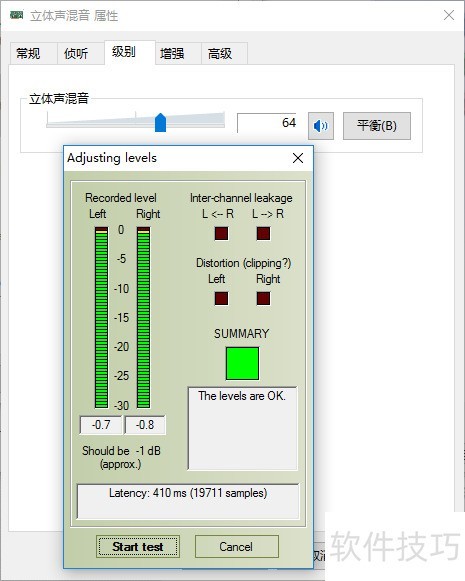

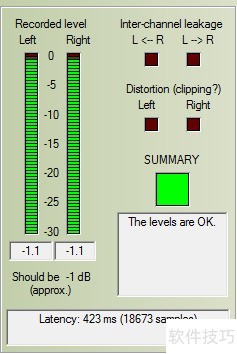

17、 RMAA校准音量，输出100，输入74。Realtek官方驱动，音量设置为54即可。

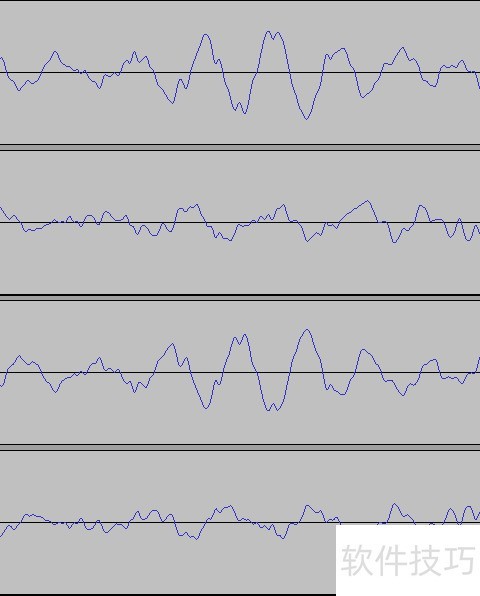

18、 对比之前录制的音频，发现通用驱动、官方驱动的波形与源音频相反。

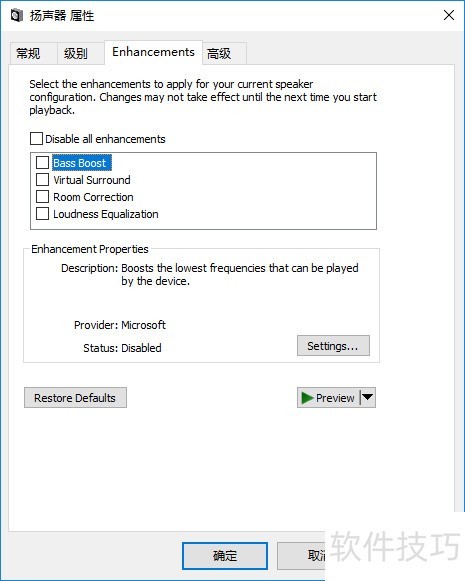

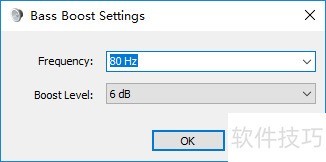

19、 听感类似Realtek喇叭模式，低音增益或源于电路设计。

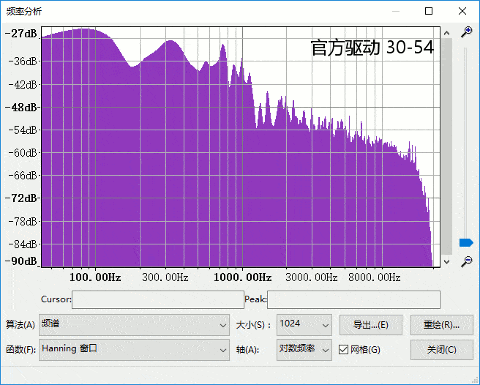

20、 30出74入，官方驱动30出54入，音量较小，说明放大级别存在差异。
21、 主音量软件控制与输出插口电流的关系

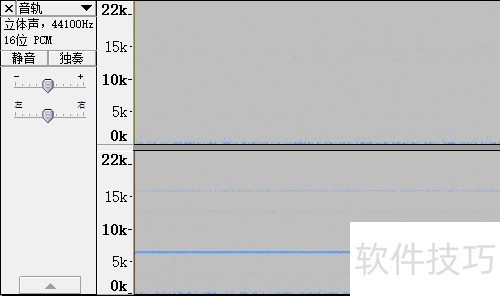

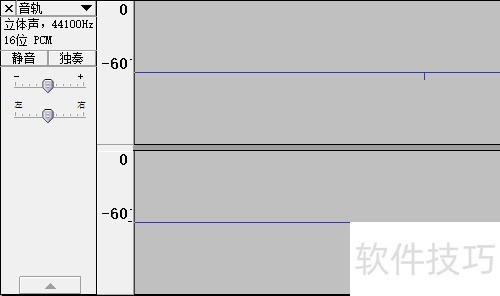

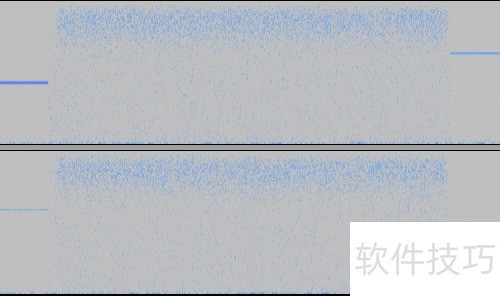

22、 图1：无音频任务时，调整主音量，输出保持不变。

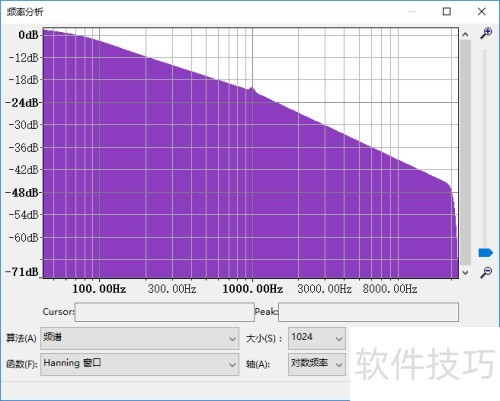

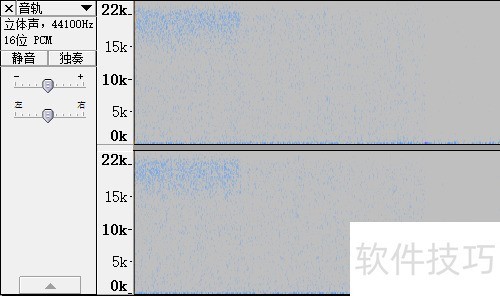

23、 图2、3显示静音音频输出，主音量调整，背景已变化，图3中凸起部分表示主音量设为0时的状态。
24、 图4显示，音频任务前后声卡输出的噪音存在差异。
25、 该操作在莫邪中情况各异，各有不同！

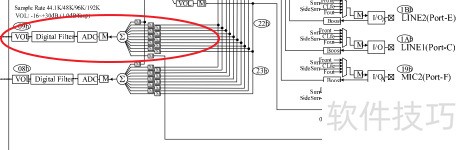

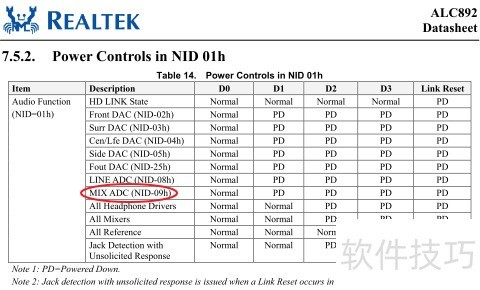

26、 文档里没找到立体声混音，但MIX ADC这条输入线路引起了我的注意。
27、 与LINE ADC相比，新增了数字麦克风（DMIC）输入功能。

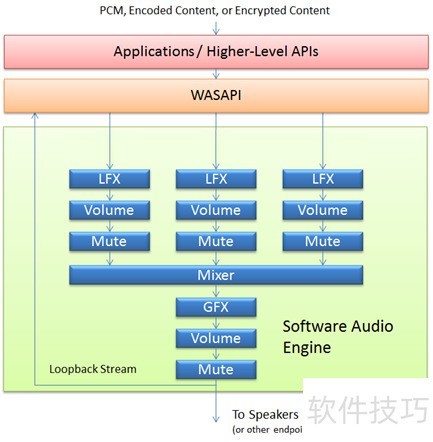

28、 由此推测，立体声混音是否为返回音频的模拟混音后再进行ADC转换。

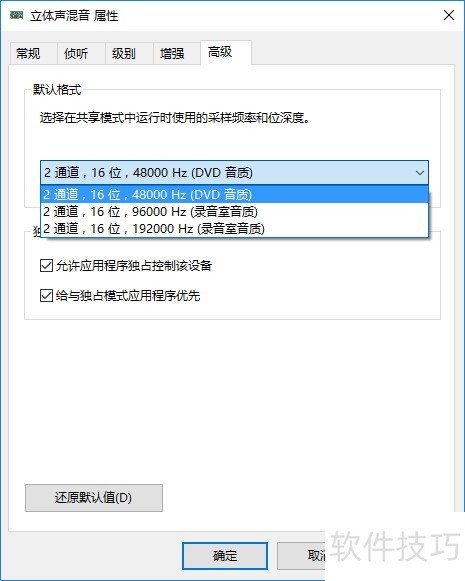

29、 奇怪的是，立体声混音不像录音那样提供44.1kHz的模式。

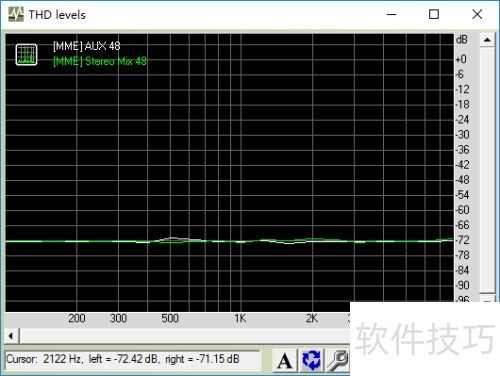

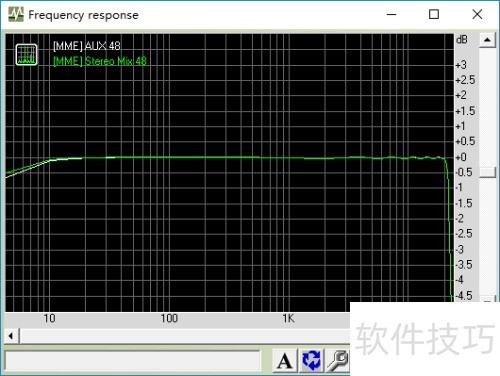

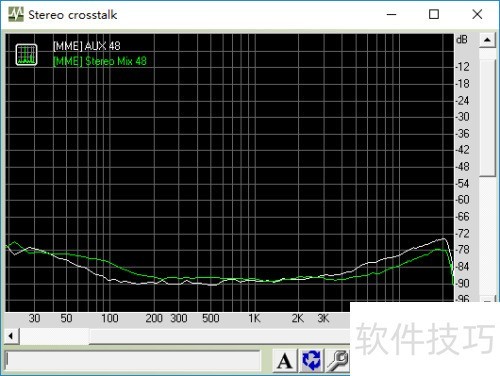

30、 RMAA测试显示，立体声混音质量稍优于AUX对录，但实际使用中仍有底噪影响。
31、 目前中高端主板的六口音频输出中，通常会配备一个光纤输出接口。

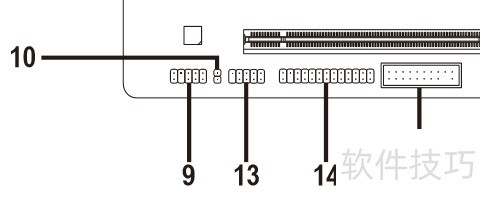

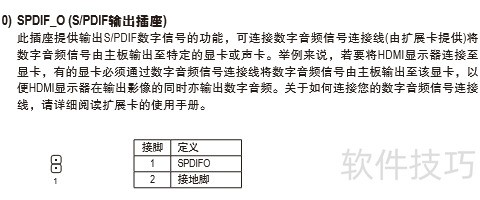

32、 技嘉全系列、华硕部分系列（非ROG与TUF）、七彩虹战斧和网驰主板，在音频芯片附近均配备SPDIF插座。

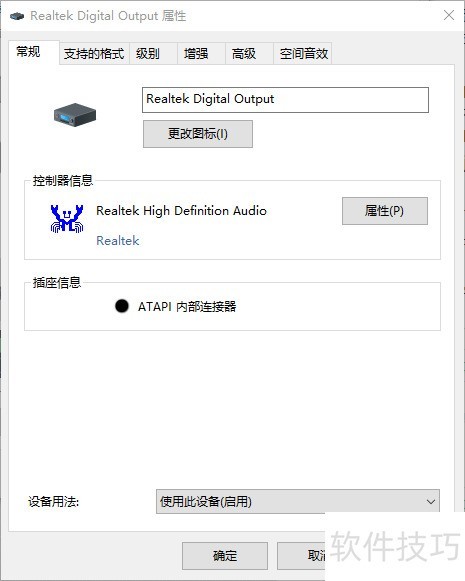

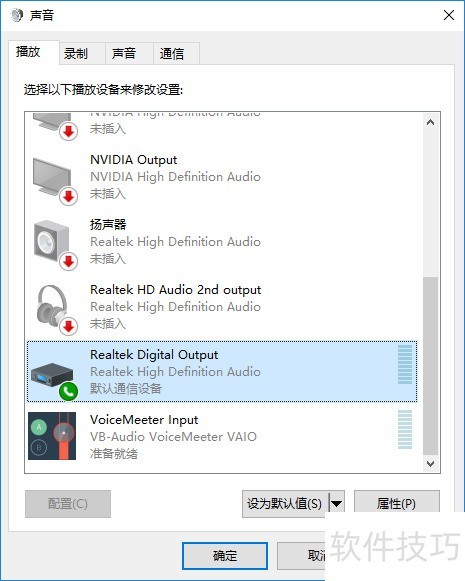

33、 有些主板后置面板虽无明显光纤输出标识，但若不查看内部或说明书，可通过realtek音频管理器或声音设备选项判断。若有realtek digital output选项，通常就对应该插座。一般而言，有此插座必配相应选项，不然才奇怪。
34、 光纤价格偏高，我买的一根要16.8元，和入门级DIY同轴线价格相当！

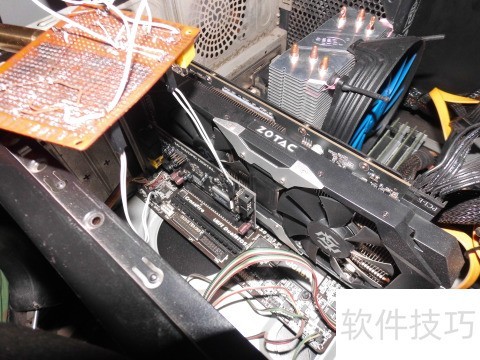

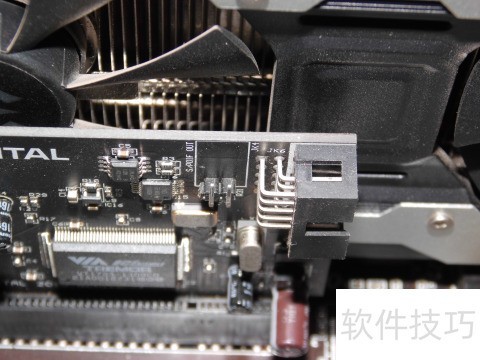

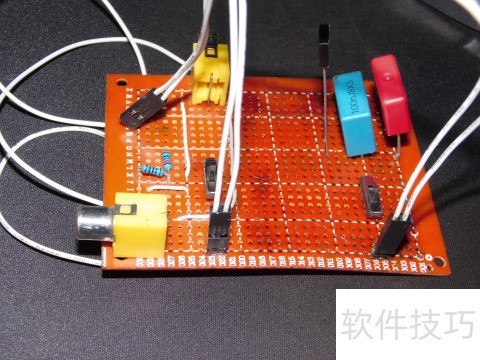

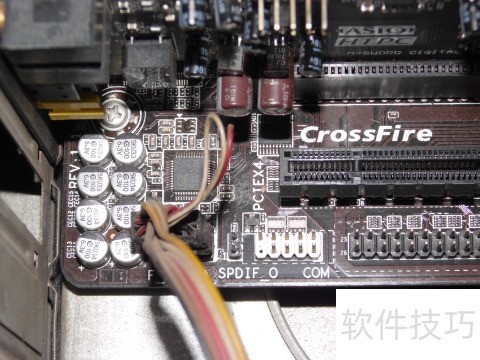

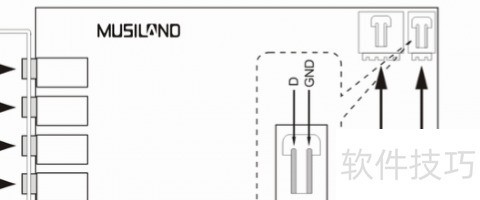

35、 自己动手DIY一条spdif插座扩展线，成本低廉。
36、 以B85M-D3H为例，这块主板只是刚好有SPDIF接口，还有专门用于音频输出的主板。将DAC换成47920运放，能更清晰地分辨声音细节，便于调试和体验音质表现。
37、 切换到光纤时，串音问题较为明显，这种杂音会叠加在同轴通道输出上，可能是自制电路不符合标准。不过，这一情况仅出现在192KHz下，44.1KHz、48KHz和96KHz均未出现，因此最终放弃使用。
38、 与莫邪的SPDIF插座对比，ササノマリイ开篇吉他声弦音清晰，就像我初听DAC时的感觉。陈粒如也中真挚的荒唐的你的我的，第二句时主板没有明显鼻音。那么哪个更自然真实？查阅后发现……
39、 搜索：jitter的声音是什么样的？
40、 听贝多芬第五交响曲，22:28处号声洪亮，主板SPDIF略显生硬，莫邪则韵味十足。
41、 数字输出的差异在于抖动（jitter），高端与低端的区别仅在于将抖动控制得更小。
42、 这款主板上的插座性能较为普通，与莫邪光纤输出相当。不过，对于没有其他数字输出需求的玩家，能省下声卡费用也是不错的。或许其他主板上会有更好表现。需要注意的是，这两个针脚不能直接用于RCA输出，因存在11V直流电压，必须加电容进行隔离，再做进一步处理。

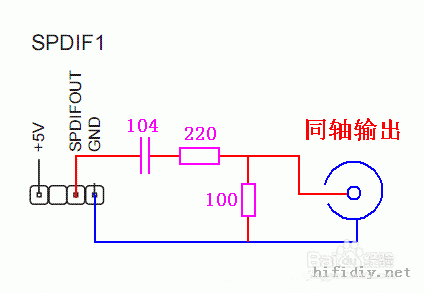

43、 电路：
