USB的英文全称是Universal Serial Bus，中文意为通用串行总线。它是一种快速、双向且支持热插拔的串行接口，具备同步传输功能。理论上，一个USB接口可连接127个设备。从USB 2.0高速版到USB 3.0 Gen 3.1，其在供电能力、传输速度和带宽方面均有显著提升，对电路设计的要求也变得更加严格。

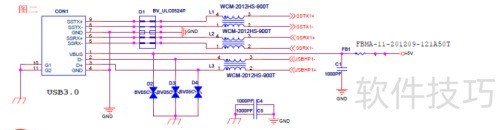

1、 首种EMC方案：
2、 通用接口采用USB3.0专用的WCM2012HS-900T型号。
3、 TVS管采用单个排列方式；
4、 将USB3.0金属外壳与信号地共地连接。

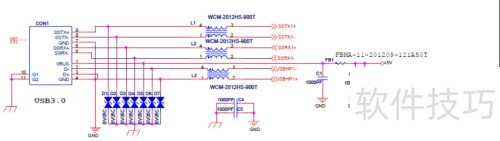

5、 另一种电磁兼容解决方案：
6、 普通 choke 也采用了USB3.0专用的WCM2012HS-900T型号。
7、 TVS管采用阵列式布局，替代单一元件，优化性能表现。
8、 同时，将USB3.0的金属外壳与信号地连接共地。

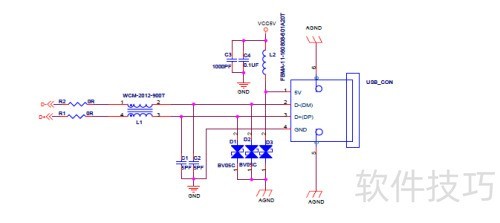

9、 与USB2.0的EMC设计相比，需关注以下要点：
10、 若接口为USB HOST，需将L1替换为大电流磁珠以满足需求。
11、 C1和C2为预先设计，USB2.0接口设计时不超过10pf。
12、 为确保TVS正常工作，PCB设计时需大面积接地。
13、 R1和R2为限流电阻，实际使用时请根据需要进行调整。

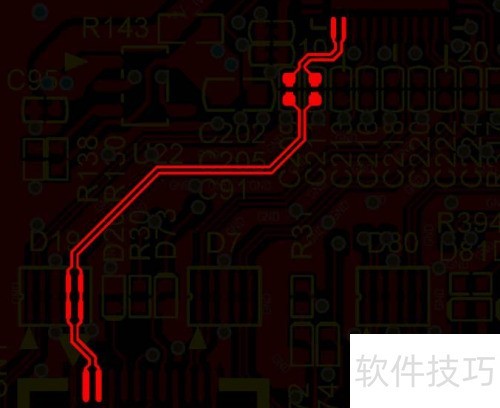

14、 季悦劫请注意，USB信号为高频信号，特别是USB3.0和USB3.1推出后，布线时需遵循差分走线原则，确保阻抗匹配为90欧姆。
15、 USB2.0与USB3.0的PCB走线需采用阻抗模型计算，以满足阻抗要求。
16、 表层信号走线采用微带线差分模型。
17、 内层走线采用带状线差分模型。
