CATIA中有一个实用的工程制图模块，掌握它能让你的平面绘图能力超越传统CAD软件。本文将简要介绍该模块的基本操作方法，帮助你快速上手并提升制图效率。

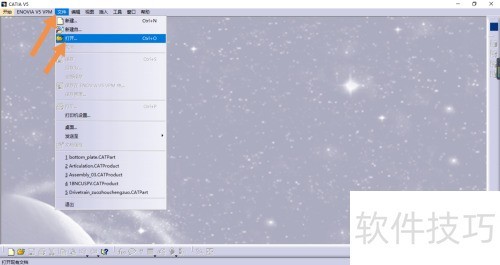

1、 启动软件后，依次点击文件、打开，选中一个零部件即可。
2、 打开零件后，依次点击开始、机械设计，再选择工程制图即可。
3、 在弹出窗口中，先选定布局与图纸样式，可根据需要调整自动布局中的样式选项，图纸样式亦可自定义修改，最后确认即可完成设置。

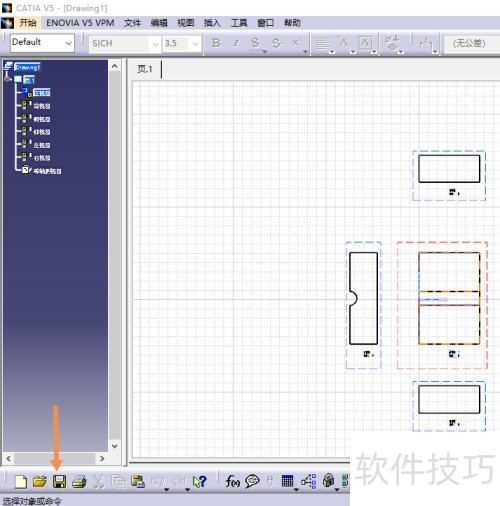

4、 最后一步，保存文件即可。

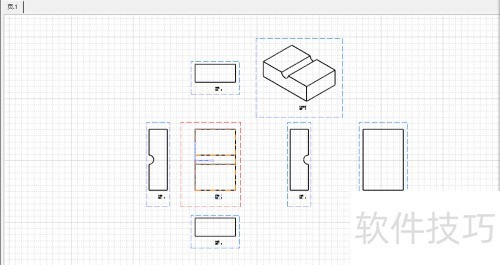

5、 从图中可见，采用CATIA生成工程图十分便捷，若零件结构更复杂，传统CAD绘图则会面临较大困难。
