UG工程图是传达设计意图的关键手段，一份优质的图纸应具备布局整洁、尺寸标注清晰等特点。初学者常因软件版本不同或操作不熟练，对UG制图感到困难。实际上，UG具备强大的制图功能，一旦掌握技巧，其出图效率与效果远超多数同类三维软件。掌握基础设置尤为关键，合理配置默认参数后，每次新建图纸都能自动应用，大幅提升工作效率，减少重复操作，使绘图过程更加流畅、规范，为后续设计与制造提供可靠依据，是提升工程表达质量的重要一步。

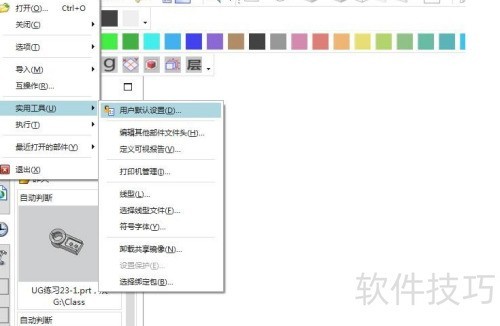

1、 启动NX软件，新建任意名称的文件，单位设为毫米；进入建模模块后，依次点击文件、实用工具，打开用户默认设置选项。
2、 在基本环境的栅格设置中，取消勾选图纸页上的栅格显示与捕捉功能。

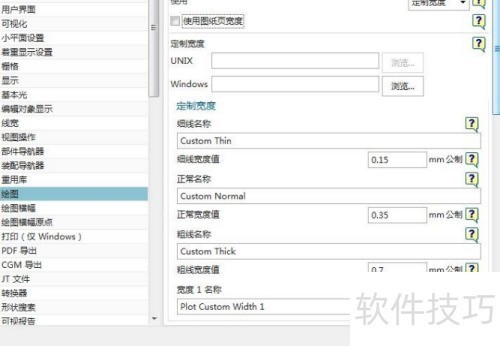

3、 在基本环境的绘图选项中，将颜色设为白底黑字，线宽按图2所示选择自定义三个宽度，并根据实际需求设定具体数值。

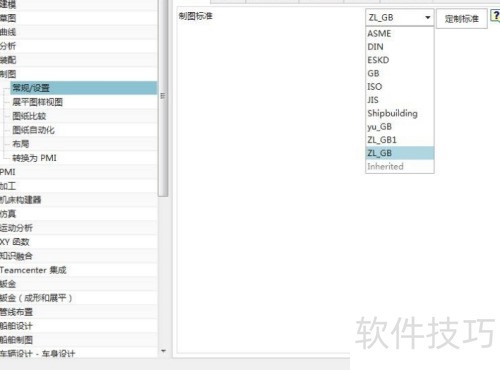

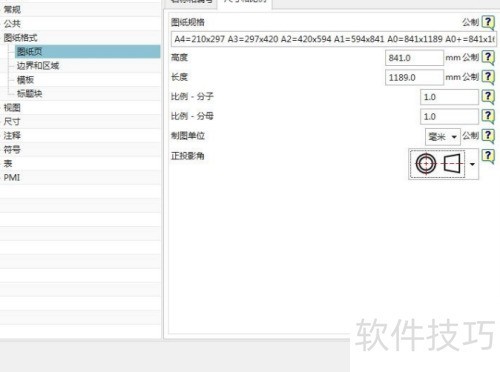

4、 在制图软件中，进入定制标准下的图纸设置，将正交投影角调整为第一象限。A4图纸通常使用纵向布局，需将图纸尺寸设为297×210毫米，其余参数保持默认即可。

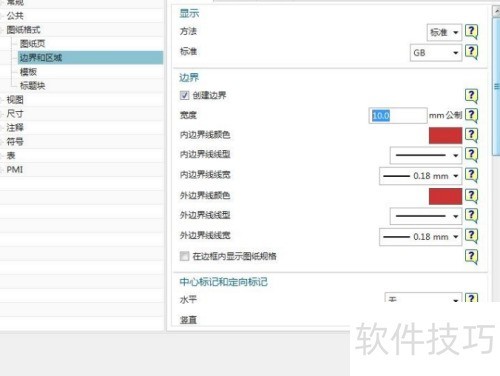

5、 在制图的一般视图设置中，勾选显示边界选项。

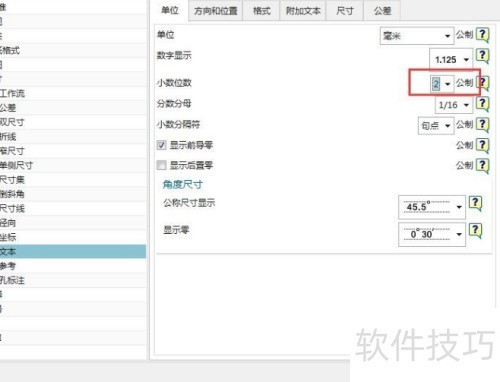

6、 在制图的尺寸文本设置中，按实际需求调整小数位数等相关参数。

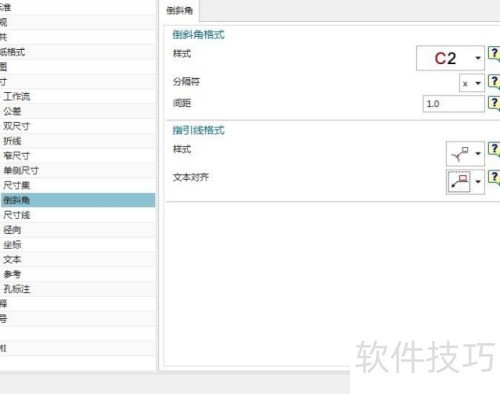

7、 在制图的尺寸设置中，倒斜角的间隙因子设为0.0，部分用户偏好采用5×45°标注方式，文本格式选择第三项5×45，符号则设定为5×5。

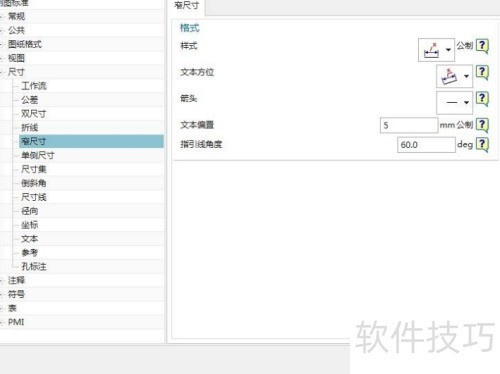

8、 在制图的尺寸设置中选择窄尺寸选项。
9、 在制图模块的公共选项中设置直线箭头样式。

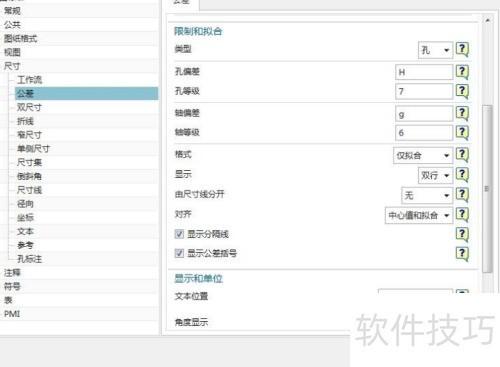

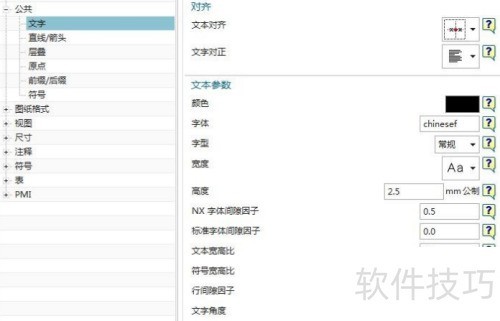

10、 在制图的注释文字设置中（见图9），对称公差字体高度设为3.175，上下偏差公差字体高度设为2.0，此项需在绘制工程图时单独调整。
11、 在制图软件中，进入尺寸单位设置，需勾选抑制尾零；若图纸要求角度带小数，可将名义角度格式设为45.5°。同时，在注释半径设置中，将参数A设为0.0，以确保标注精度符合规范要求。
12、 在制图菜单中设置坐标参数。
13、 在制图模块的公共设置中调整直线与箭头样式。
14、 在制图菜单的视图选项中设置剖面线。
15、 在制图菜单的视图选项中设置剖切线。
16、 在制图菜单的视图标签中进行设置。

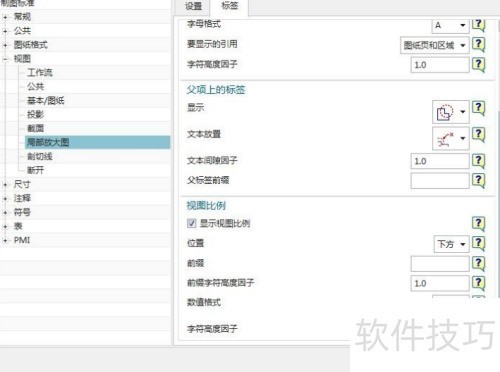

17、 在制图菜单的视图标签下找到详细选项进行设置。
18、 在制图菜单的注释选项中设置区域填充。
19、 在制图模块的注释编辑器中设置几何公差符号。

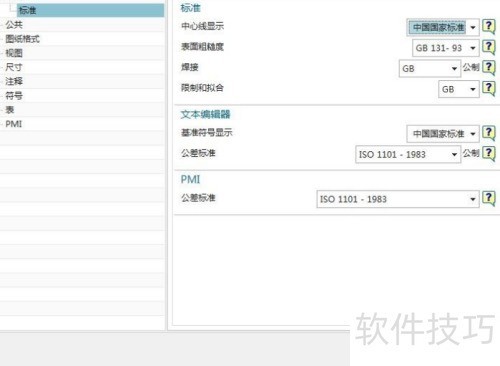

20、 在制图菜单的实用符号中选择标准进行设置。

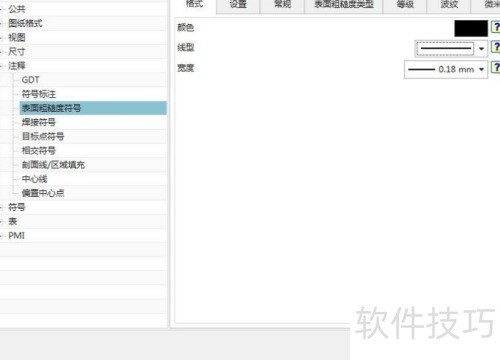

21、 在制图的表面粗糙度符号设置中，一般文本大小可调整为2.5。
22、 至此，UG工程图的设置已基本完成，点击用户默认设置对话框右下角的确定按钮即可保存配置。重新启动软件后，这些设置将自动生效，可直接用于后续工作。
23、 以上内容源自网络，仅供参考，若与实际情况有出入，恕不负责。请使用者自行甄别采纳，感谢原作者ug9.0的分享，愿大家喜爱温戴。
