使用CAD绘图时，有时图形内容不多，但文件体积却异常庞大，严重影响操作流畅性，常规清理手段往往效果不佳。
1、 通常情况下，使用purge命令可清除CAD中大多数残留垃圾，但某些CAD文件中可能包含无法通过常规命令识别和删除的冗余DGN数据字典。自AutoCAD 2015起，清理功能得到增强，能够识别并清除孤立的DGN数据。然而，对于2015之前版本的AutoCAD，该类数据无法自动处理，必须通过手动方式逐一排查并删除，以确保文件的整洁与高效运行。

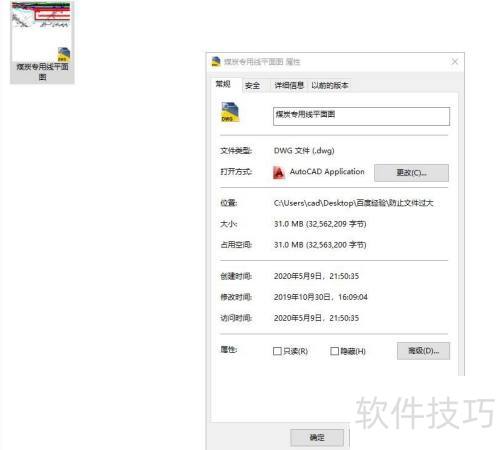

2、 如上图所示，CAD初始文件大小为31M。

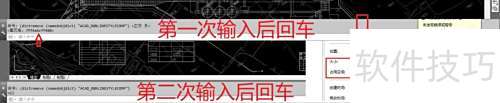

3、 第一步：在CAD命令行中输入(dictremove (namedobjdict) ACAD_DGNLINESTYLECOMP)并回车，若返回nil则表示删除成功。随后将文件另存，此时文件大小由原来减小至25.7M，说明冗余数据已被清除，有效减小了文件体积。
4、 此步骤可清除CAD中冗余的DGN线型信息，据称仅适用于AutoCAD 2012至2014版本。

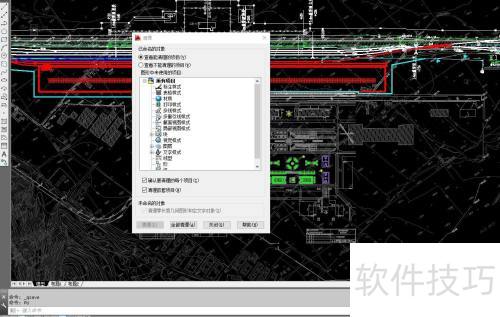

5、 第二步：执行PURGE清理命令，通常选择全部清理。此时软件可能出现卡顿，需耐心等待约十几秒，待清理对话框再次弹出，表明清理已完成。关闭对话框后保存文件，可见文件大小由原大小缩减至21M，体积缩小了三分之一。

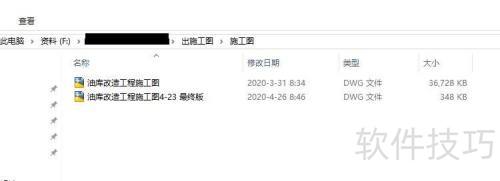

6、 曾有一个简单的施工图文件，原大小近40M，经过第一步清理后缩减至5M，再执行第二步清理并保存，文件进一步缩小至177KB，体积减少超过99%，内容毫无损失，最终完成版施工图仅348KB。
