Pro/E是一款知名的三维绘图软件，具备强大的建模功能。当完成图形设计后，若需查看内部结构，可借助剖面图实现。下面介绍如何创建剖面图的方法。

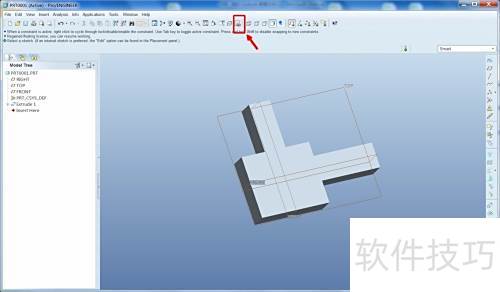

1、 开启视图管理
2、 选取剖面工具

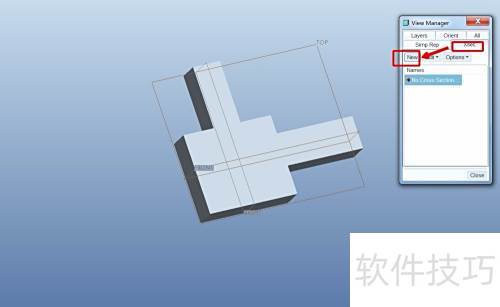

3、 新建剖面选项
4、 我们采用基准面创建方式，选定所需剖切的基准面后点击完成即可。

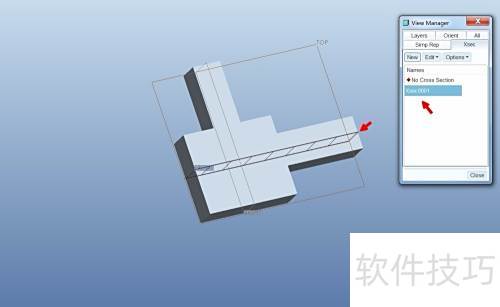

5、 双击生成剖面图
6、 剖切后所呈现的剩余部分所示。

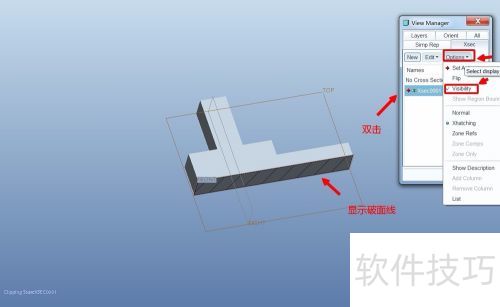

7、 点击可显示剖切线，便于清晰查看剖切细节。
Pro/E剖面图制作技巧
