NE-GQ6000N-POS是一款专用于超市监控系统的字符叠加器，可兼容并口与串口POS机。它在不影响原有设备正常运行的前提下，通过接口实时采集收银数据，并将POS机打印内容清晰叠加显示在监控画面中，便于同步查看交易信息，提升收银监管效率与安全性，适用于各类需要收银可视化监控的商业场景。
1、 安装前请仔细查看拓扑图

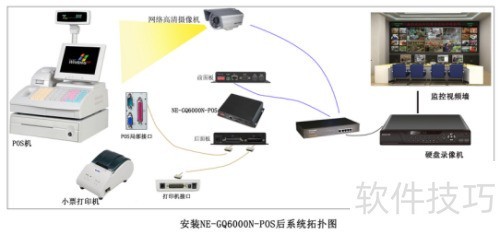

2、 安装后的拓扑图，你能发现两幅图的差异吗？

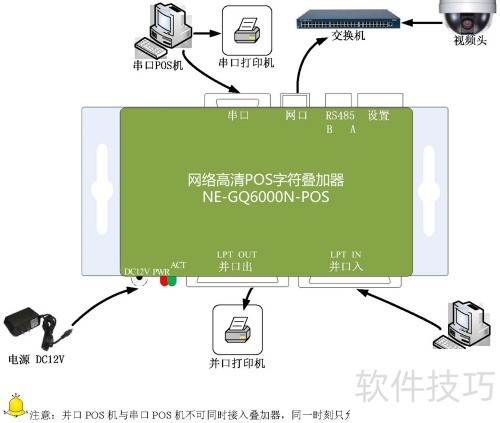

3、 系统安装示意图如下所示
4、 电源：
5、 设备配备专用抗干扰稳压电路，支持直流12至24伏输入，随附220伏转12伏电源适配器。通电后，电源指示灯亮起，工作指示灯开始闪烁，表示系统正常运行。
6、 网络已连接
7、 用网线将叠加器与摄像头所在局域网的交换机相连。
8、 连接方式说明
9、 并口POS机安装步骤详解
10、 断开POS机与小票打印机之间的并口线，将POS机的连接线接入叠加器主机的LPT IN接口，再使用原装并口线将小票打印机连接至叠加器主机的LPT OUT接口，完成所有连接后接通电源，设备即可正常运行。
11、 并口线不支持热插拔，必须在断电时连接，否则设备将无法正常工作。
12、 串口POS机安装步骤详解
13、 断开POS机与小票打印机的串口线，改用一分二线缆，将POS机同时连接小票打印机和叠加器主机，连接完毕后通电即可正常运行。
