DXP广泛应用于电子科技与工业生产领域。
1、 打开DXP原理图，图中包含五个元器件，分别标号为红框1、2、3、4、5。
2、 进入PCB板界面，点击设计选项。
3、 点击红框3中的导入更改选项以选择子菜单。
4、 工程更改顺序中仅显示四个元器件，红框1处缺少一个元件。
5、 这显然不合常理。

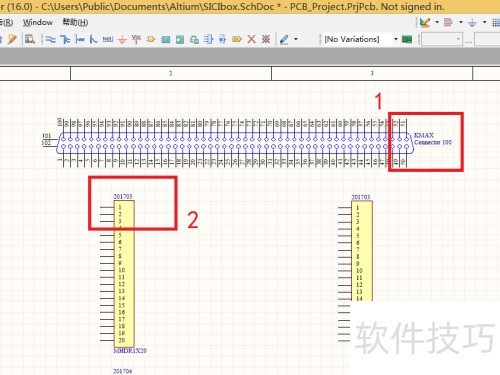

6、 经检查，KMAX器件未被复制，如红框1所示。
7、 201705（红框2）已被复制。
8、 双击打开201705的属性窗口，可见其类型显示为standard。

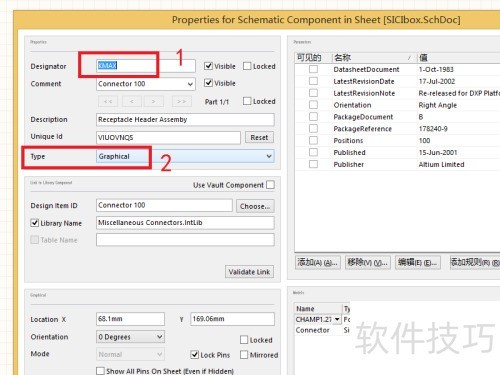

9、 再次打开KMAX的属性窗口（红框1），发现其类型显示为图形化（红框2）。

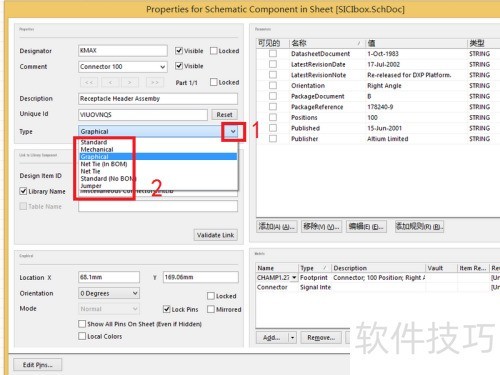

10、 点击类型右侧的下拉箭头（红框1）；
11、 在下拉菜单中选择standard选项（红框2所示）。
12、 点击红框3中的确定按钮。
13、 切换至PCB模式，执行导入更改操作（如红框1所示）。
14、 这时，我们注意到情况有了变化。

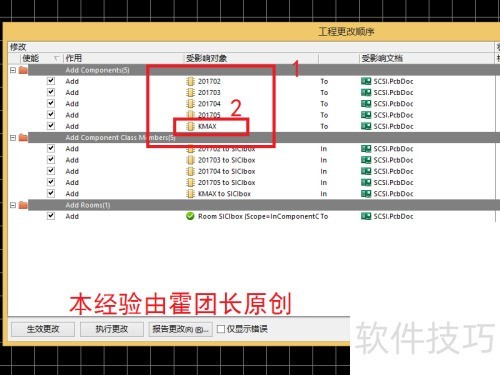

15、 工程变更中，被复制的元器件共5个，位于红框1区域。
16、 红框2位置新出现了之前未见的KMAX标识。
