使用数控切割设备时，需对零件进行排版编程，过程中常产生余料，需插入小零件填补。为避免小件过多，常需调整排版图以平衡数量。每次修改都需重新编程，耗费大量时间和人力。如何高效快速地修改排版文件？本文将为您介绍一种便捷的优化方法，帮助您提升排版效率，减少重复操作，节省成本，实现更智能、更灵活的切割排版流程。
1、 排版时通常保存两种文件格式：一种为CAD默认格式，另一种为DXF格式，后者主要用于编程处理。
2、 该CAD默认格式为块文件，编辑更高效，因此需在以块形式保存的默认排板文件中进行小部件的替换与修改。

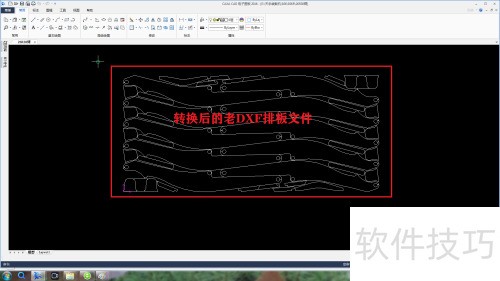

3、 在fastCAM软件中将原始文件转换为DXF格式，转换后的文件已包含编辑路径信息。

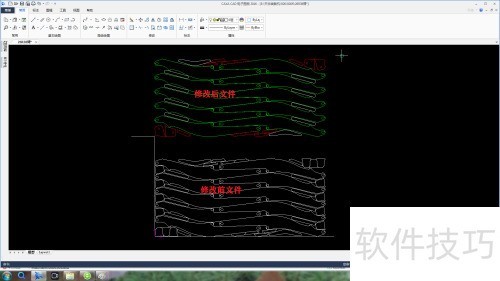

4、 将转换后的DXF文件复制，并粘贴到已调整好格式的排版文件中。

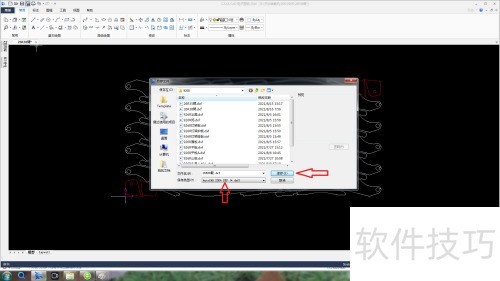

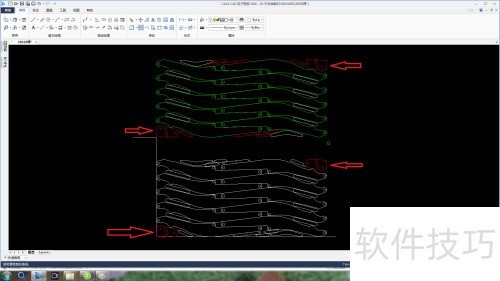

5、 删除原DXF文件中需要替换的部分，将修改后的块内容复制或移动至该文件，移除默认的排板块，最后将文件另存为新的DXF格式，即可进入编程阶段。
