多数函数或任意波形发生器为双通道，实现四路同步输出需借助外部扩展或多台设备联动。
1、 掌握原理

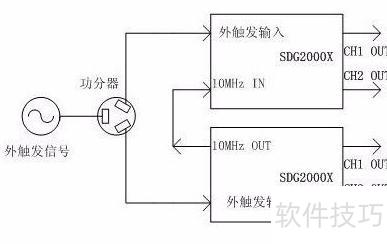

2、 函数任意波形发生器不仅能输出标准信号、任意波形和多种调制信号，还具备10MHz参考时钟的输入输出及外部触发功能。利用10MHz参考时钟可实现两台设备的时钟同步，同步后可获得四路基于统一采样时钟的信号输出，提升系统协同工作精度。下图为两台信号源时钟同步的连接示意图。
3、 实物互联

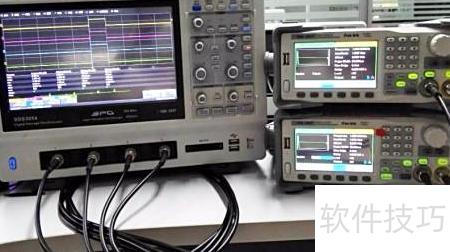

4、 两台信号源通过后板的10MHz IN/OUT接口连接，其中一台设为主时钟，输出10MHz参考信号，另一台作为从时钟接收该信号。外触发信号经功分器同时送入两台设备，用于同步启动四个输出通道。图示为实际连接示意图，展示了设备间完整的时钟与触发连接关系。

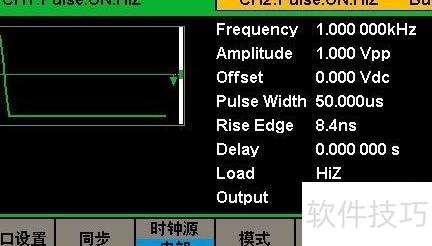

5、 设定信号源主时钟
6、 信号源设为时钟模式

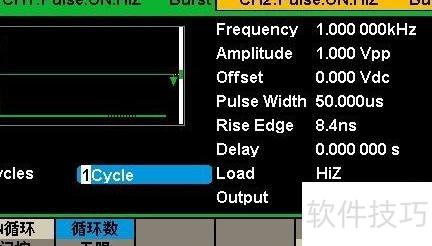

7、 配置Burst信号参数
8、 5菜单所示，设置频率1KHz、幅值1Vpp、正脉宽50μs的脉冲信号进行Burst输出。
9、 将波形设为脉冲，频率1kHz，幅值1Vpp，脉宽50μs，工作模式为单周期突发，触发源选择外部，四个通道均按此参数配置。
10、 信号源接通道
