控制器说明
1、 控制器功能说明
2、 表格程序控制器是北京表控科技推出的一款新型可设置控制器，具备多路开关量输入与输出控制端口，支持多行程序运行，能快速实现设备自动化控制。无需编写代码，通过直观的表格方式进行功能设置，轻松完成定时及程序控制任务。操作简便，特别适合不熟悉编程的用户使用，大幅提升了设备控制的便捷性与效率。
3、 基础功能
4、 可实现程序定时、顺序控制、逻辑操作及继电器点动与锁存，支持点动开关、软启动、自锁和延时开关等多种功能。
5、 应用范围：
6、 广泛应用于各类工业自动化控制场景，涵盖机械、服装、纺织、食品加工设备的自动操控，以及电器与家用电器的智能管理。同时适用于机械臂操作、照明系统、节能装置、交通管理、喷泉运行、液位监测、电机调控、注塑机械控制，并推广至大中小学实验教学与科技普及等多个自动化应用领域。
7、 配置示例：
8、 为帮助用户更好掌握定时程序控制器的使用，我们将持续分享各类应用实例。本文介绍其中一种基础功能——异步电机位置控制的设置方法，仅需配置四行数据即可完成。

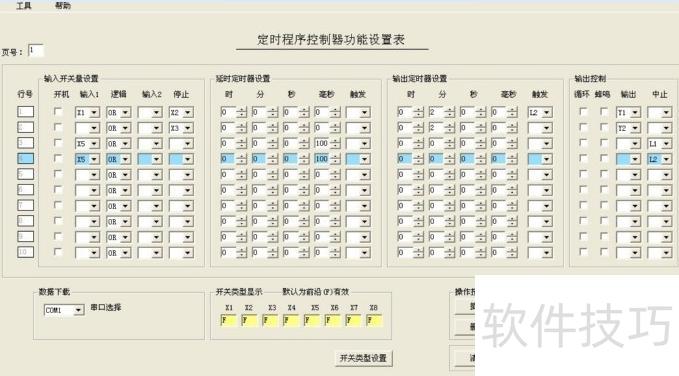

9、 详细配置请见下图，点击或放大查看清晰大图。
10、 设计需符合规范
11、 通过传感器监测电机位置，实现到位换向或停止，支持手动启停操作。
12、 设定依据：
13、 本例用于控制单台电机运行，多台电机控制方法类似。
14、 X1为手动启动按钮，X5为手动停止按钮。
15、 将X2、X3端口连接至光电开关传感器。
16、 首行程序控制电机正向运转，次行程序控制电机反向运转，两段程序的定时器均设定为运行2分钟，该时间应超过电机单程运行所需时间。
17、 按下手动开关X1后，系统启动，Y1输出信号驱动电机正向运转。当电机运行至传感器X2感应位置时，第一段程序停止执行，电机随之停转。由于程序设定在第一段停止时触发第二段程序L2启动，此时输出定时器开始计时，Y2输出信号使电机反向运转。当电机反向运行至传感器X3所在位置时，第二段程序停止运行，Y2输出中断，电机停止在X3位置。至此，整个运行周期结束，设备完成一次完整的正反转控制流程。
18、 按下启动开关X1，电机随即开启新一轮工作周期，运行模式与前次一致。
19、 按下停止开关X5后，经100毫秒延时，第三、四行程序将中断第一行L1与第二行L2的执行，从而实现电机的手动停机操作。
