F43X电能质量分析仪支持LOGGER模式，可对电压、电流、功率、能量及谐波等四百余项电参数进行选择性记录。本文以电压与电流谐波的记录为例，介绍该模式的操作方法。此类数据记录可作为谐波分析报表软件的原始数据来源。在实际应用中，需先将记录数据导出为txt格式文件，以便后续处理与分析，确保数据的完整性与可用性。

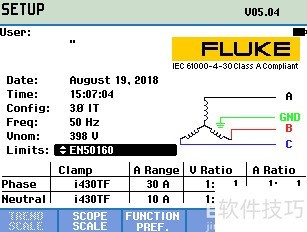

1、 开机后，依次按下SETUP键和F3键，进入测试设置界面。根据实际线路情况，依次设置接线方式、频率、电压等级、测试标准、测试电压、电流变比、电流量程及电流钳类型等参数。各项设置完成后，屏幕显示将所示。

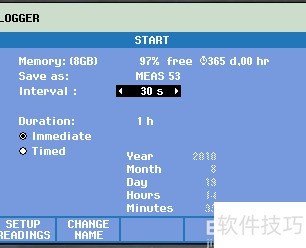

2、 正确设置记录仪并完成正常测试后，导出的数据才合格可用，否则可能造成谐波报表异常。按下设备面板上的LOGGER键，即可进入记录模式界面，具体所示。

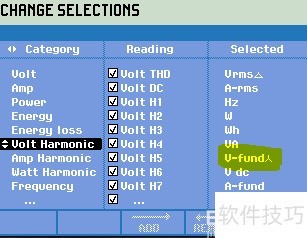

3、 按下F1键可进入测试项目选择界面，所示为电压谐波选项页面，基波电压为必须选择的项目。
4、 电流谐波选择界面，基波电流为必选项目。

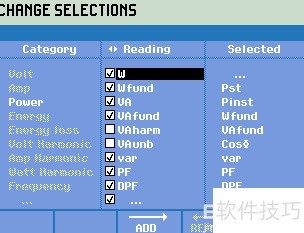

5、 功率选择界面示，若仅关注电压电流谐波数据，可忽略此项设置。
6、 确认电压电流基波数据已选中后，按下F5键（OK）即可完成logge测试记录项目的设置。

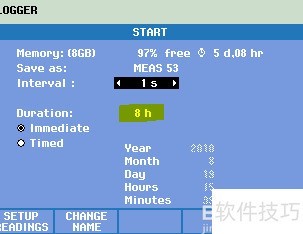

7、 在返回界面设定记录间隔、持续时间与开始时间后，按下F5（START）键启动LOGGER模式，开始记录测试数据。待测试结束后保存结果，即可完成谐波数据的测试与记录全过程。
