在Cadence中绘制跨页总线时，若总线与端口无法连接，可检查端口属性设置是否匹配，或通过网络标签实现跨页连接。
1、 先尝试单线连接，确认单根线可成功接入PORT端口，具体所示。
2、 总线放置时无吸附提示，表示连接失败。
3、 方案如下

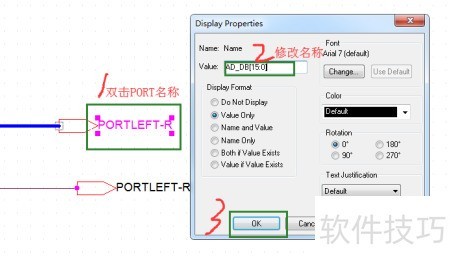

4、 按照图示三步操作，将PORT名称修改为与总线名称相同。

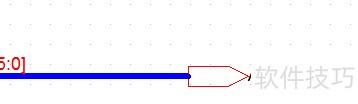

5、 此时重新连接，发现总线已能与端口正常连通。
