在Altium Designer中绘制圆形Polygon Cutout，可通过放置椭圆选区并调整属性实现，具体步骤如下。

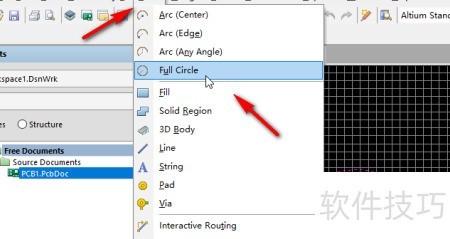

1、 在PCB编辑器中选择放置全圆命令，操作所示。

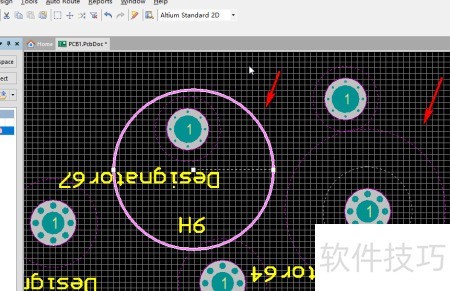

2、 在机械层绘制一个圆形区域，用于定义禁止覆铜的范围。

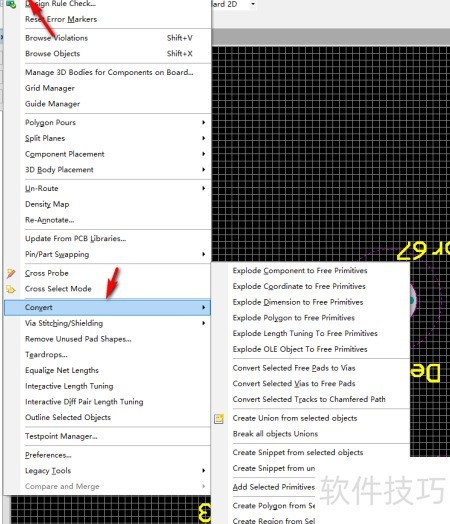

3、 选中已绘制的圆形区域，在工具菜单的转换选项中，找到根据所选图元创建开窗并点击执行，操作位置所示。

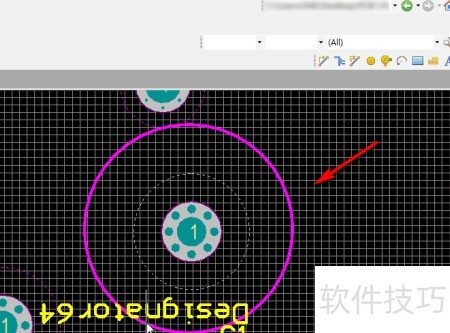

4、 拖动圆环，生成所示的虚线圆环。
5、 双击虚线框，将层设置为顶层或禁止布线层均可，实心圆环可删除，随后进行覆铜操作即可生成圆形多边形，具体效果所示。
