本教程ANSYS-CFX管道流动分析系统讲解如何利用ANSYS与CFX软件对管道内流体流动进行数值模拟，全面呈现流速与温度在管道内的分布特征，为管道结构的设计与性能优化提供科学的理论支持。由于内容详实、图示丰富，整个教程被划分为三个部分逐步展开：第一部分为管道分析ICEM-CFD网格划分，重点介绍几何建模与高质量网格的生成方法；第二部分为管道分析CFX-Pre前处理，涵盖边界条件设定与求解参数配置；第三部分为管道分析CFX-Post后处理，演示结果的可视化与数据分析。当前内容为第一部分，详细指导用户完成ICEM-CFD中的网格划分流程，确保模拟计算的基础准确性与可靠性，为后续仿真步骤打下坚实基础。

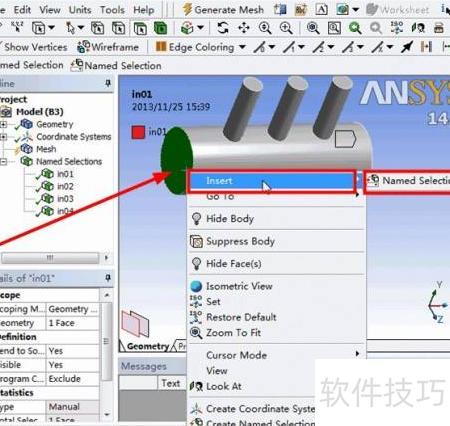

1、 承接前文管道分析ICEM-CFD网格划分（2/3），接下来进行出口设置，选取图示表面，右键点击后选择Insert中的Named Selection，操作方式所示。

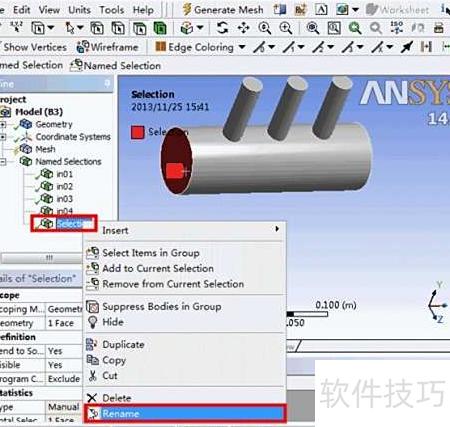

2、 此时可查看左侧栏，第五个面已添加，需进行命名。点击Selection，右键选择Rename，操作所示。

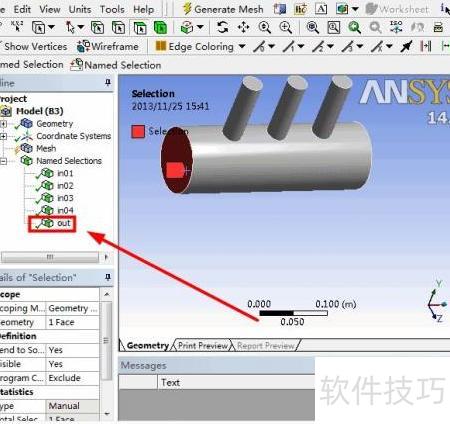

3、 将出口命名为out，完成出口面创建，效果所示。

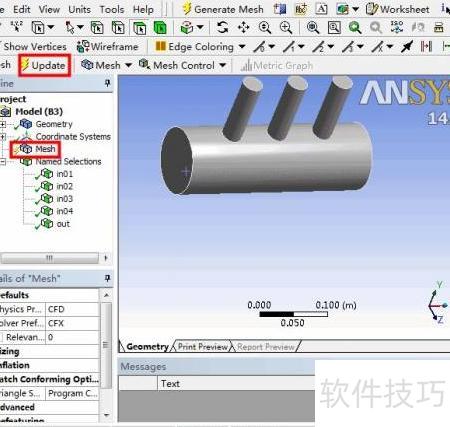

4、 选择Mesh选项进入网格划分模式，点击上方Update按钮进行更新，操作所示。

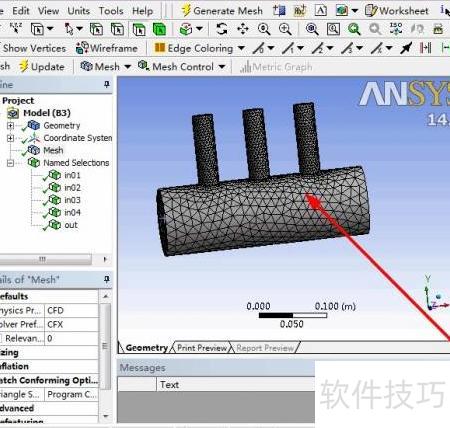

5、 网格划分完毕，结果所示。

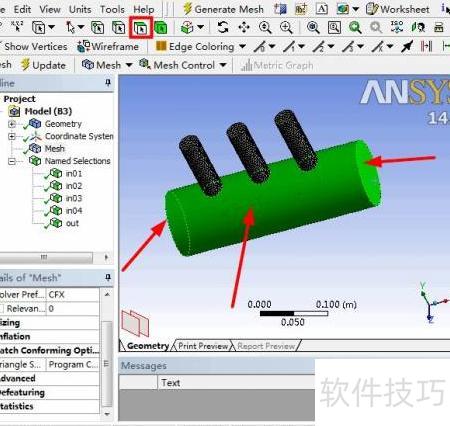

6、 绘制网格后发现大圆柱部分网格过疏，现需进行细化。使用选择面工具，按住Ctrl键，选取图示的三个面，具体操作所示。

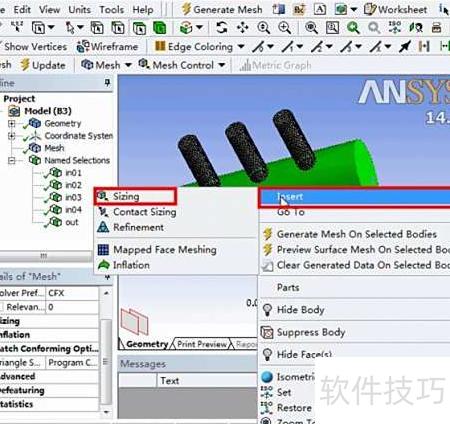

7、 右键点击，依次选择插入和尺寸，操作所示。
8、 将细化面尺寸设为4mm，可根据需求调整。网格越密，计算精度越高，但相应地会增加资源消耗和计算时长。

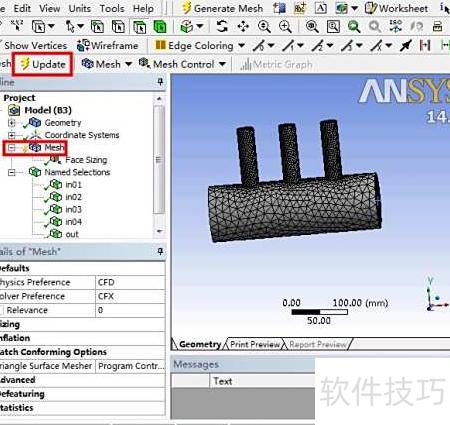

9、 选择Mesh选项进入网格划分模式，点击上方Update按钮完成更新操作。

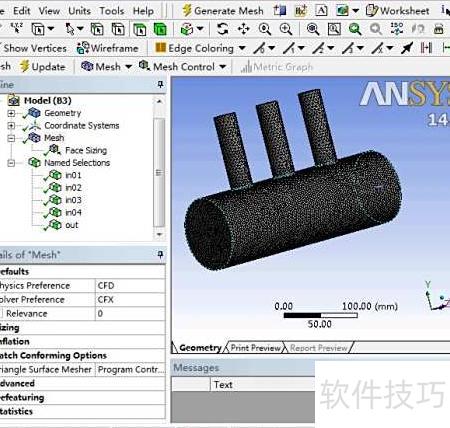

10、 网格细化后效果所示
11、 管道分析ICEM-CFD网格划分将分三部分陆续发布，分别为第一部分、第二部分和第三部分，每部分依次编号为（1/3）、（2/3）和（3/3），系统讲解网格划分的完整流程与关键技术，便于读者循序渐进地学习和掌握相关内容。
