讲解CAD绘制罐体图形符号的详细操作流程。

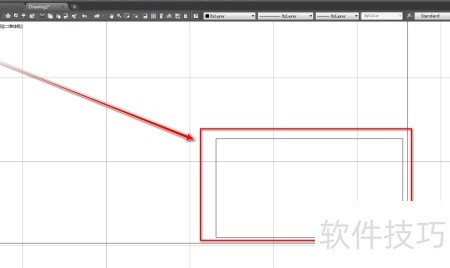

1、 启动CAD软件，选用矩形工具在绘图区域绘制一个矩形，具体所示。
2、 用直线工具画一条竖线和一条斜线，所示。
3、 利用偏移功能，对矩形与斜线进行相应移动，效果所示。
4、 用修剪工具去除多余线段，具体操作所示。
5、 用镜像功能将两条斜线复制到竖线右边。
6、 用填充工具将斜线与矩形之间的区域涂成实心黑色，效果所示。
7、 选中竖线后用删除工具去掉，即可得到罐体图形符号，所示。
https://soft.zol.com.cn/1082/10825407.html
soft.zol.com.cn
true
中关村在线
https://soft.zol.com.cn/1082/10825407.html
report
414
讲解CAD绘制罐体图形符号的详细操作流程。
1、 启动CAD软件，选用矩形工具在绘图区域绘制一个矩形，具体所示。

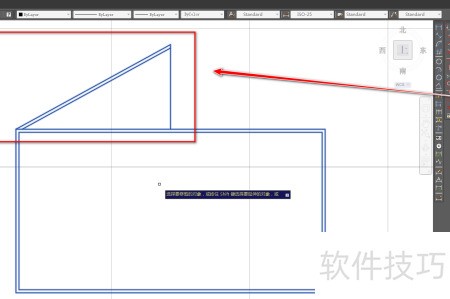

2、 用直线工具画一条竖线和一条斜线，所示。

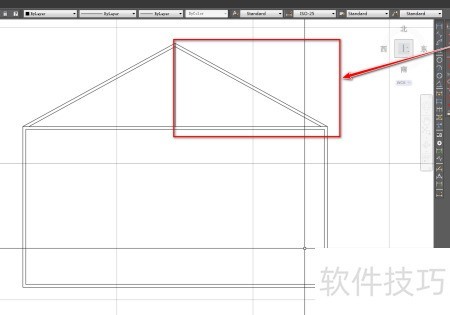

3、 利用偏移功能，对矩形与斜线进行相应移动，效果所示。
