处理对称几何时，HyperMesh先对半边几何划分网格，再通过镜像映射生成完整网格，具体操作步骤如下。

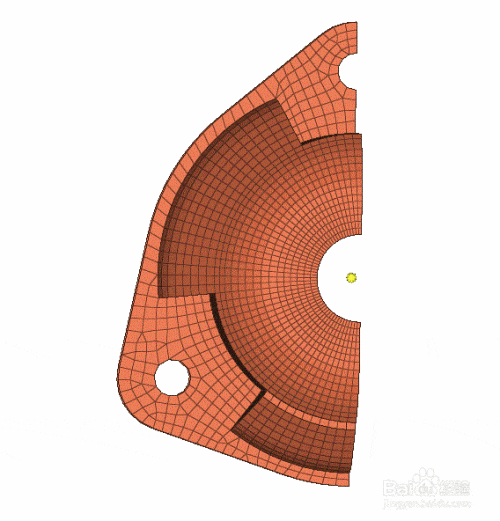

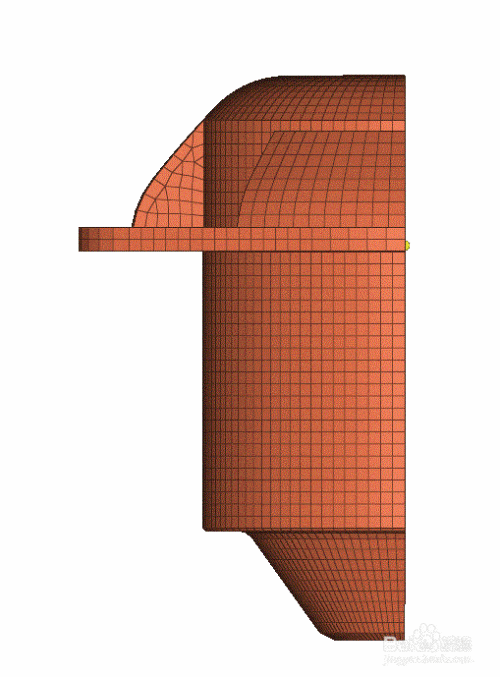

1、 观察几何对称特性，仅绘制半幅网格，示意如下：
2、 点击工具菜单中的反射选项。
3、 点击红色框内的element，选择所有三维实体网格以便后续处理，所示。

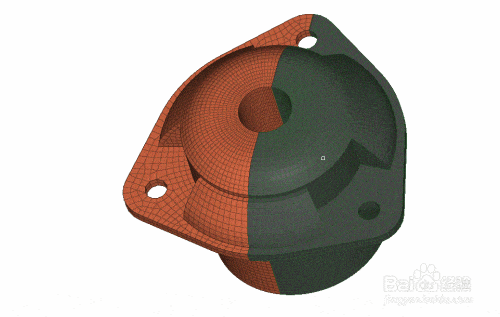

4、 选中displayed以全选所有网格，接着点击duplicate进行复制操作。复制完成后，在自动弹出的面板中选择current comp，将副本添加至当前组件。随后点击红色边框内的下拉箭头，进入映射方式设置界面，并按要求调整映射模式，确保配置符合后续处理需求。

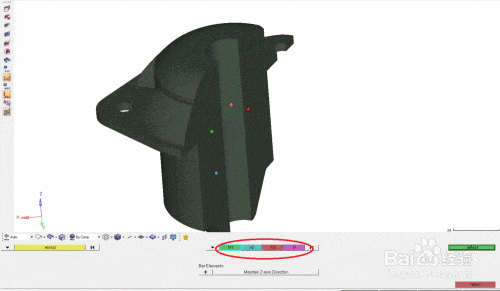

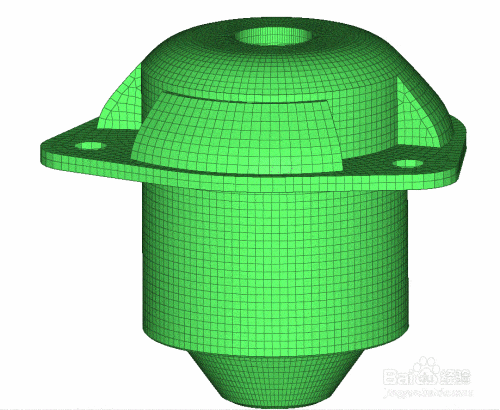

5、 通过选取N1、N2、N3三个点确定对称面，选择对称操作，点击reflect按钮，所示完成操作。

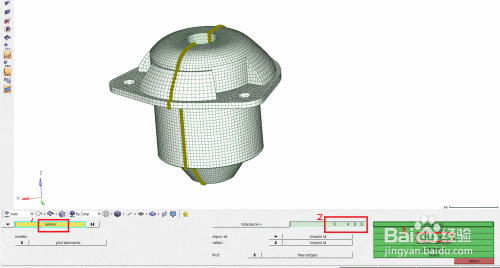

6、 进入工具菜单选择边，合并网格两半连接面的节点，操作所示。

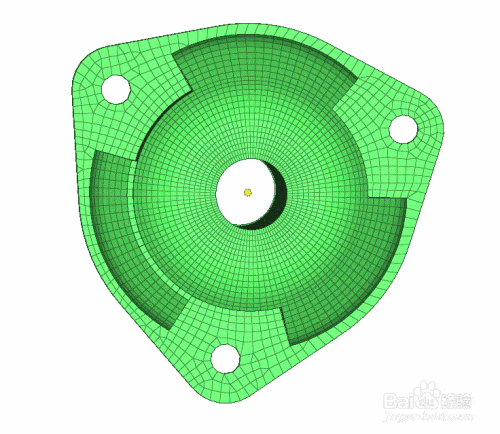

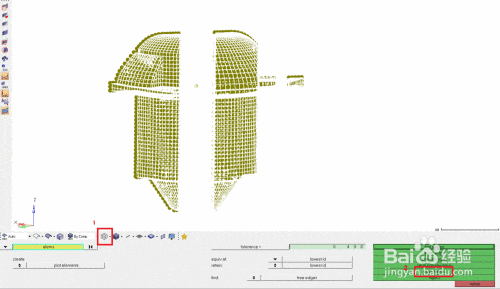

7、 点击白色立方体，使网格变为透明，再点击equialence，节点将自动合并，效果所示。
