平升泵站远程控制系统用于城市供水加压泵站的远程监控与管理。
1、 远程监控
2、 实时监控设备的电压、电流、频率、运行状态及控制模式等参数。
3、 实时监控压力、流量、水位及阀门开度等参数。
4、 智能调控
5、 可远程手动或按逻辑启停潜水泵，并调节出口流量。
6、 可远程手动或按逻辑控制电动阀门开关。
7、 通信网络
8、 通过ADSL、光纤或网线连接时，可实现视频实时监控。
9、 支持GPRS、CDMA、NB-IOT通信远程拍照，3G和4G网络下可实现视频传输功能。
10、 水质安全防护
11、 实时监测水质余氯、pH值及浊度等关键参数。
12、 监控现场安全、设备检查及环境状况。
13、 紧急报警
14、 具备设备故障报警及参数越限采集报警功能。
15、 具备红外侦测与入侵报警功能，可自动上传警报图片。
16、 深度解析
17、 分析采集数据，评估水泵效率，提供设备改造建议。

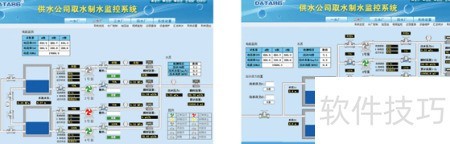

18、 自动生成报表与曲线，提升办公自动化效率。

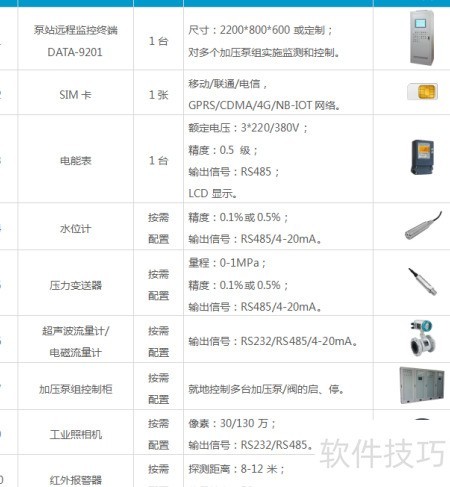

19、 单点现场监控

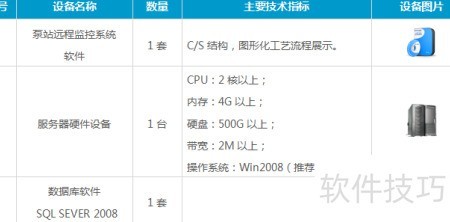

20、 监控中枢
21、 项目需求明确
22、 华北油田万庄生活区的生活用水由东、南、西、北四个恒压供水泵站共同保障，各泵站水源来自1至3口井。目前系统依赖人工值守，共需32名工人轮班作业，全天候运行，导致管理成本居高不下。
23、 为降低泵站运营成本，管理部门计划将其全部升级为无人值守的自动化系统，仅保留少量维护人员，确保泵站稳定高效运行。

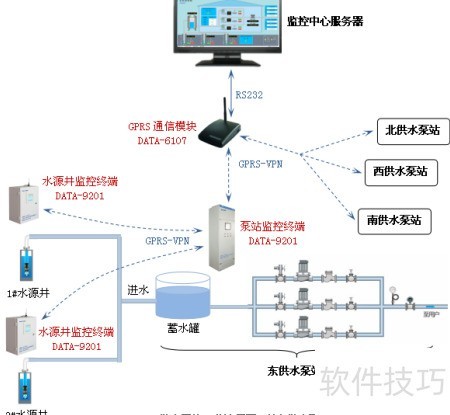

24、 工艺流程示意图
25、 通信与网络构建
26、 小区东、南、西、北各设有一个泵站，若采用有线传输方式，布线复杂，施工难度大、周期长且成本较高。由于小区内GPRS信号稳定，使用GPRS通信可确保数据实时传输，满足监控需求，同时具备改造便捷、投资少、工期短等优势，因此最终选定GPRS无线传输方案作为系统通信方式。
27、 由于监控中心无法接入互联网，且水源井与泵站监控设备需实现自主通信，系统须采用VPN专网组网方式，每台设备均配备GPRS-VPN专网SIM卡，确保数据安全传输与稳定通信。
28、 系统功能完善
29、 供水泵站内安装主监控终端DATA-9201，实时采集水罐水位、管网压力与流量及泵组运行状态，依据管网压力变化自动调控加压泵组启停与运行参数，实现智能化控制。
30、 水源井监控终端DATA-9201作为子单元，安装于各井泵房，每套设备对应一口水源井。实时采集水位、流量、水泵累计运行时长及工作状态，并依据供水泵站蓄水罐水位和各泵运行时间，智能调控各井向水罐补水，实现自动化运行管理。
31、 各泵站及水源井的水泵运行状态、管道压力、流量、水罐水位等参数实时传至监控中心；一旦数据异常或设备故障，系统即刻向管理人员手机发送报警信息。
32、 自动供水原理揭秘

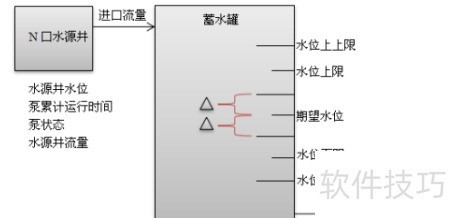

33、 自动供水系统由供水泵站蓄水罐和水源井两部分组成。
34、 在供水泵站的蓄水罐端，监控终端DATA-9201实时采集水位数据，设定目标水位、允许波动范围△及四个水位报警阈值。系统依据当前水位状态与变化趋势，计算所需供水流量；当水位低于安全值时，自动关闭加压泵组，停止供水，确保运行安全。
35、 水源井监控终端DATA-9201实时采集水位、流量、水泵运行状态及累计工作时间等数据，依据水泵状态与运行时长智能选择启停泵组，实现各井水泵均衡使用。同时，根据泵站终端下达的流量需求，自动控制水泵启停，为蓄水罐补水，确保罐内水位始终维持在设定范围内，保障供水稳定高效。
36、 效果显著
37、 升级改造后的供水系统可在高峰与低峰时段均保持水罐水位处于理想区间。主从监控终端依据水位智能调节水源井水泵的启动数量及运行时长，有效防止水泵频繁启停和空转，提升运行效率与稳定性。
38、 泵站远程监控系统建成运行后，显著提升了水泵工作效率，节约了大量电能，减少27名值守人员，实现无人化管理，有效达成减员增效目标。
