简要介绍如何使用理正工程勘察CAD9.0制作柱状图。

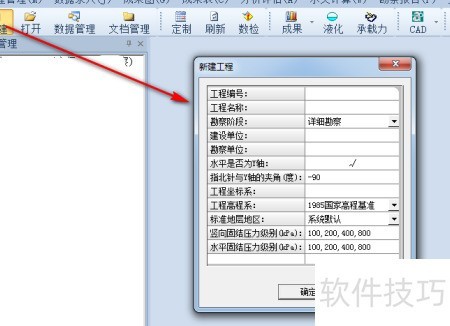

1、 启动理正工程勘察CAD9.0，选择菜单中的新建按钮，系统将弹出新建工程的设置窗口。
2、 在对话框内填写工程信息，设定平面图标坐标系等相关参数。

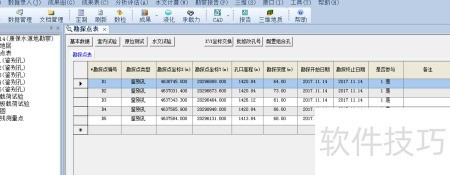

3、 双击数据管理框中的勘探点表，在右侧依次添加钻孔信息。

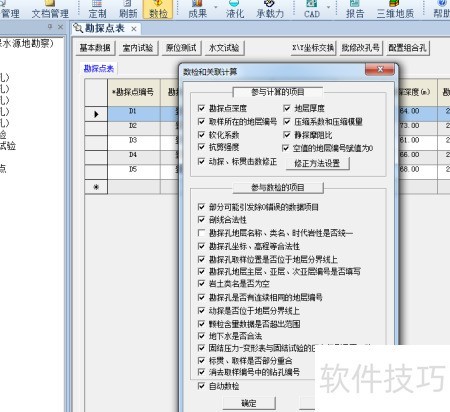

4、 添加钻孔数据后，点击菜单中的数检，即可弹出检查与计算的对话框。
5、 数检完毕，确认无误后即可生成柱状图。
6、 在菜单栏点击CAD，从下拉选项中选择CAD2008即可进入该软件界面。
7、 在CAD2008中，进入勘察CAD菜单，选择柱状图功能，点击生成单孔柱状图即可完成操作。

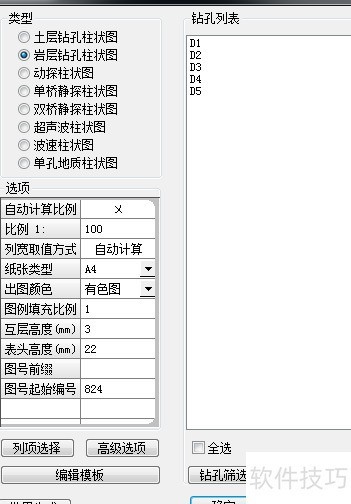

8、 显示钻孔柱状图设置窗口。
9、 岩层钻孔柱状图类型
10、 选用A4纸张，设置出图为彩色，取消自动计算比例，手动输入比例为100，其余参数保持默认设置。

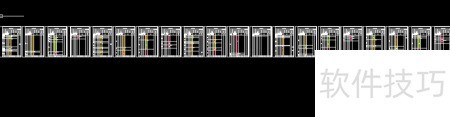

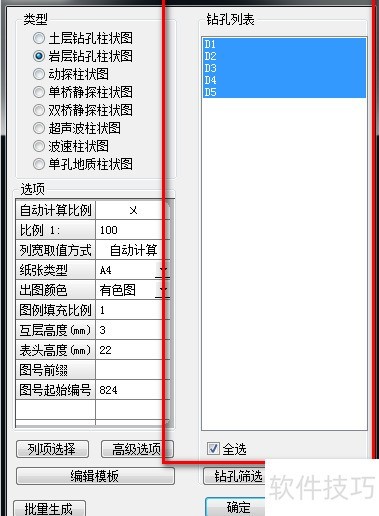

11、 在钻孔列表中点击钻孔号可选择需生成柱状图的钻孔，若需全部生成，可在下方勾选全选选项。
12、 点击确定后，在空白区域单击以生成柱状图。
