如何在SOLIDWORKS中绘制内螺纹孔并进行阵列？

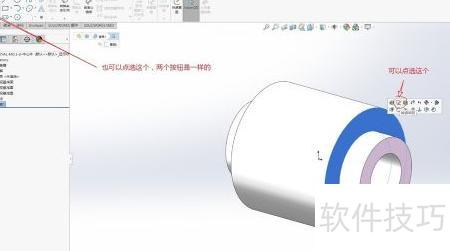

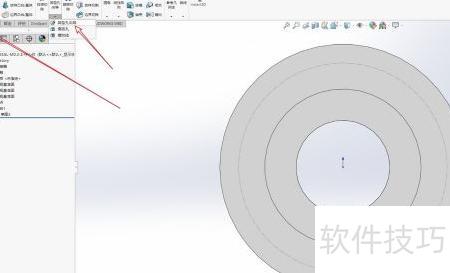

1、 打开上次绘制的旋转体，选取一端平面作为草图基准面，参照图示操作。

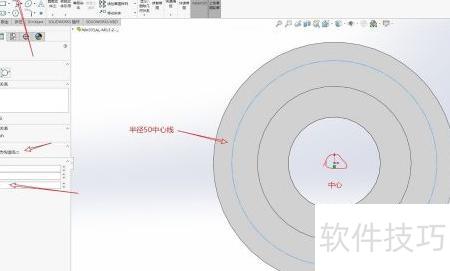

2、 选用画圆功能，以旋转体中心为圆心绘制半径50毫米的圆，具体见图示。

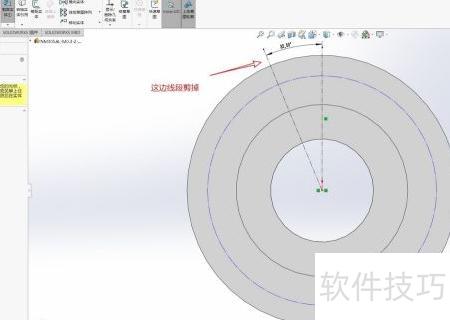

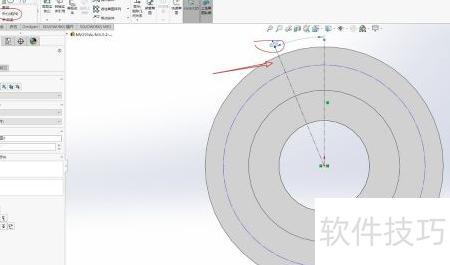

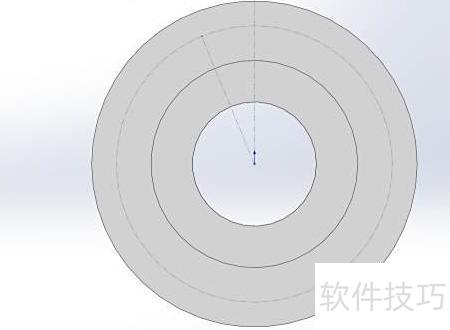

3、 绘制22.5度中心线夹角，剪除多余线条，完成草图后退出。

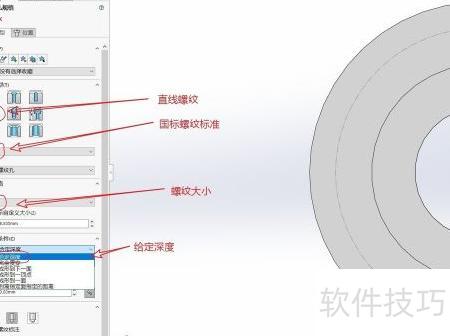

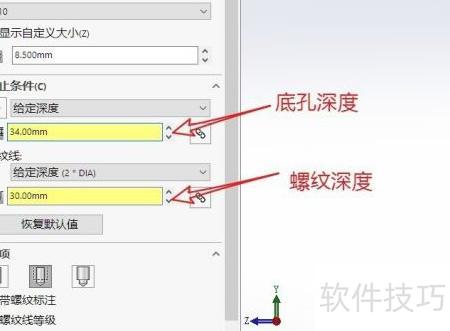

4、 使用异型孔向导功能，选择直螺纹孔类型，标准设定为ISO，规格选M10，终止条件设为给定深度，底孔深度设为34mm，螺纹有效深度为30mm，并对螺纹孔尺寸进行相应编辑。

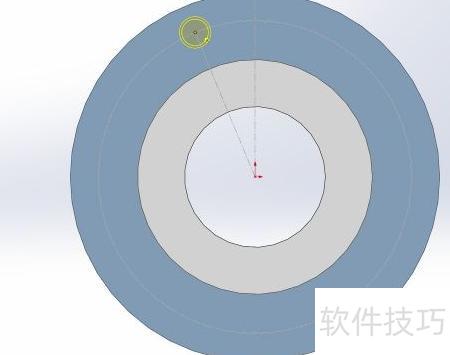

5、 选择完所有条件后，点击位置，选取之前草图所在的平面作为螺纹孔放置面，利用交点确定位置，确认后即可完成螺纹孔绘制，效果所示。

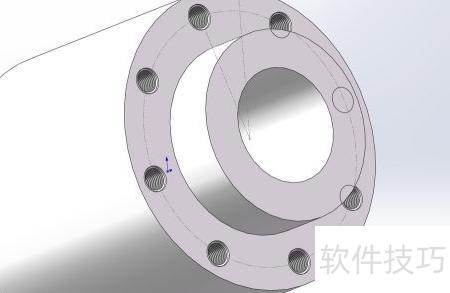

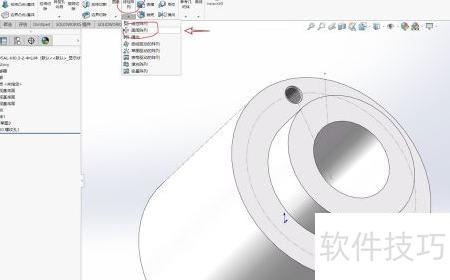

6、 选择圆形阵列，设置方向为45度内孔壁，角度360度，数量8个，特征选用M10螺纹孔，确认后完成螺纹孔绘制，所示。
