Pro/E弹簧绘制方法详解

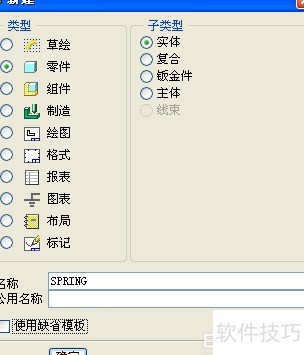

1、 在文件菜单中选择新建，输入文件名SPRING。取消默认模块的勾选，随后在弹出的对话框中按图示选择相应选项，最后点击确定完成操作。

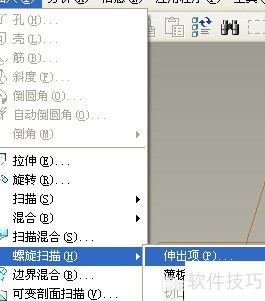

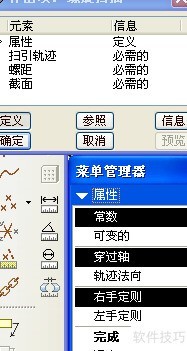

2、 在插入菜单中选择螺旋扫描的伸出项，根据需要在弹出选项中进行设置（默认为常用选项），确认无误后点击完成即可。

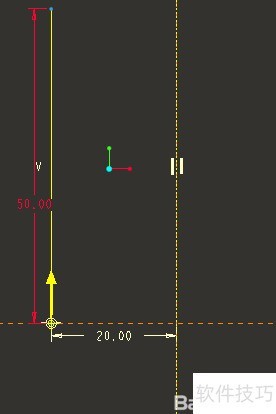

3、 先画出旋转的中心线，再绘制一条螺旋形状的轨迹线。
4、 绘制草图后，在对话框输入螺距值并确认，进入草绘界面。

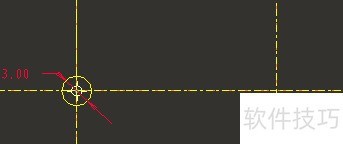

5、 绘制弹簧截面，勾选后点侧面，完成草图并预览，得到所示的弹簧图形。
