UG导出CAD图纸的详细步骤，快来了解。
1、 启动电脑中的UG软件，点击打开按钮，选取需导出CAD图纸的三维模型文件，确认选择即可。

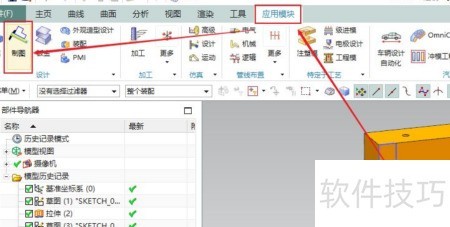

2、 在UG界面菜单栏选择应用模块，点击制图功能，即可进入制图操作环境。

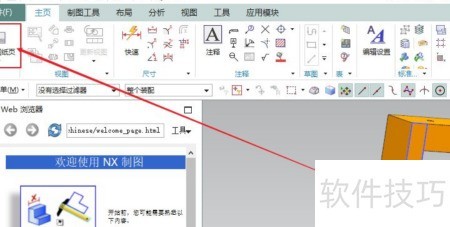

3、 在制图模块界面点击新建图纸页。
4、 在图纸页对话框中选择模板，确认后即可新建图纸页。
5、 进入主页菜单，选择视图栏中的创建导向按钮，打开视图创建向导窗口。
6、 在视图创建向导界面中，单击布局按钮，选取所需投影视图（通常为俯视、主视、侧视及轴测视图），最后点击完成。

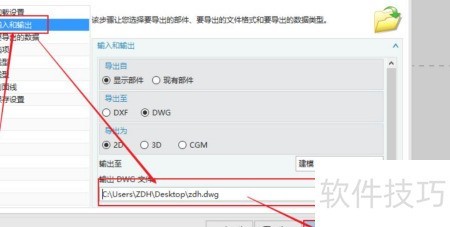

7、 依次点击文件、导出及AutoCAD DXF/DWG选项。在导出向导的输入输出栏中设置保存路径与文件名，确认无误后点击完成，系统将自动生成并保存CAD图纸文件。

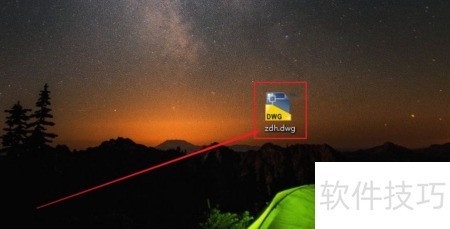

8、 启动CAD软件后，点击界面上的打开按钮，即可导入并查看之前导出的图纸文件。
