在机械平面设计中，CAD具有显著优势，而Pro/E的草绘功能仅适合作为辅助工具，主要用于添加辅助线，其他操作建议优先在CAD中完成，以确保效率和精度。
1、 所示，处理复杂图形尤其是多段圆弧时，CAD可节省至少一半时间，且在图纸修改方面具有显著优势。
2、 所示，该图形仅需导入两个面即可。

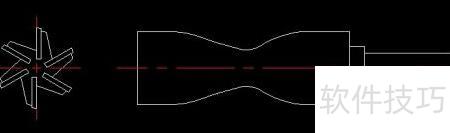

3、 首先删除多余线条，务必保留中心线，具体所示。
4、 建议新建一个CAD文件，既能避免其他内容干扰，又便于修改时保留原始图形。

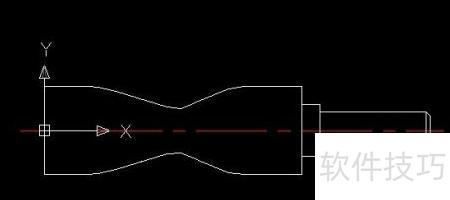

5、 输入M命令，选取对象后指定原点坐标（0,0），即可实现所示的移动效果。

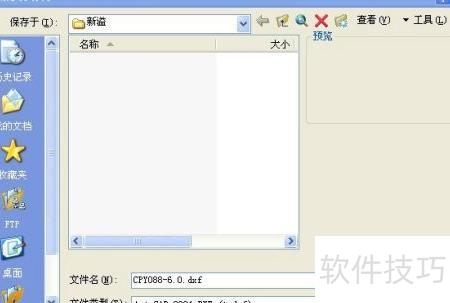

6、 另存文件时选择.DXF格式，建议采用较低版本，如2000版，可有效避免大多数兼容性问题，确保文件在不同软件中顺利打开和使用。

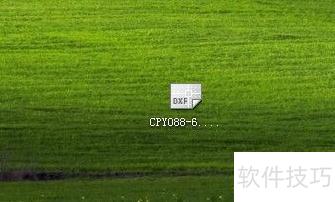

7、 此时将生成一个所示的文件，可直接导入Pro/E使用。
8、 另一面的导入同样采用这种方法
