详解CAD绘制泡罩塔塔板图形符号的操作流程与关键步骤。

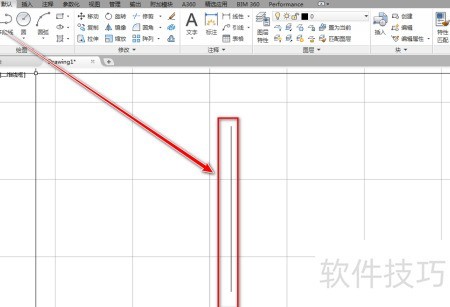

1、 启动CAD软件，选用直线命令画一条垂直线段。

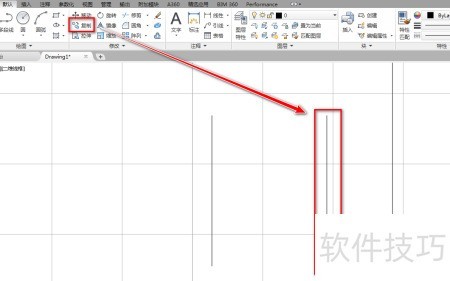

2、 用复制工具将竖线向右复制一条，所示。
3、 用直线工具连接两竖线中点，画一条水平线，所示。

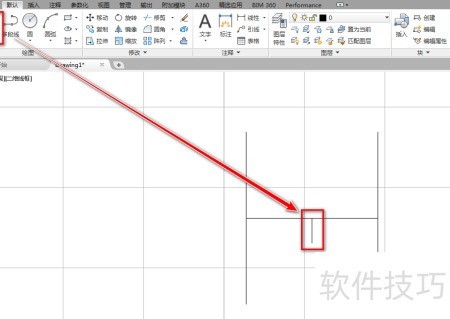

4、 用直线工具从横线中点向下画一条短竖线作为辅助线，所示。

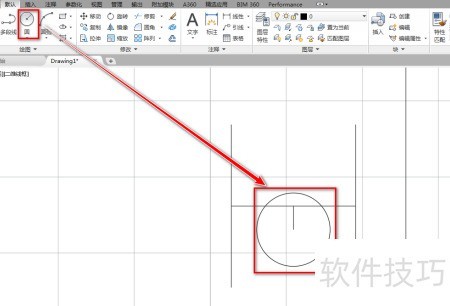

5、 以竖线另一端为圆心，用圆规画一个圆，所示。

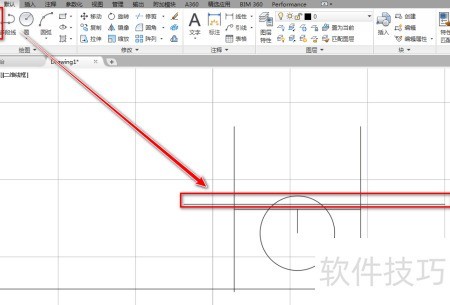

6、 用直线工具画一条横线，使其与圆相交。

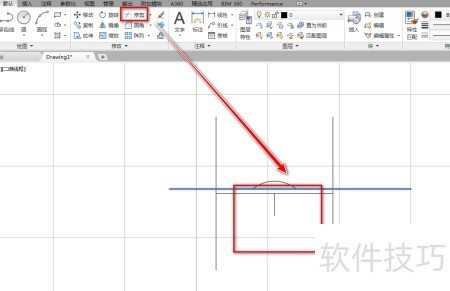

7、 用修剪工具去掉圆的下半部分，所示。

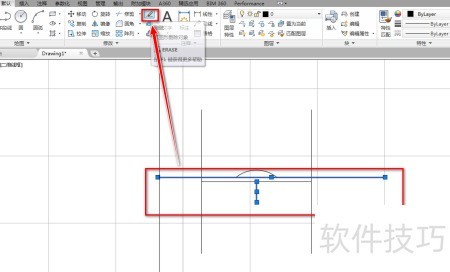

8、 选中两条辅助线，点击删除工具移除，所示。

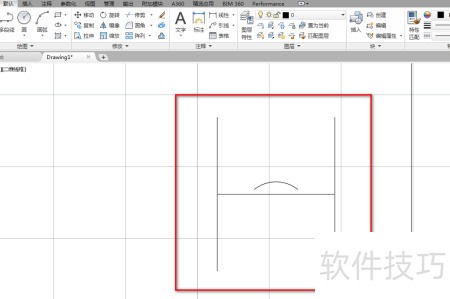

9、 由此获得所需的泡罩塔塔板图形符号，见下图。
