Cadence软件广受电子爱好者青睐，常用于电路原理图与PCB设计。在进行布线前，必须完成各项规则设定。本文重点讲解基本设计规则中的线宽设置方法，帮助工程师更高效地完成PCB布局，确保电路性能与可靠性达到预期要求。

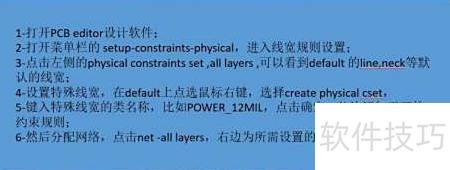

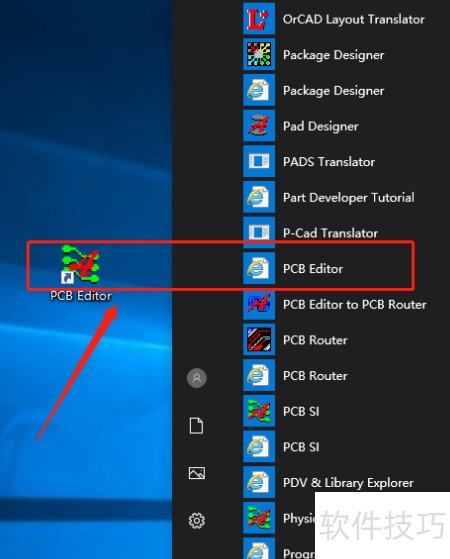

1、 启动PCB编辑软件，进入设计界面。

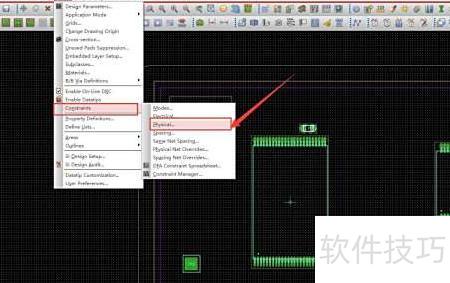

2、 进入菜单栏，选择 setup-constraints-physical，进行线宽规则的配置。

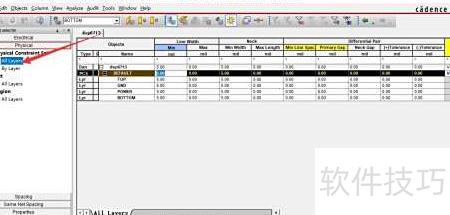

3、 第三步，在左侧选择物理约束设置中的所有层，可查看默认的线宽参数，包括走线、引脚等各项默认数值，便于后续设计调整与参考。

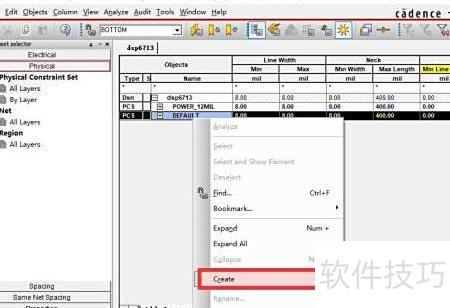

4、 第四步，右键点击默认选项，创建物理集合，设定特殊线宽参数。

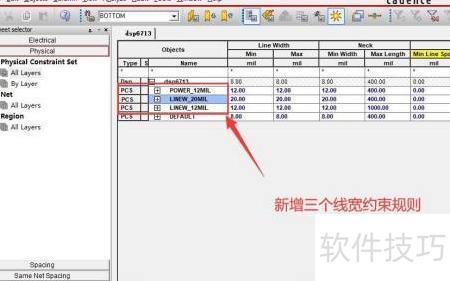

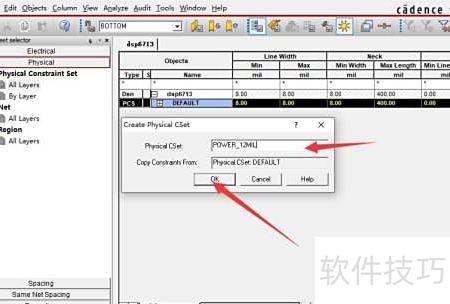

5、 输入特殊线宽的类别名，如POWER_12MIL，确认后逐一添加所需约束规则。

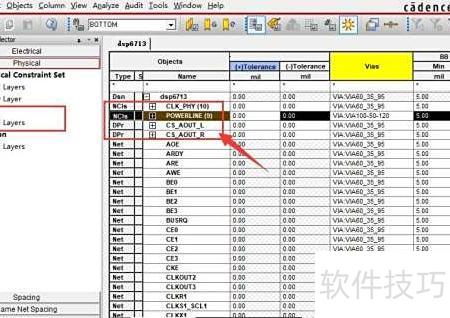

6、 第六步是进行网络分配，点击net-all layers，在右侧设置所需的网络分配规则。
7、 启动PCB编辑软件进行设计操作。
8、 进入菜单栏，选择 setup-constraints-physical，开启线宽规则配置界面。
9、 点击左侧的物理约束设置，选择所有层，即可查看默认的线宽，如走线、引脚等项目的预设值。
10、 右键点击default，选择创建物理cset，以设定特殊线宽。
11、 输入特殊线宽的类别名称，如POWER_12MIL，确认后逐一添加所需约束规则。
12、 接着进行网络分配，选择net-all layers，在右侧设置所需的网络分配规则。
