RIP（路由信息协议）是一种动态路由协议，属于距离矢量型协议，通过跳数衡量到达目标网络的路径优劣。最大跳数为15，超过16跳即视为不可达，借此防止环路产生。该协议结构简单，适用于规模较小的网络环境，是早期局域网中常见的内部网关协议之一，配置方便但扩展性有限。
1、 RIP设置
2、 主类网络指采用自然掩码的网段，称为major-network。
3、 将IP地址12.1.1.0/24转换为网络地址12.0.0.0，实现子网聚合与路由优化。
4、 R1：
5、 启动RIP进程，进程号为1
6、 配置时指定使用RIP版本2，注意该版本与V1不兼容，无法互通。
7、 宣告直连主类网络 192.168.1.0，使其在路由表中可见并可被其他设备访问。
8、 设置静默接口，阻止RIP报文从此接口发出
9、 设置RIP认证
10、 支持明文或MD5加密方式进行认证，具体根据配置选择。
11、 标准MD5报文或非标准华为私有认证报文，用于常规与特殊认证场景。
12、 仅认证方式与密码一致的报文可相互传输。
13、 进入路由器接口e0/0/1配置模式，准备进行RIP协议相关设置。
14、 RIP水平分割功能默认在RIPv2中已开启，通常无需额外配置。
15、 配置RIP协议的毒性逆转功能，防止路由环路。
16、 启用毒性逆转时，无论是否开启水平分割，均以毒性逆转为准，水平分割将不再生效。
17、 建议开启毒性逆转，同时关闭水平分割功能。
18、 路由信息聚合
19、 查看RIP路由表的命令为：display rip 1 route。
20、 查看RIP协议邻居信息，使用命令display rip 1 neighbor。
21、 查看RIP接口详细信息，使用命令 display rip 1 interface Ethernet 0/0/0 verbose。
22、 运行机制：
23、 RIPv2消息
24、 配置完成的RIP路由器每30秒会自动向相邻路由器发送路由更新信息。
25、 报文中包含了其知晓的全部路由信息。
26、 RIPv2特性：支持VLSM与认证
27、 RIPv2路由更新采用组播方式，目标地址为224.0.0.9。
28、 RIPv2在发送路由更新时会携带子网掩码信息。
29、 采用UDP四层协议，端口号为520
30、 Rip版本差异解析
31、 发送v1，接收v1。
32、 发送与接收均为v2版本。
33、 默认启用RIP后为V1兼容模式，可发送V1报文，同时接收V1和V2报文，实现版本间的兼容通信。
34、 RIPv2使用224.0.0.9组播地址发送路由更新，而RIPv1则采用广播方式。
35、 RIPv2在发送路由更新时包含子网掩码信息，而RIPv1则不包含。
36、 RIPv2支持认证功能，RIPv1则不具备。
37、 RIPv2支持手动路由汇总，RIPv1则不支持该功能。
38、 RIP定时器
39、 路由更新周期：每30秒刷新一次。
40、 老化时间为180秒，期间路由表中的路由保持有效，超过180秒后，相关路由将自动从路由表中移除。

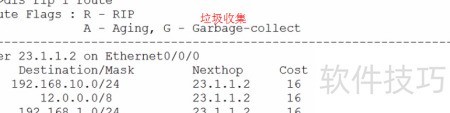

41、 当路由进入垃圾收集阶段后，持续时间为120秒。在此期间，该路由将从主路由表中移除，因此使用display ip routing-table命令无法查看到该条目。然而，该路由仍在RIP路由表中保留，通过display rip 1 route命令可发现其状态标志由RA变为RG。尽管不再出现在主路由表中，路由器仍会将该路由信息通告给相邻设备，并将其跳数（cost）设置为16，表示不可达。在垃圾收集的120秒内，若路由器仍未收到来自源端的更新消息，则彻底删除该路由条目，不再保留在任何表项中。这一机制确保网络在失去路径后能及时清除无效信息，防止错误转发。
42、 当设备接收到对端cost值为16的路由更新时，将进入120秒的抑制状态，并启动抑制定时器。
43、 在抑制定时器未超时时，即使收到路由开销小于16的更新，也将不予接受。
44、 Rip环路防护机制
45、 16跳无法到达
46、 水平分割：界限分明
47、 默认情况下，从某接口接收的路由信息不会再次通过该接口向外发送。
48、 RIPv2接口默认处于开启状态。
49、 毒性逆转现象
50、 RIPv1默认启用，RIPv2默认禁用。当接口启用毒性逆转后，会将从对端学习到的路由以度量值16重新发送回去，相当于将其标记为不可达，从而避免产生路由环路问题。
51、 抑制计时器设定为120秒
52、 路由聚合
53、 为降低路由器资源消耗，需缩小路由表规模，其中路由汇总是一种有效方法，可在不影响原有通信的前提下实现，所示。
54、 3.3.0.0至3.3.3.255的IP地址范围
55、 将相同前缀的位保留，不同位统一置零进行合并。
56、 进入千兆以太网接口0/0/0的配置模式，执行相关网络参数设置。
57、 Rip静默端口
58、 减少冗余更新报文发送，降低对用户端影响，节约链路带宽资源。

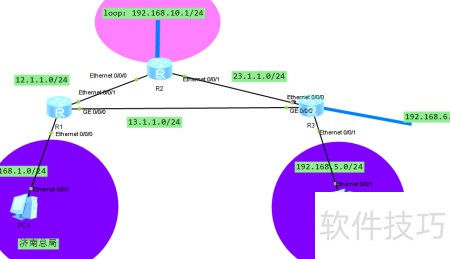

59、 所示，R1_E0/0/0接口连接内网，无需向内网用户发送RIP报文。
60、 将接口设为静默后，路由器不再通过该接口发送任何RIP更新信息。
61、 关闭Ethernet 0/0/0接口的RIP报文发送功能，防止协议消息向外传播。
