SolidWorks PDM 是一种用于管理技术图纸和文档的系统，主要用于归档和组织由 SolidWorks 创建的三维模型及其他相关文件。它支持文件的分类、分组与整合，可为不同用户设置查阅或编辑等权限，实现企业内部网络中图纸的共享与同步更新。系统具备变更管理功能，能实时记录图纸修改过程，支持版本追溯，确保数据安全与流程规范。通过集中化管理，提升了跨部门协作效率，其理念与企业数据管理（EDM）高度契合。

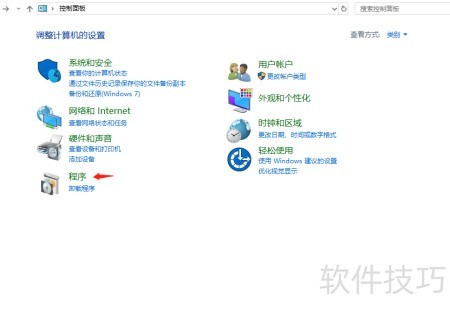

1、 在电脑桌面按下Win+R，输入control后确认，即可进入控制面板界面。

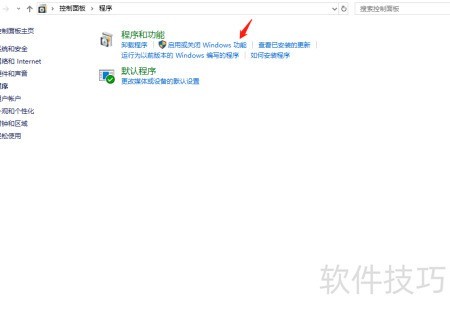

2、 点击启用或关闭Windows功能选项
3、 勾选图中方框启用功能，点击确定即可。
4、 关闭防病毒程序
5、 进入系统与安全设置

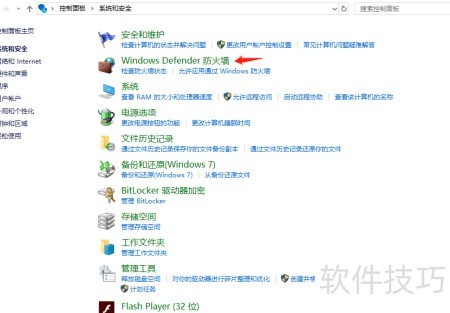

6、 进入系统安全设置，选择防火墙选项

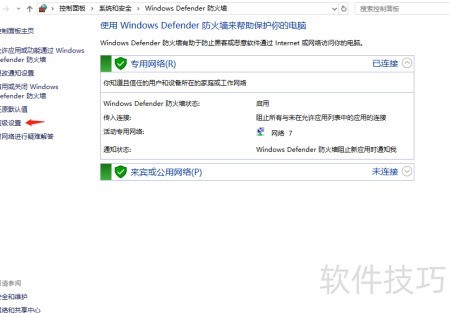

7、 进入高级设置选项

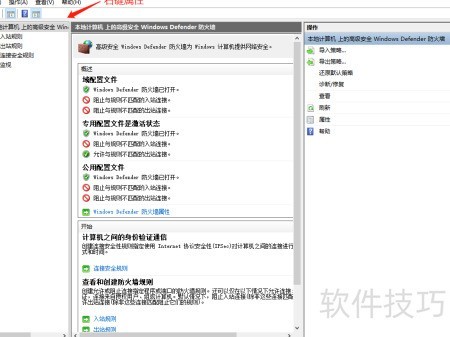

8、 右键图片查属性

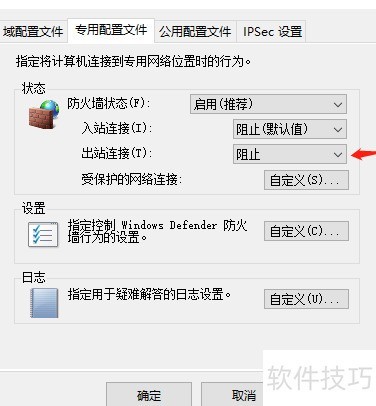

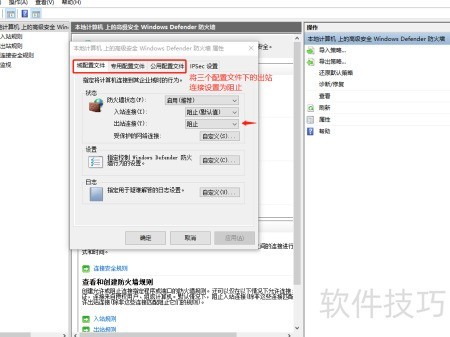

9、 根据示意图，将三个配置文件的出站连接设为阻止。
10、 部分软件可能无法联网，只需将专用配置文件的出站设置改为允许即可恢复正常。

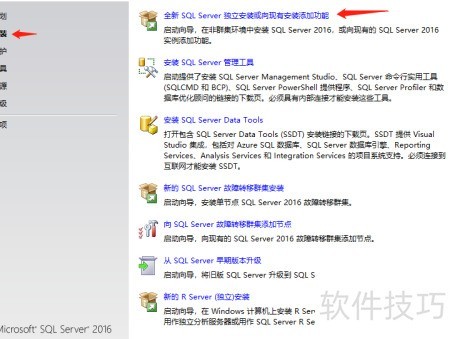

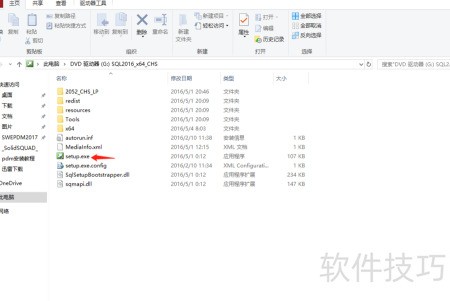

11、 点击安装

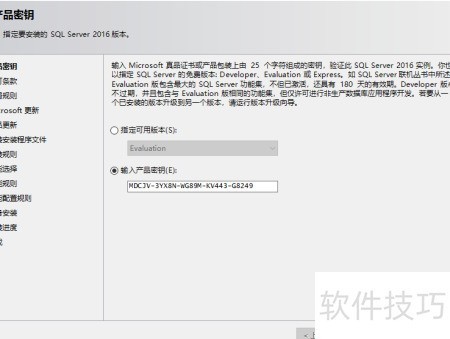

12、 按箭头方向从左往右点击

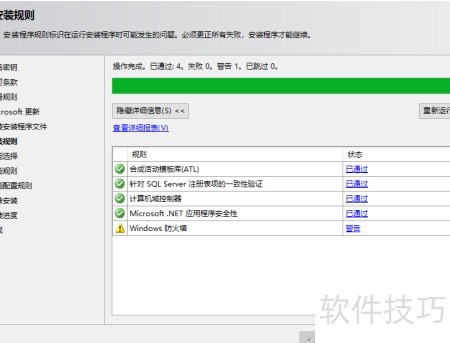

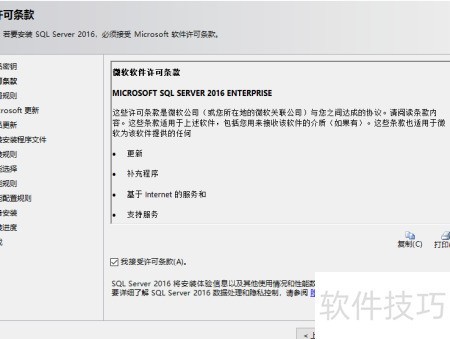

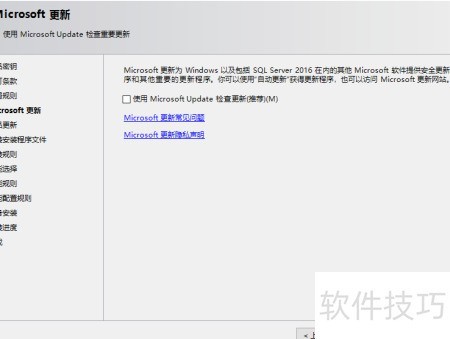

13、 点击继续

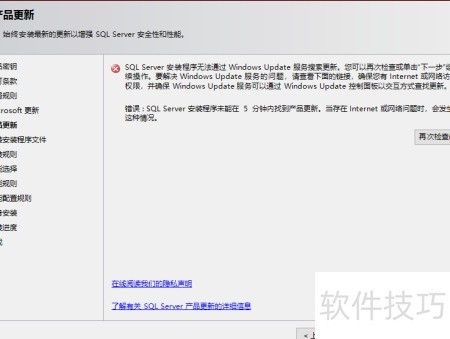

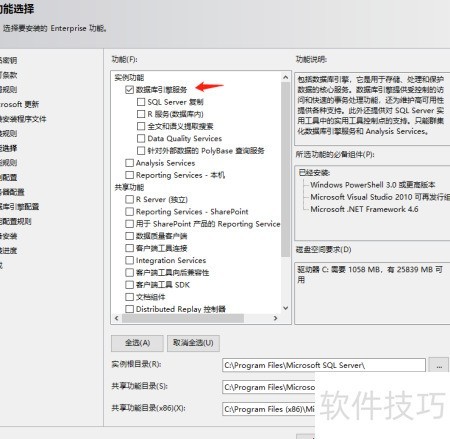

14、 仅安装数据库引擎服务，其他功能可按需自行添加。

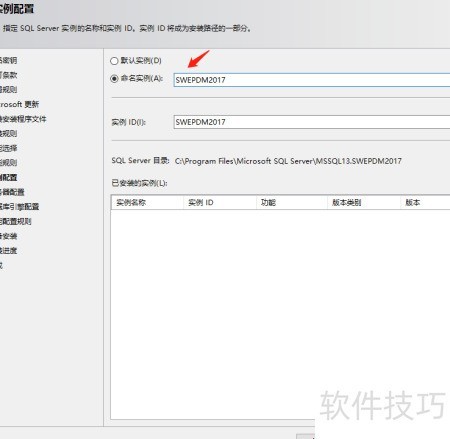

15、 将实例名称设置为SWEPDM2017。

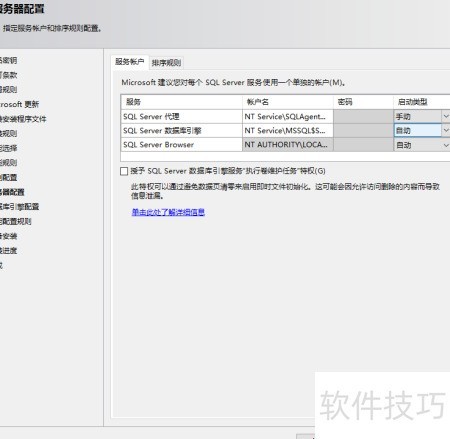

16、 确认启动类型正确后点击下一步

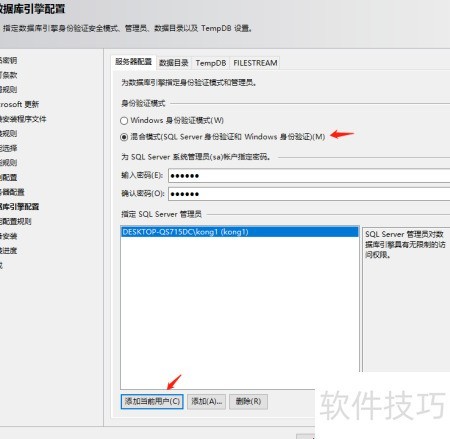

17、 设置SQL服务器密码并添加当前用户账户
18、 安装

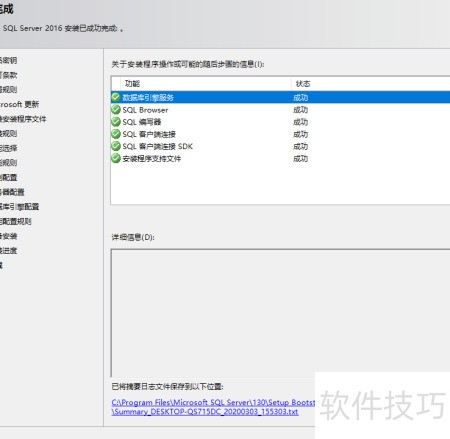

19、 关闭

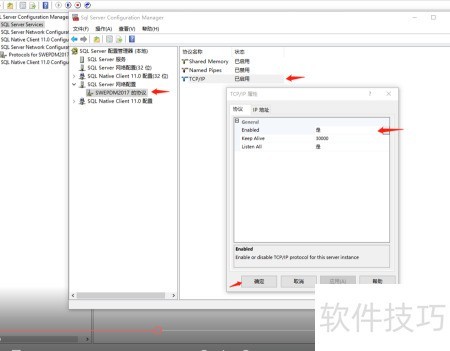

20、 确认TCP/IP协议已开启

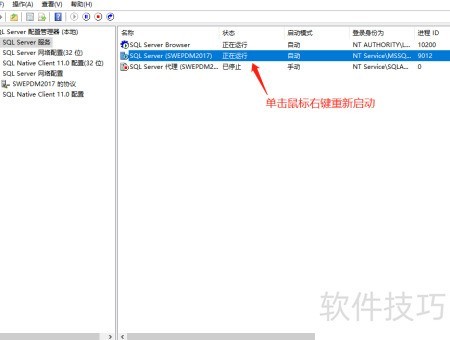

21、 重启服务器

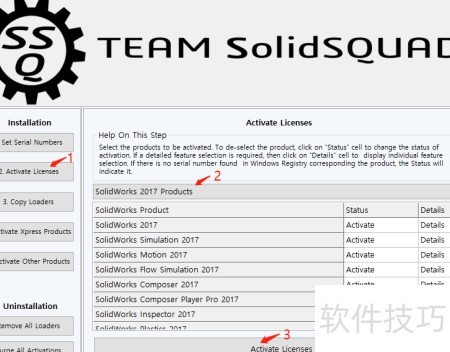

22、 按图中数字顺序操作，确认选中项为2后，再按3。
23、 确认并按下确定键。

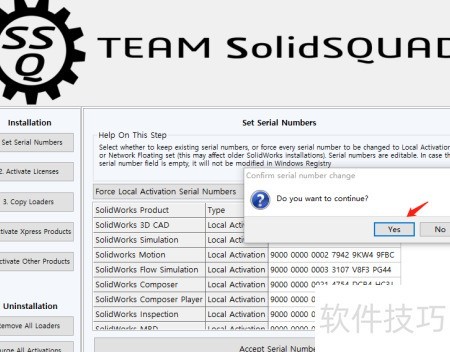

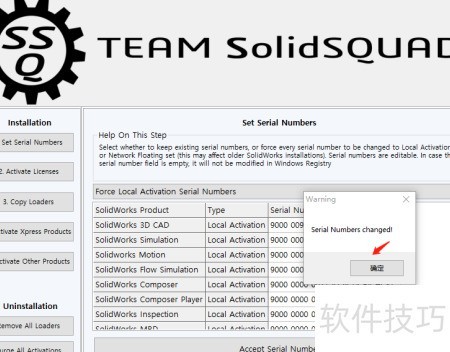

24、 按图片编号依次操作

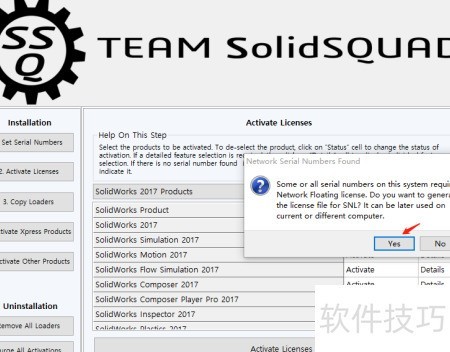

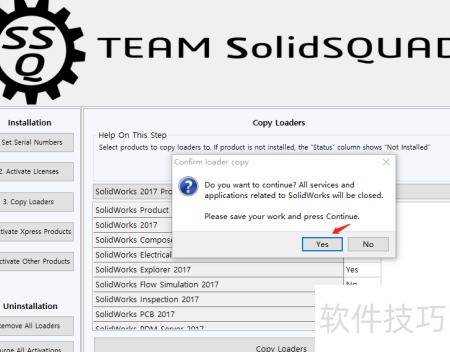

25、 同意请按是

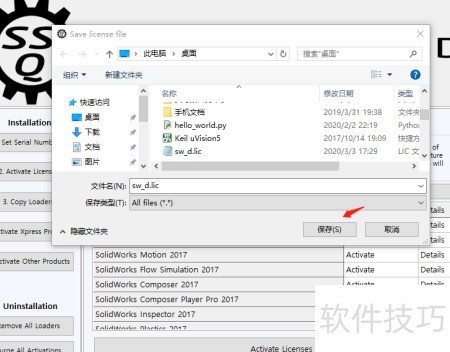

26、 保存许可后点击确定即可
27、 双击

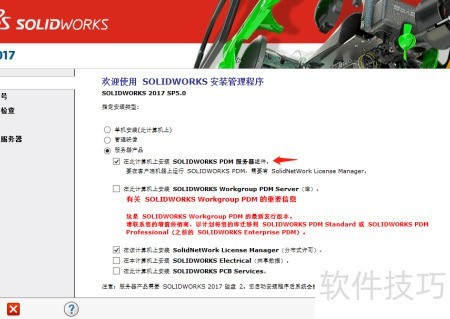

28、 依图选择
29、 点击下一步

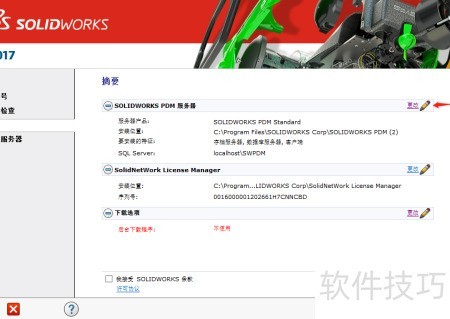

30、 点击修改

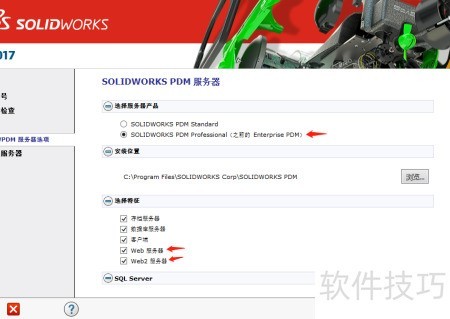

31、 根据图片箭头指示进行选择，web和web2服务器可选安装。

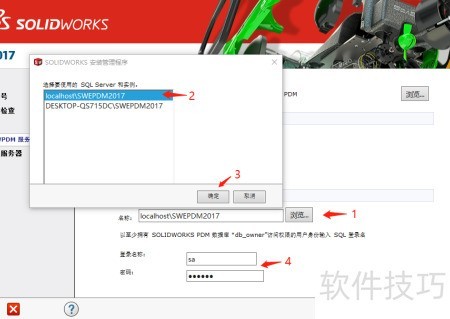

32、 鼠标下滑，依序操作图片，浏览SQL服务器，输入密码确认后返回摘要。
33、 点击安装，立即完成

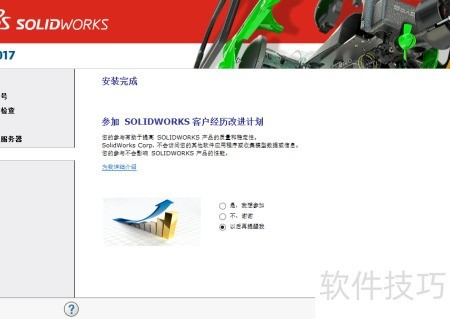

34、 完成后弹出提示
35、 点击下一步

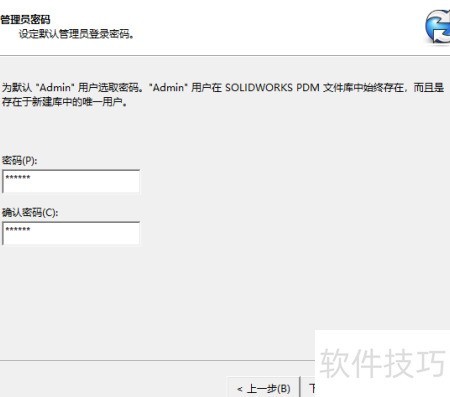

36、 设密码后点下一步

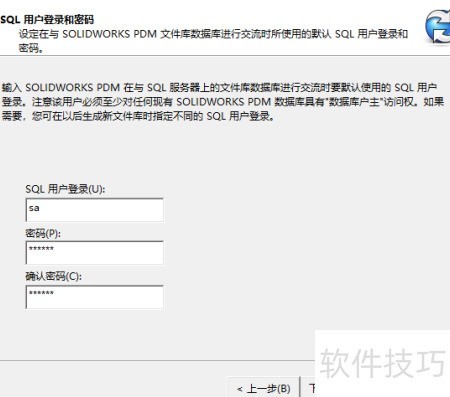

37、 输入安装SQL时设定的密码
38、 点击下一步，可选择是否添加自己。
39、 继续下一步

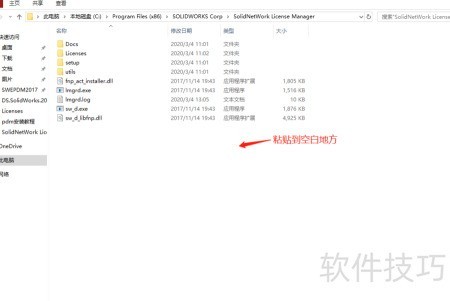

40、 将netapi32.dll文件复制到C盘的Program Files (x86)SOLIDWORKS CorpSolidNetWork License Manager目录下，确保路径正确无误，避免权限问题影响操作成功。
41、 在C:Program Files (x86)SOLIDWORKS CorpSolidNetWork License Manager目录下创建一个名为Licenses的文件夹，然后将许可文件sw_d.lic复制并保存到该文件夹中，确保路径正确无误，以便软件能够正常读取授权信息。
42、 双击运行SolidWorks 2017 SP5高级版安装镜像文件，启动安装程序。

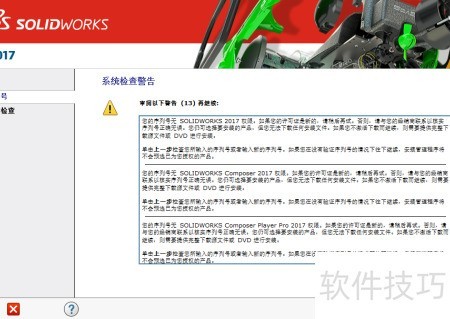

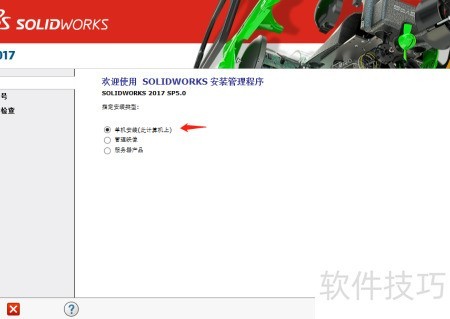

43、 点击继续操作

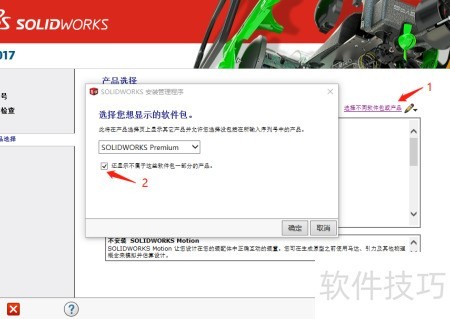

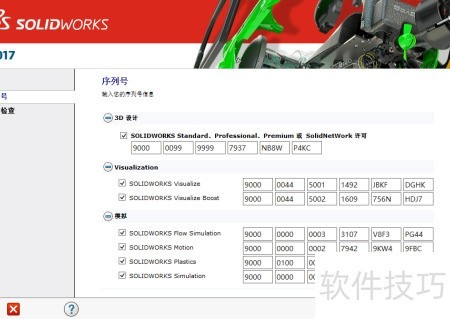

44、 选择所需软件包或产品，按图示步骤操作后确认。

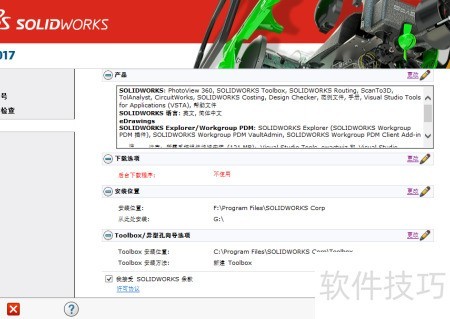

45、 根据图示箭头选择，记得将语言设置为简体中文，其余功能按需安装即可。
46、 立即安装

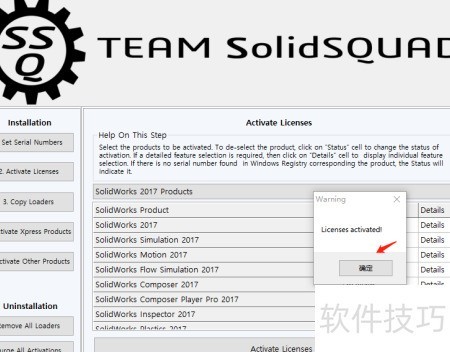

47、 依图示步骤激活

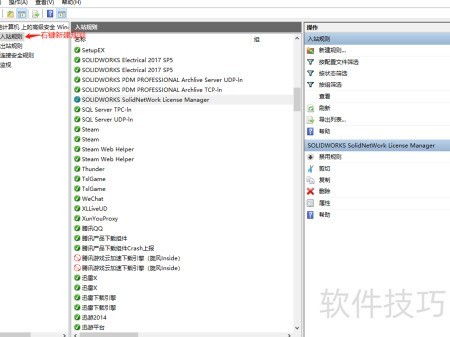

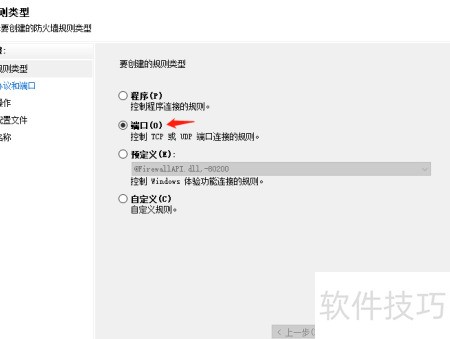

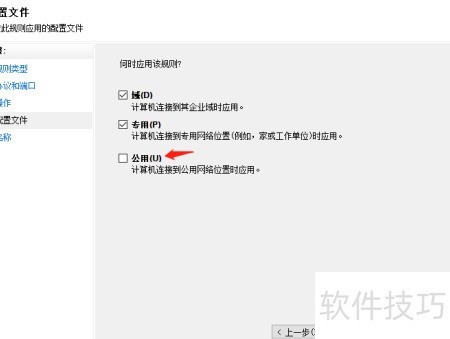

48、 打开Windows Defender防火墙，进入高级设置，创建新的入站规则。

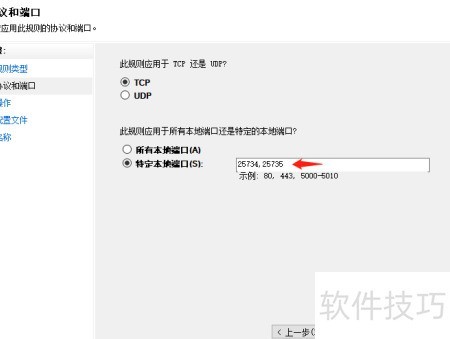

49、 开启TCP协议的25734与25735端口，并将其命名为SOLIDWORKS SolidNetWork许可证管理服务。

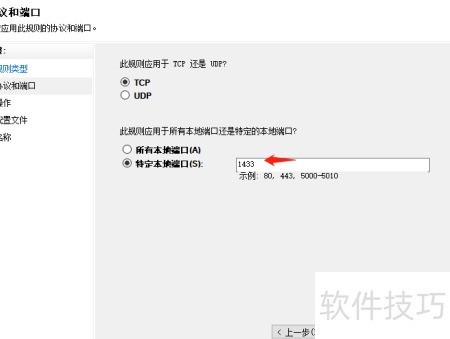

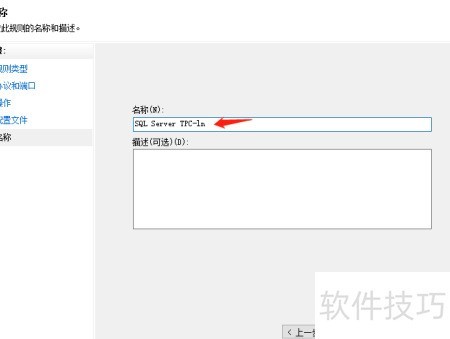

50、 开启TCP 1433端口，将其命名为SQL Server TPC-ln服务。

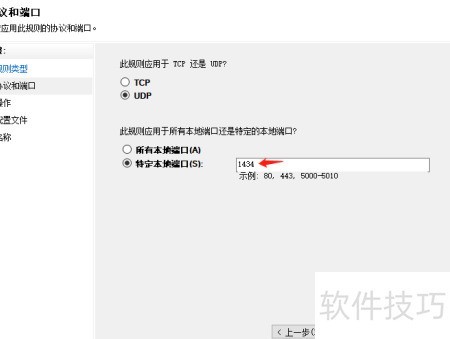

51、 开启UDP 1434端口，用于SQL Server通信服务。

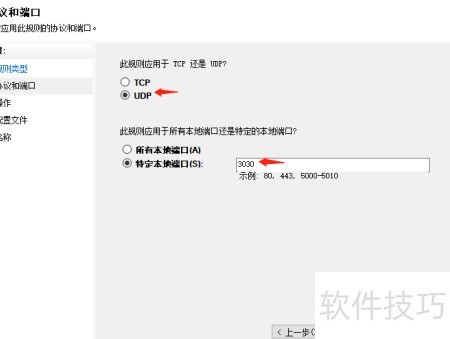

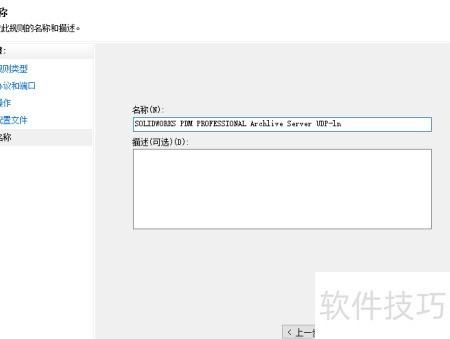

52、 开启UDP协议的3030端口，将其命名为SOLIDWORKS PDM PROFESSIONAL Archlive Server UDP-ln，用于支持相关服务通信功能。
53、 开启TCP协议的3030端口，并将其命名为SOLIDWORKS PDM专业版Archlive服务器TCP通信入口，用于保障相关服务的网络连接与数据传输畅通。
