施工中常需监控进度，为此需制定进度计划。下面介绍如何绘制进度计划网络图，帮助直观展现工程各环节的时间安排与衔接关系。
1、 打开CAD，选择画圆工具绘制一个圆形，再在圆内输入数字，即可完成网络代号的制作，效果所示。
2、 依照此法，依次绘制其余网络编号，所示。

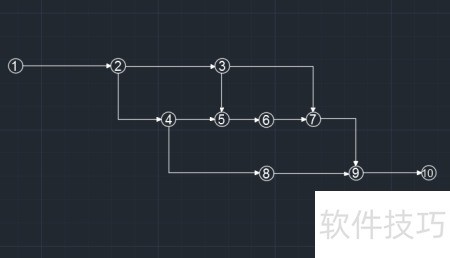

3、 绘制网络代号后，用直线连接并添加箭头表示流程方向。
4、 流程线清晰展示各阶段进度，所示。
5、 完成进度绘制后，即可在图形中输入相应的进度日期，具体操作所示。
6、 按顺序逐一输入所有进度日期，具体操作所示。

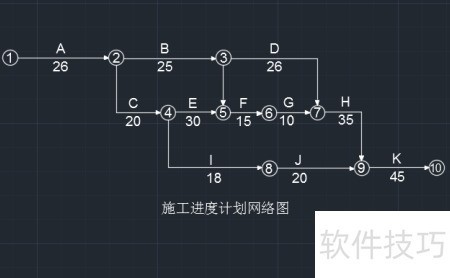

7、 最终呈现效果所示，并附上进度计划网络图名称。
