伺服液压机通过伺服电机驱动主传动油泵，简化控制阀回路，实现对滑块的精准控制。具备高效节能、高速高精、低噪环保、智能柔性等显著优势，是现代制造业中性能优越的先进设备。
1、 结构说明

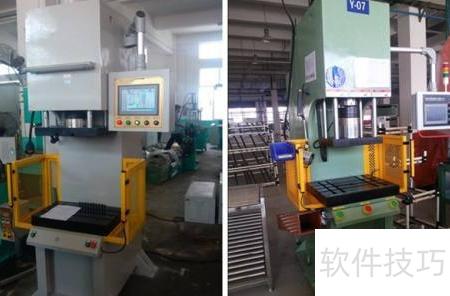

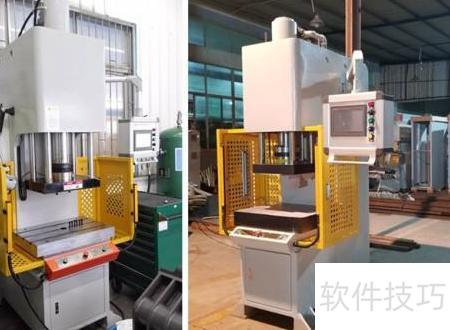

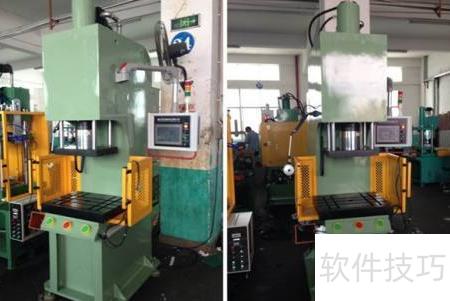

2、 设备主要由机架、机头、工作台、伺服电机、推杆、压板和控制开关等部件构成。机头悬臂固定于机架上部，其上垂直安装伺服电机，电机下端通过滚珠丝杠与推杆同轴连接，推杆末端装有压板。工作台固定在机架下部，与压板相对应。在工作台外侧对称设置有联动式双手启动按钮作为控制开关，确保操作安全。各部件协调运行，实现稳定精准的作业动作。
3、 控制系统：
4、 驱动单元的输出电源端连接伺服电机，运动控制器通过SSCNETⅢ高速光缆与其输入端实现高速串行通信。运动控制器的输入端与扩展基板相连，后者集成了I/O混合模块、用于检测滑块位置的高速计数模块以及模数转换模块，各功能模块协同工作，确保系统运行稳定、响应迅速，提升整体控制精度与自动化水平。
5、 PLC输入输出端子排均连接至I/O混合模块，实现信号统一处理与传输。
6、 将角度传感器安装于压力机曲轴末端，其信号线连接至高速计数模块，实时传递曲轴转动角度信息。
7、 将磁致伸缩位移传感器的活动磁环与压力机滑块固定连接，传感器输出信号线接入模数转换模块，实时传递滑块位移信号供数据采集与处理。
8、 系统实时监测滑块位移，实现闭环控制，检测精度高达0.01毫米。
