本案例模拟了将无锡艾默森Modbus TCP转Profinet网关的数据接入西门子PROFINET网络的过程。系统采用西门子S7-1200 PLC作为主控设备，搭配艾默森MCN-PN3011型网关实现协议转换。Modbus从站由安装了Modbus Poll软件的计算机模拟，完成数据通信测试与网络集成验证，确保设备间稳定高效的数据交互。
1、 本案例模拟了将无锡艾默森Modbus TCP转Profinet网关的数据接入西门子PROFINET网络的过程。采用西门子S7-1200 PLC作为主控设备，搭配无锡艾默森MCN-PN3011型网关，实现协议转换。Modbus从站由安装了Modbus Poll软件的计算机模拟，用于测试数据通信的稳定性与准确性，确保网关在实际应用中可靠运行。
2、 启动西门子博图，创建新项目工程

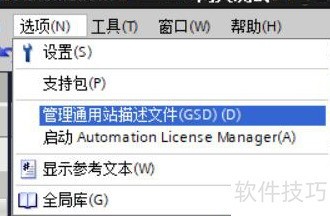

3、 安装GSD文件

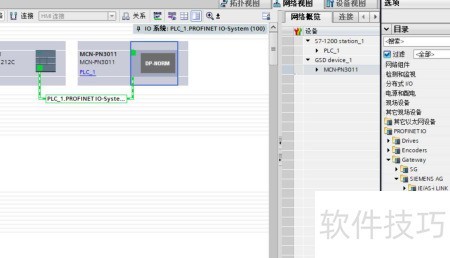

4、 新增功能模块

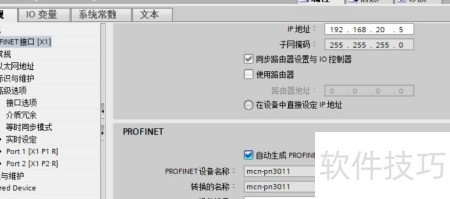

5、 配置Modbus TCP转Profinet网关的名称及IP地址信息。
6、 该设备型号为MCN-PN3011，网络地址是192.168.20.5。
7、 设置输入输出字节长度为8字节，对应4个寄存器。
8、 下载并配置文件
9、 配置Modbus TCP转Profinet网关的通信参数。

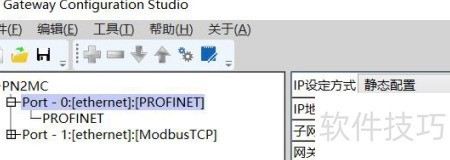

10、 新建项目并选择PN2MS

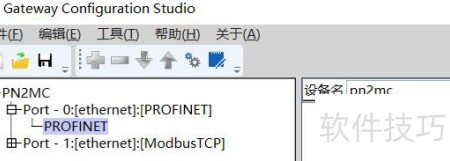

11、 配置网关在PROFINET网络中的设备名称及IP地址信息
12、 确保配置与博图组态完全一致。

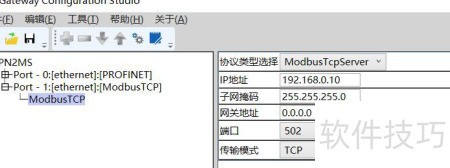

13、 配置网关TCP端IP地址
14、 下载配置至网关后即可启用

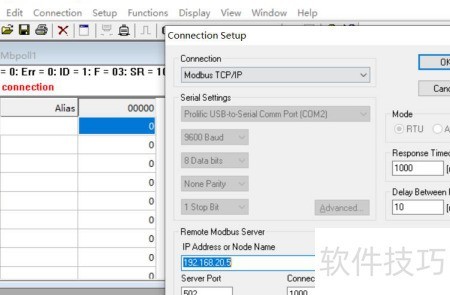

15、 启动Modbus Poll软件，连接至Modbus TCP服务端（请确认使用服务端IP地址，而非PROFINET端的地址），确保通信参数设置正确，建立稳定连接。
16、 网关参数设置地址
17、 以03、10功能码为例说明

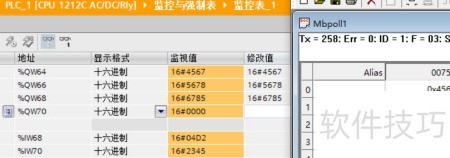

18、 Q地址输出数据对应的寄存器范围是750至1499。
19、 地址输入数据寄存器的地址范围是0到749。

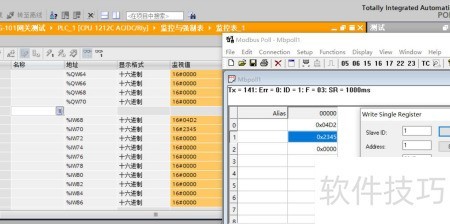

20、 主站向寄存器地址0写入数据，对应i地址起始于IW68。
